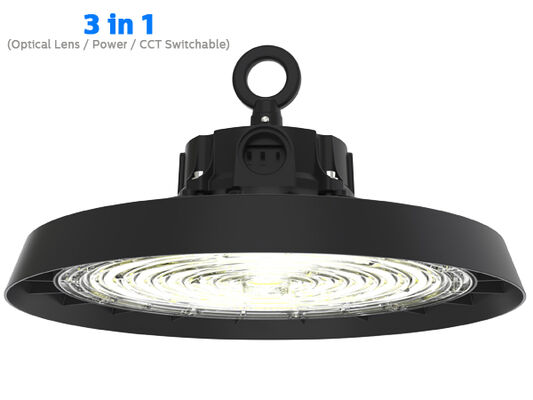

* ADC12 ডাই-কাস্টিং অ্যালুমিনিয়াম, ইন্টিগ্রাল মোল্ড ফোর্জিং, চমৎকার তাপ পরিবাহিতা;
* SAN'AN / LUMILEDS হাই ব্রাইটনেস SMD2835 এলইডি, DUALRAYS নিজস্ব-উন্নত ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* 60°/90°/120° বিম অ্যাঙ্গেল ঐচ্ছিক;
* ক্ষয়রোধী পাউডার কোটেড ফিনিশ;
শীর্ষস্থানীয় পণ্যগুলির জন্য TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 তালিকাভুক্ত।একাধিক ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;

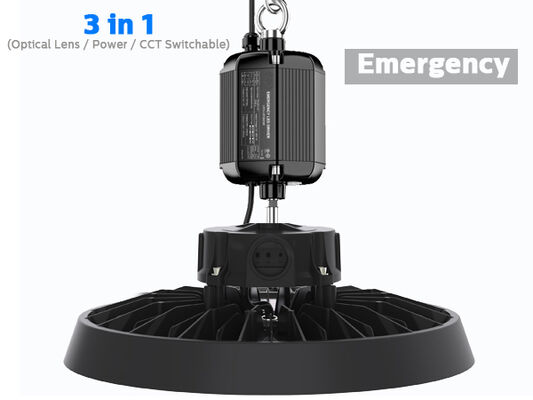

* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
* 3 CCT ঐচ্ছিক (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

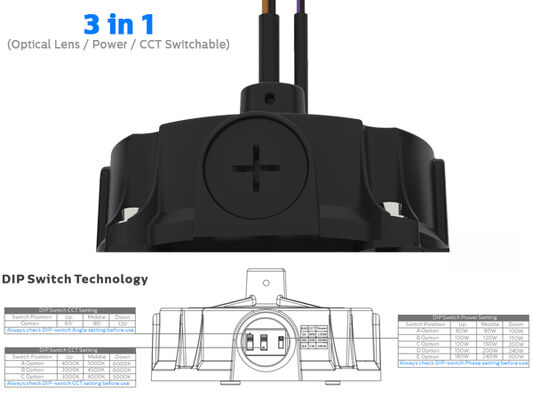

* স্ট্যান্ডার্ড হিসাবে DIP সুইচযোগ্য পাওয়ার (100%-80%-60%);

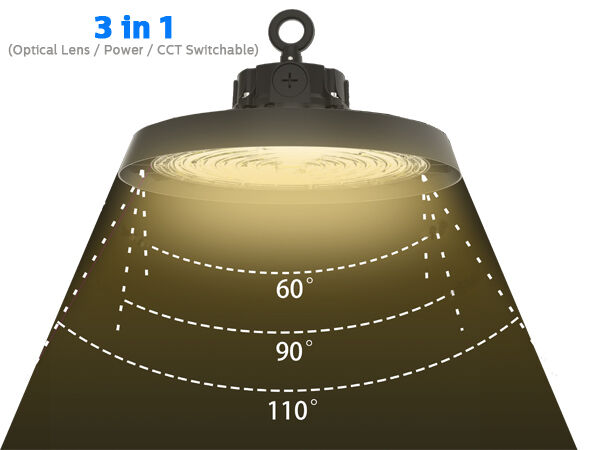

* DIP সুইচযোগ্য অপটিক্যাল লেন্স (60°/90°/110°) ঐচ্ছিক (200W PROLine সংস্করণ);
* কোন UV বা IR নেই এবং সম্পূর্ণ পারদ মুক্ত;
* L80/B10 @ 65,000 ঘন্টা;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থিত;
বিকল্প:
> ড্রাইভার: Meanwell//SOSEN।
> 3 CCT ঐচ্ছিক;
> DIP সুইচযোগ্য পাওয়ার (100%-80%-60%);
> DIP সুইচযোগ্য অপটিক্যাল লেন্স (60°/90°/110°) ঐচ্ছিক (200W PROLine সংস্করণ)
> নিয়ন্ত্রণ এবং ডিমিং: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
> রিফ্লেক্টর: পিসি রিফ্লেক্টর সহ / ছাড়া কভার। পাইপ মাউন্টিং।
> ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
> ঐতিহ্যবাহী HID বা MH আলোর উৎসের প্রতিস্থাপন;

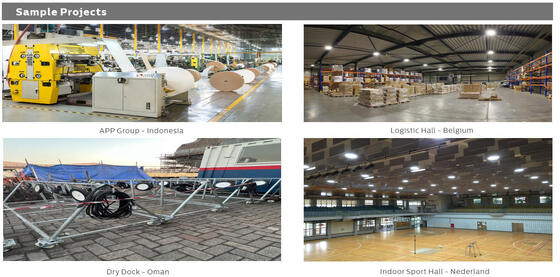

> ফ্যাক্টরি হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগাস্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী ল্যাম্প প্রতিস্থাপন;
| পাওয়ার/ওয়াট আকার A / মিমি আকার B / মিমি আকার C / মিমি আকার D / মিমি আকার E / মিমি |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| সাধারণ সিস্টেম |
হাউজিং উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড অনুযায়ী পাউডার কোটেড |
| ডিফিউজার উপাদান: ইনজেক্টেড পিসি UNE-EN ISO 294-2:2019 স্ট্যান্ডার্ড অনুযায়ী, ইউভি ফিল্টার শর্তাধীন (IK08) |
| হাউজিং রঙ: মেটালিক ব্ল্যাক (RAL9017), অন্যান্য রঙ ঐচ্ছিক |
| সিলিং গ্যাসকেট: সিলিকন ফোম |
এলইডি তাপ অপচয়: ফিনলেস ADC12 AL লুমিনিয়ার বডির মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন ডিসিপেশন
উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে এলইডি মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করা |
| অপটিক্যাল সিস্টেম: লেন্স অপটিক, পিসি/আলু-রিফ্লেক্টর ঐচ্ছিক |
| ফিনিশ: পলিয়েস্টার পাউডার পেইন্ট কোটিং, ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে করা এবং ওভেনে সাবলিমেশন করা, ক্ষয় প্রতিরোধী |
| প্রস্তাবিত মাউন্টেড উচ্চতা: 5 - 15 মিটার |
| রক্ষণাবেক্ষণ: এলইডি বিনিময়যোগ্য নয়, ড্রাইভার বিনিময়যোগ্য |
| ড্রাইভার: ধ্রুবক কারেন্ট ঐচ্ছিক পাওয়ার DIP সুইচ দ্বারা সামঞ্জস্যযোগ্য, লুমিনিয়ারের মধ্যে এমবেডেড, প্রি-ওয়্যারড |
| ডিমিং কন্ট্রোল: অন-অফ | 1-10V ডিমিং | DALI-2 | জিগবি |
| আইপি (ইনগ্রেস প্রোটেকশন রেটিং): IP65 |
| আইকে (ইমপ্যাক্ট রেজিস্ট্যান্স): IK08 |
| সুরক্ষামূলক শ্রেণী: শ্রেণী ১ |
| গ্লো ওয়্যার: 750°C (৩০ সেকেন্ডের নিচে) |
| কেবল গ্ল্যান্ড: প্লাস্টিক M20x1.5 – IP68 | প্লাস্টিক M25x1.5 – IP68 (ঐচ্ছিক) |
| ইনস্টলেশন: লুপ হ্যাংগিং | ব্র্যাকেট মাউন্টিং |

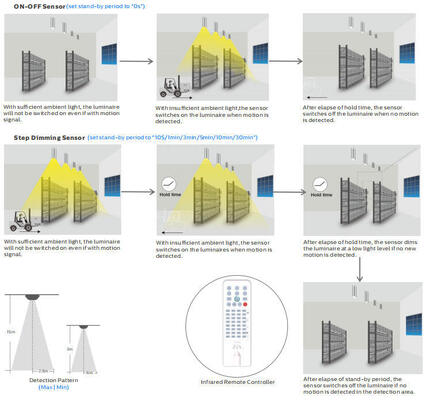

| স্মার্ট ফাংশন: ডেলাইট থ্রেশহোল্ড সহ PIR সেন্সর | ডেলাইট থ্রেশহোল্ড বা ডেলাইট হার্ভেস্টিং সহ মাইক্রোওয়েভ সেন্সর | ইমার্জেন্সি |
| উপরের দিকে আলোর আউটপুট অনুপাত: ULOR 0 |
| নীচের দিকে আলোর আউটপুট অনুপাত: DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগ: 0.3 মি 3*1.0মিমি² স্ট্যান্ড হিসাবে, সর্বোচ্চ 3x2.5মিমি² + 2x1.5 মিমি² ডিমিং তার, ফ্রি তারের প্রান্ত, EU/AU/US প্লাগ সহ ঐচ্ছিক জন্য টেইলরড দৈর্ঘ্য তার |
| প্রধান ভোল্টেজ: 100~277VAC/ 50/60Hz, 140-280VDC |
| পাওয়ার ফ্যাক্টর (PF): ≥0.97 |
| মোট হারমোনিক ডিসটর্শন (THD): <20% |
| সার্জ প্রোটেকশন: DM: 6kV, CM: 6kV, ক্রাইটেরিয়ন বি |
এসপিডি (ঐচ্ছিক): টাইপ 2, 10kV এবং 20kA ট্রানজিয়েন্ট সার্জ প্রোটেক্টর। এর পরিষেবা জীবনের শেষে আরও কার্যকর সুরক্ষার জন্য থার্মোফিউজ ডিসকানেক্টরের সাথে সিরিজ সংযোগ
আউটপুট টাইপ: নন-এসইএলভি (নন-আইসোলেটেড) |
| ফ্লিকার ফ্যাক্টর: <1% পারসেপটিবিলিটি অফ স্ট্রোবোস্কোপিক ইফেক্টস (Pst) <1 |
| স্ট্রোবোস্কোপিক ভিজিবিলিটি মেজার (SVM): <0.4 |
| পারসেপটিবিলিটি অফ স্ট্রোবোস্কোপিক ইফেক্টস (Pst): <1 |
| লুমিনিয়ার্স পাওয়ার B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| মডিউল এলএসএস সার্কিট ব্রেকারগুলির মাধ্যমে 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| ফটমেট্রি সিস্টেম |

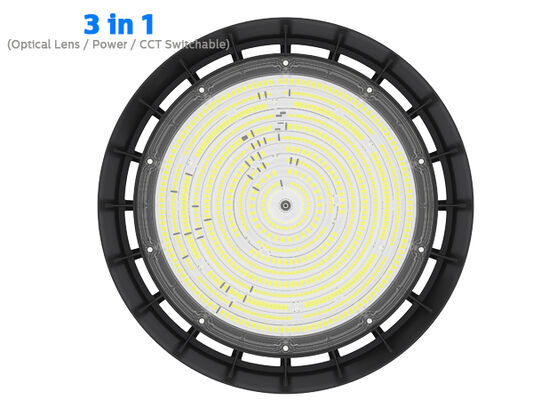

| এলইডি: SMD2835 (1W) |
| সিসিটি (কররেলেটেড কালার টেম্পারেচার): সিঙ্গেল সিসিটি (3000K | 4000K | 5000K | 5700K | 6500K) |
|
3CCT ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
সিআরআই (কালার রেন্ডারিং ইনডেক্স): স্ট্যান্ডার্ডের জন্য >80Ra (>90Ra উচ্চতর সিআরআই এর জন্য উপলব্ধ)
|
| ফটবায়োলজিক্যাল সেফটি: RG0 (ঝুঁকি থেকে মুক্ত) |
| ইইসি (এনার্জি এফিসিয়েন্সি ক্লাস): A++ |
| এসডিসিএম (কালার ম্যাচিং এর স্ট্যান্ডার্ড ডেভিয়েশন): <5 (SDCM |
| <3 ঐচ্ছিক)ইউজিআর (4H, 8H): 33.9 (ক্রস) |
|
33.9 (লংগিটিউডিনাল)

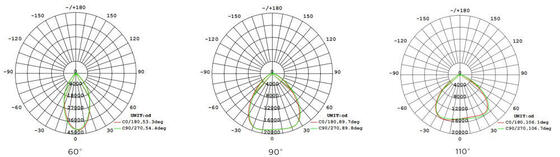

বিম অ্যাঙ্গেল: 60° | 90° | 120° ঐচ্ছিক
|
| গড় লুমিনিয়ার দরকারী জীবনকাল: 65,000 ঘন্টা (L80B10) |
| ই.ও.এল এ লুমেন রক্ষণাবেক্ষণ >70% |
| লুমিনাস এফিসিয়েন্সি: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) ঐচ্ছিক |
| রেটেড পাওয়ার: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) সর্বোচ্চ। 15,000lm সর্বোচ্চ। 22,500lm সর্বোচ্চ। 30,000lm |
| সর্বোচ্চ। 36,000lm সর্বোচ্চ। 45,000lm প্রদানকৃত লুমেন |
|
@ 5000K, CRl>80 (PRIME) সর্বোচ্চ। 17,000lm সর্বোচ্চ। 25,500lm সর্বোচ্চ। 34,000lm
সর্বোচ্চ। 40,800lm সর্বোচ্চ। 51,000lm(ULTRA) সর্বোচ্চ। 19,000lm সর্বোচ্চ। 28,500lm সর্বোচ্চ। 38,000lm
|
| সর্বোচ্চ। 45,600lm সর্বোচ্চ। 57,000lmঅপারেশন শর্ত |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, ঘনীভূত নয় |
| গড় এলইডি দরকারী সময় L80B10: ≥100,000H |
| রেটেড নমিনাল লাইফটাইম (Tp |
| <70°C): 100,000H পর্যন্তড্রাইভার এমটিবিএফ: 198,000H, MIL-HDBK-217F(25°C) |
| কম্পন প্রতিরোধী: 10~500Hz, 5G 12 মিনিট / 1 চক্র, 72 মিনিটের জন্য সময়কাল। প্রতিটি X, Y, Z অক্ষ বরাবর |
| অ্যাকোস্টিক নয়েজ: <25dB (30 সেমি দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি: 5 বছর (7 বছর পর্যন্ত সম্প্রসারণযোগ্য) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| নিরাপত্তা নির্দেশিকা: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| ইএমসি নির্দেশিকা: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * লুমিনাস ফ্লাক্স টলারেন্স, পাওয়ার টলারেন্স এবং কালার টেম্পারেচার টলারেন্স ±5%, 5000K এবং CRl>80। |
* লাইটিং বিম, লাইট ইনটেনসিটি ডিস্ট্রিবিউশন এবং লাইট এফিসিয়েন্সি EN ISO 17025:2005 নর্ম ফর EN13032 নর্ম সিরিজ এবং LM-79 নর্ম অনুযায়ী পরীক্ষা করা হয়েছে।
* আপ-টু-ডেট পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইটে www.DUALRAYS.com এ উপলব্ধ
* পৃথক সূচকগুলির জন্য লুমিনাস ফ্লাক্স এবং পাওয়ারের বিস্তারিত তথ্য পণ্যের ডেটা শীটে নির্দেশিত।
* এলইডি বিনিংয়ের কারণে মান পরিবর্তন সাপেক্ষ।
* ডেটা শীটের প্যারামিটারগুলি Ta=25°C এর জন্য দেওয়া হয়েছে, 4000K/80Ra এর উপর ভিত্তি করে, 70Ra সহ 10% বেশি দক্ষতা

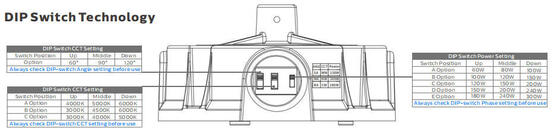

1. প্রথমে লুমিনিয়ার পাওয়ার বন্ধ করুন।
2. হাত দিয়ে সাবধানে IP65 কভারটি সরান।
3. স্লাইড-সুইচটি হাত দিয়ে পছন্দসই সেটিংয়ে সামঞ্জস্য করুন - কোনও ধাতব সরঞ্জাম ব্যবহার করবেন না।
4. IP65-কভারটি আবার জায়গায় রাখুন।
5. লুমিনিয়ার পাওয়ার চালু করুন।

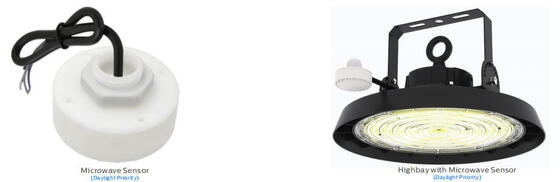

ইনস্টলেশন ফিক্সিং ব্র্যাকেটটি হাইবেতে স্ক্রু ড্রাইভার দিয়ে, ব্র্যাকেটের পাশে এবং ড্রাইভারের সাথে 3টি তার সংযোগ করুন, অন্য দিকে মাইক্রোওয়েভ সেন্সরটি সংযুক্ত করুন।
প্যাকেজ।
পাওয়ার বন্ধ করুন, এসি তার সংযোগ করুন।
ডিমিং সংযোগ (ডিমযোগ্য ড্রাইভার সহ)
1.0-10V ডিমিং এর সাথে সামঞ্জস্যপূর্ণ।
2. উপরের ডায়াগ্রাম অনুযায়ী তারগুলি সংযোগ করুন।
পাওয়ার/ওয়াট ইনার বক্স আউটার কার্টন QTY”/CTN ইউনিট N.W G.W/কার্টন
100 270x270x150মিমি 790x283x292মিমি 5PCS 2.4Kg 14.2Kg
| 150 310x310x150মিমি 790x323x332মিমি 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150মিমি 790x363x372মিমি 5PCS 2.8Kg 16.9Kg |
| 240 380x380x150মিমি 790x393x402মিমি 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150মিমি 790x393x402মিমি 5PCS 3.2Kg 18.6Kg |
| ইনস্টলেশনের আগে অনুগ্রহ করে নীচের সমস্ত নির্দেশাবলী পড়ুন: |
| * বৈদ্যুতিক শক এড়াতে, ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে কিনা তা নিশ্চিত করুন। |
* জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ল্যাম্পটি ইনস্টল এবং পরিচালনা করা উচিত।
* ল্যাম্পটি আনপ্যাক করুন এবং সাবধানে পরীক্ষা করুন, কোনও ক্ষতি রিপোর্ট করুন এবং পণ্যের কোনও অংশ পরিবহনের সময় ক্ষতিগ্রস্ত হলে সমস্ত প্যাকিং সামগ্রী সংরক্ষণ করুন।
* যদি ল্যাম্পটি ক্ষতিগ্রস্ত হয় তবে এটি ব্যবহার করবেন না!
বিবৃতি:
এলইডি লুমিনিয়ারের আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED Highbay Light (UFO Highbay) সিরিজের পণ্যগুলি শুধুমাত্র অভ্যন্তরীণ বা আধা-বহিরাগত নিরপেক্ষ পরিবেশে প্রয়োগের জন্য অনুমোদিত। একই সময়ে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রদান করে।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ কোনও গুরুতর পরিবেশগত অ্যাপ্লিকেশন প্রস্তুতকারকের কাছ থেকে আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। যদি কোনও অপব্যবহার ঘটে, ওয়ারেন্টি নীতি আর নিশ্চিত করা হয় না।
*
