* ADC12 ডাই-কাস্টিং Al, ইন্টিগ্রালি মোল্ড ফোরজিং, চমৎকার তাপ পরিবাহিতা;
* SAN'AN / LUMILEDS উচ্চ উজ্জ্বলতা SMD2835 LED, DUALRAYS নিজস্ব-উন্নত ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* 60°/90°/120° বিম অ্যাঙ্গেল ঐচ্ছিক;
* ক্ষয় প্রতিরোধী পাউডার লেপযুক্ত ফিনিশ;

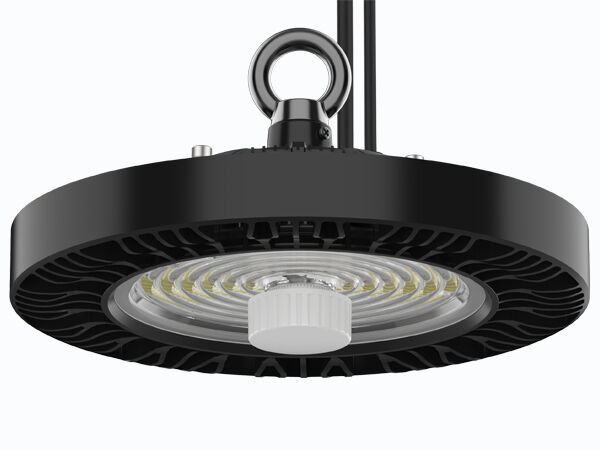

* একাধিক ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;

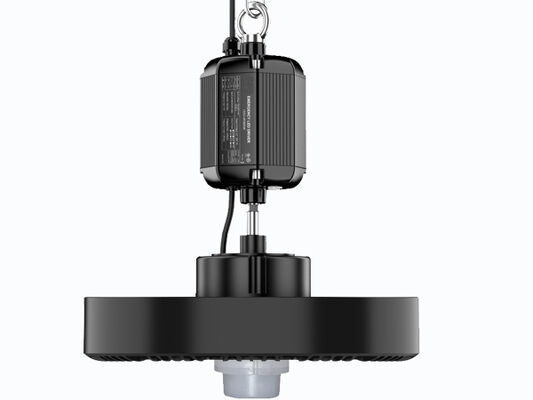

* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং জরুরী অবস্থা;
* 3 CCT ঐচ্ছিক (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP সুইচযোগ্য পাওয়ার স্ট্যান্ডার্ড হিসাবে (100%-80%-60%);
* কোনো UV বা IR নেই এবং সম্পূর্ণরূপে পারদ মুক্ত;
* L80/B10 @ 61.000h;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজেশন সমর্থনযোগ্য;
বিকল্প:
> ড্রাইভার: DUALRAYS নিজস্ব-উন্নত বিল্ট-ইন ড্রাইভার, স্লিম ডিজাইন, টেকসই এবং কমপ্যাক্ট।
> 3 CCT ঐচ্ছিক;
> DIP সুইচযোগ্য পাওয়ার (100%-80%-60%);
> নিয়ন্ত্রণ এবং ডিমিং: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং জরুরী অবস্থা;

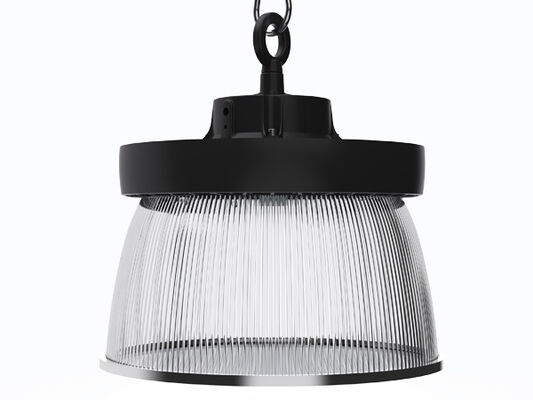

> প্রতিফলক : PC প্রতিফলক কভার সহ / কভার ছাড়া। পাইপ মাউন্টিং।
> ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
> ঐতিহ্যবাহী HID বা MH আলোর উৎসের প্রতিস্থাপন;
> ফ্যাক্টরি হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগাস্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী ল্যাম্প প্রতিস্থাপন;
| পাওয়ার/W সাইজ A / মিমি সাইজ B / মিমি সাইজ C / মিমি সাইজ D / মিমি সাইজ E / মিমি |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| সাধারণ সিস্টেম |
হাউজিং উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড অনুযায়ী পাউডার লেপযুক্ত |
| ডিফিউজার উপাদান: ইনজেকশন করা PC UNE-EN ISO 294-2:2019 স্ট্যান্ডার্ড অনুযায়ী, UV ফিল্টার শর্তসাপেক্ষ (IK08) |
| হাউজিং কালার: মেটালিক ব্ল্যাক (RAL9017), অন্যান্য রং ঐচ্ছিক |
| সিলিং গ্যাসকেট: সিলিকন ফেনা |
LEDs তাপ অপচয়: ফিনলেস ADC12 AL লুমিনিয়ার বডি এর মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন অপচয়
LED মডিউলগুলির সাথে উচ্চ-পরিবাহিতা সম্পন্ন লিড-ফ্রি সোল্ডার পেস্টের মাধ্যমে তাপীয় যোগাযোগ নিশ্চিত করে |
| অপটিক্যাল সিস্টেম: লেন্স অপটিক, PC/অ্যালু-রিফ্লেক্টর ঐচ্ছিক |
ফিনিশ: পলিয়েস্টার পাউডার পেইন্ট কোটিং, ইলেক্ট্রোস্ট্যাটিক্যালি স্প্রে করা এবং ওভেনে সাবলাইমেটেড, ক্ষয় প্রতিরোধী
|
| প্রস্তাবিত মাউন্ট করা উচ্চতা: 5 - 15 মিটার |
| রক্ষণাবেক্ষণ: LED পরিবর্তনযোগ্য নয়, ড্রাইভার পরিবর্তনযোগ্য |
| ড্রাইভার: DIP সুইচের মাধ্যমে ঐচ্ছিক পাওয়ার নিয়মিত, লুমিনিয়ারে এম্বেডেড, প্রি-ওয়্যার্ড |
| ডিমিং কন্ট্রোল: ON-OFF | 1-10V ডিমিং | DALI-2 | জিগবি |
| IP (ইনগ্রেস প্রোটেকশন রেটিং): IP65 |
| IK (ইম্প্যাক্ট রেজিস্ট্যান্স): IK08 |
| সুরক্ষা শ্রেণী: শ্রেণী Ⅰ |
| গ্লো ওয়্যার: 750°C (30 সেকেন্ডের নিচে) |
| কেবল গ্ল্যান্ড: প্লাস্টিক M20x1.5 – IP68 | প্লাস্টিক M25x1.5 – IP68 (ঐচ্ছিক) |

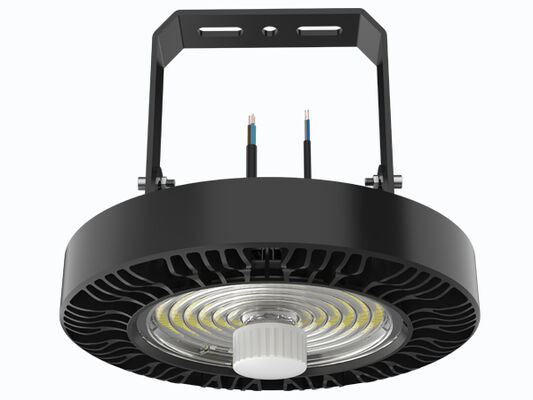

| ইনস্টলেশন: লুপ হ্যাংগিং | ব্র্যাকেট মাউন্টিং |
স্মার্ট ফাংশন: ডেলাইট থ্রেশহোল্ড সহ PIR সেন্সর| ডেলাইট থ্রেশহোল্ড বা ডেলাইট সহ মাইক্রোওয়েভ সেন্সর
হার্ভেস্টিং| জরুরী অবস্থা |
| উপরের দিকে আলোর আউটপুট অনুপাত: ULOR 0 |
| নীচের দিকে আলোর আউটপুট অনুপাত: DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগ: 0.3 মি 3*1.0মিমি2 স্ট্যান্ডার্ড হিসাবে, সর্বোচ্চ 3x2.5মিমি2 + 2x1.5 মিমি2 ডিমিং তার, বিনামূল্যে তারের প্রান্ত, EU/AU/US প্লাগ সহ কাস্টমাইজড দৈর্ঘ্যের তার ঐচ্ছিক |
| প্রধান ভোল্টেজ: 100~277VAC/ 50/60Hz, 140-280VDC |
| পাওয়ার ফ্যাক্টর (PF): ≥0.97 |
| মোট হারমোনিক ডিস্টরশন (THD): ＜20% |
| সার্জ সুরক্ষা: DM: 6kV,CM: 6kV, ক্রাইটেরিয়ন B |
SPD (ঐচ্ছিক): টাইপ 2, 10kV এবং 20kA ট্রানজিয়েন্ট সার্জ প্রোটেক্টর। থার্মোফিউজের সাথে সিরিজ সংযোগ
এর পরিষেবা জীবনের শেষে আরও কার্যকর সুরক্ষার জন্য ডিসকানেক্টর |
| আউটপুট প্রকার: নন-সেলভ (অ-বিচ্ছিন্ন) |
| ফ্লিকার ফ্যাক্টর: ＜1% স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধিযোগ্যতা (Pst) ＜1 |
| স্ট্রোবোস্কোপিক দৃশ্যমানতা পরিমাপ (SVM): ＜0.4 |
| স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধিযোগ্যতা (Pst): ＜1 |
| লুমিনিয়ার পাওয়ার B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS সার্কিট ব্রেকারগুলির মাধ্যমে মডিউল 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| ফোটোমেট্রি সিস্টেম |
| LEDs: SMD2835 (1W) |
|
CCT (সম্পর্কিত রঙের তাপমাত্রা): একক CCT (3000K | 4000K | 5000K | 5700K |6500K)
ট্রাই-কালার ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
|
| CRI (কালার রেন্ডারিং ইনডেক্স): স্ট্যান্ডার্ডের জন্য >80Ra (>90Ra উচ্চতর CRI-এর জন্য উপলব্ধ) |
| ফোটোবায়োলজিক্যাল নিরাপত্তা: RG0 (ঝুঁকি মুক্ত) |
| EEC (শক্তি দক্ষতা শ্রেণী): A++ |
| SDCM (কালার ম্যাচিং-এর স্ট্যান্ডার্ড ডেভিয়েশন): ＜5 (SDCM<3 ঐচ্ছিক) |
|
UGR (4H, 8H) : 33.9 (ক্রস)
33.9 (অনুদৈর্ঘ্য)
|
| বিম অ্যাঙ্গেল: 60° | 90° | 120° ঐচ্ছিক |
| গড় লুমিনিয়ার উপযোগী জীবনকাল: 61.000 ঘন্টা (L80B10) |
| আলোর প্রবাহ রক্ষণাবেক্ষণ e.o.l.-এ >70% |
| আলোকসজ্জা কার্যকারিতা: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) ঐচ্ছিক |
| রেটেড পাওয়ার: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) সর্বোচ্চ 15.000lm সর্বোচ্চ 22.500lm সর্বোচ্চ 30.000lm |
|
প্রদত্ত লুমেন
@ 5000K, CRl>80 (PRIME) সর্বোচ্চ 17.000lm সর্বোচ্চ 25.500lm সর্বোচ্চ 34.000lm
|
| (ULTRA) সর্বোচ্চ 19.000lm সর্বোচ্চ 28.500lm সর্বোচ্চ 38.000lm |
| অপারেশন কন্ডিশন |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| সংরক্ষণ তাপমাত্রা / আর্দ্রতা: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, ঘনীভূত নয় |
| গড় LED উপযোগী সময় L80B10: ≥100.000H |
| রেটেড নামমাত্র জীবনকাল (Tp <70℃): 100,000H পর্যন্ত |
| ড্রাইভার MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| কম্পন প্রতিরোধী: 10~500Hz,5G 12min / 1cycle, 72 মিনিটের জন্য সময়কাল। X,Y,Z অক্ষ বরাবর প্রতিটি |
| অ্যাকোস্টিক নয়েজ: ＜25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি: 5 বছর (7 বছর পর্যন্ত বাড়ানো যেতে পারে) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | CE | RoHS | D-মার্ক | KEMA-KEUR তালিকাভুক্ত, SAA | C-Tick | RCM | CB | ETL/CETL | DLC প্রিমিয়াম |
| নিরাপত্তা নির্দেশিকা: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC নির্দেশিকা: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* আলোর প্রবাহ সহনশীলতা, পাওয়ার সহনশীলতা এবং রঙের তাপমাত্রা সহনশীলতা ±5%, 5000K এবং CRl>80।
* আলোকরশ্মি, আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা EN ISO 17025:2005 নর্ম অনুসারে পরীক্ষা করা হয়েছিল EN13032 নর্ম সিরিজের জন্য এবং LM-79 নর্ম অনুসারে।
* আপ-টু-ডেট পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইটে উপলব্ধ www.DUALRAYS.com
* পৃথক সূচকগুলির জন্য আলোকিত প্রবাহ এবং শক্তির বিস্তারিত তথ্য পণ্য ডেটা শীটে নির্দেশিত হয়েছে।
* LED বিনিং-এর কারণে মান পরিবর্তন হতে পারে।
* ডেটা শীটের প্যারামিটারগুলি Ta=25°C-এর জন্য দেওয়া হয়েছে, 4000K/80Ra-এর উপর ভিত্তি করে, 70Ra-এর সাথে 10% দক্ষতা বেশি
1. প্রথমে লুমিনিয়ারের পাওয়ার বন্ধ করুন।
2. সাবধানে হাত দিয়ে IP65 কভারটি সরান।
3. পছন্দসই সেটিং-এ হাত দিয়ে স্লাইড-সুইচটি সামঞ্জস্য করুন - কোনো ধাতব সরঞ্জাম ব্যবহার করবেন না।
4. IP65-কভারটি আবার জায়গায় রাখুন।
5. লুমিনিয়ারের পাওয়ার চালু করুন।
পাওয়ার বন্ধ করুন, AC তার সংযোগ করুন।
ডিমিং সংযোগ (ডিমেবল ড্রাইভার সহ)
1. 0-10V ডিমিং-এর সাথে সামঞ্জস্যপূর্ণ।
2. উপরের চিত্রের মতো তারগুলি সংযুক্ত করুন।
| পাওয়ার/W ভিতরের বাক্স বাইরের কার্টন QTY”/CTN ইউনিট N.W G.W/কার্টন |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
ইনস্টলেশনের আগে অনুগ্রহ করে নীচের সমস্ত নির্দেশাবলী পড়ুন:
* বৈদ্যুতিক শক এড়াতে, অনুগ্রহ করে নিশ্চিত করুন যে ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ করা হয়েছে।
* ল্যাম্পটি অবশ্যই একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ন্যাশনাল ইলেকট্রিক্যাল কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুযায়ী ইনস্টল ও পরিচালনা করতে হবে।
* ল্যাম্পটি সাবধানে আনপ্যাক করুন এবং পরীক্ষা করুন, কোনো ক্ষতি হলে রিপোর্ট করুন এবং পরিবহনের সময় পণ্যের কোনো অংশে ক্ষতি হলে সমস্ত প্যাকিং উপকরণ সংরক্ষণ করুন।
* ল্যাম্প ক্ষতিগ্রস্ত হলে, এটি ব্যবহার করবেন না!
বিবৃতি:
LED লুমিনিয়ারের আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED হাইবে লাইট (UFO হাইবে) সিরিজের পণ্যগুলি শুধুমাত্র ইনডোর বা আধা-আউটডোর নিরপেক্ষ পরিবেশে প্রয়োগ করার অনুমতি দেওয়া হয়। একই সময়ে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রতিশ্রুতি দেয়।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ কোনো গুরুতর পরিবেশগত অ্যাপ্লিকেশন প্রস্তুতকারকের কাছ থেকে আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। কোনো ভুল প্রয়োগ ঘটলে, ওয়ারেন্টি নীতি আর নিশ্চিত করা হবে না।
