* ADC12 ডাই-কাস্টিং অ্যালুমিনিয়াম, ইন্টিগ্রাল মোল্ড ফোরজিং, চমৎকার তাপ পরিবাহিতা;
* SAN'AN / LUMILEDS হাই ব্রাইটনেস SMD2835 LED, DUALRAYS নিজস্ব-উন্নত ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* ৬০°/৯০°/১২০° বিম অ্যাঙ্গেল ঐচ্ছিক;
* ক্ষয় প্রতিরোধী পাউডার কোটেড ফিনিশ;
আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে।একাধিক ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
* ৩টি CCT ঐচ্ছিক (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* স্ট্যান্ডার্ড হিসাবে DIP সুইচযোগ্য পাওয়ার (১০০%-৮০%-৬০%);
* DIP সুইচযোগ্য অপটিক্যাল লেন্স (৬০°/৯০°/১১০°) ঐচ্ছিক (২০০W PROLine ভার্সন);
* কোন UV বা IR নেই এবং সম্পূর্ণ পারদ মুক্ত;
* L80/B10 @ ৬৫,০০০ ঘন্টা;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থিত;
বিকল্প:
> ড্রাইভার: Meanwell//SOSEN।
> ৩টি CCT ঐচ্ছিক;
> DIP সুইচযোগ্য পাওয়ার (১০০%-৮০%-৬০%);
> DIP সুইচযোগ্য অপটিক্যাল লেন্স (৬০°/৯০°/১১০°) ঐচ্ছিক (২০০W PROLine ভার্সন)
> নিয়ন্ত্রণ এবং ডিমিং: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
> রিফ্লেক্টর: PC রিফ্লেক্টর কভার সহ / ছাড়া। পাইপ মাউন্টিং।
> ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
> ঐতিহ্যবাহী HID বা MH আলোর উৎসের প্রতিস্থাপন;
> ফ্যাক্টরি হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগাস্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী ল্যাম্প প্রতিস্থাপন;
| পাওয়ার/W সাইজ A / মিমি সাইজ B / মিমি সাইজ C / মিমি সাইজ D / মিমি সাইজ E / মিমি |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| সাধারণ সিস্টেম |
হাউজিং উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড অনুযায়ী পাউডার কোটেড |
| ডিফিউজার উপাদান: ইনজেক্টেড PC UNE-EN ISO 294-2:2019 স্ট্যান্ডার্ড অনুযায়ী, UV ফিল্টার শর্তাধীন (IK08) |
| হাউজিং রঙ: মেটালিক ব্ল্যাক (RAL9017), অন্যান্য রঙ ঐচ্ছিক |
| সিলিং গ্যাসকেট: সিলিকন ফোম |
LEDs থার্মাল ডিসিপেশন: ফিনলেস ADC12 AL লুমিনিয়ার বডির মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন ডিসিপেশন
উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে LED মডিউলগুলির সাথে থার্মাল যোগাযোগ নিশ্চিত করা |
| অপটিক্যাল সিস্টেম: লেন্স অপটিক, PC/আলু-রিফ্লেক্টর ঐচ্ছিক |
| ফিনিশ: পলিয়েস্টার পাউডার পেইন্ট কোটিং, ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে করা এবং ওভেনে সাবলিমেশন করা, ক্ষয় প্রতিরোধী |
| প্রস্তাবিত মাউন্টেড উচ্চতা: ৫ - ১৫ মিটার |
| রক্ষণাবেক্ষণ: LED বিনিময়যোগ্য নয়, ড্রাইভার বিনিময়যোগ্য |
| ড্রাইভার: DIP সুইচ দ্বারা ঐচ্ছিকভাবে পাওয়ার অ্যাডজাস্টেবল কনস্ট্যান্ট কারেন্ট, লুমিনিয়ারে এমবেডেড, প্রি-ওয়ায়ার্ড |
| ডিমিং কন্ট্রোল: ON-OFF | 1-10V ডিমিং | DALI-2 | জিগবি |
| IP (ইনগ্রেস প্রোটেকশন রেটিং): IP65 |
| IK (ইমপ্যাক্ট রেজিস্ট্যান্স): IK08 |
| সুরক্ষা শ্রেণী: ক্লাস I |
| গ্লো ওয়্যার: ৭৫০°C (৩০ সেকেন্ডের নিচে) |
| কেবল গ্ল্যান্ড: প্লাস্টিক M20x1.5 – IP68 | প্লাস্টিক M25x1.5 – IP68 (ঐচ্ছিক) |
| ইনস্টলেশন: লুপ হ্যাংগিং | ব্র্যাকেট মাউন্টিং |

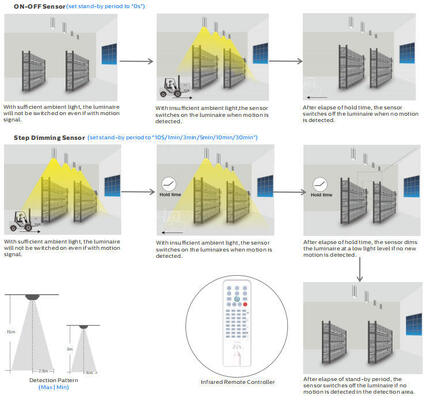

| স্মার্ট ফাংশন: ডেলাইট থ্রেশহোল্ড সহ PIR সেন্সর | ডেলাইট থ্রেশহোল্ড বা ডেলাইট হার্ভেস্টিং সহ মাইক্রোওয়েভ সেন্সর | ইমার্জেন্সি |
| উপরের দিকে আলোর আউটপুট অনুপাত: ULOR 0 |
| নীচের দিকে আলোর আউটপুট অনুপাত: DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগ: ০.৩মি ৩*১.০মিমি² স্ট্যান্ড হিসাবে, সর্বোচ্চ ৩x২.৫মিমি² + ২x১.৫ মিমি² ডিমিং ওয়্যার, ফ্রি ওয়্যার এন্ডস, EU/AU/US প্লাগ সহ টেইলরড লেন্থ ওয়্যার অপশনের জন্য |
| প্রধান ভোল্টেজ: ১০০~২৭৭VAC/ ৫০/৬০Hz, ১৪০-২৮০VDC |
| পাওয়ার ফ্যাক্টর (PF): ≥০.৯৭ |
| টোটাল হারমোনিক ডিসটর্শন (THD): <২০% |
| সার্জ প্রোটেকশন: DM: ৬kV, CM: ৬kV, ক্রাইটেরিয়ন বি |
SPD (ঐচ্ছিক): টাইপ ২, ১০kV এবং ২০kA ট্রানজিয়েন্ট সার্জ প্রোটেক্টর। এর পরিষেবা জীবনের শেষে আরও কার্যকর সুরক্ষার জন্য থার্মোফিউজ ডিসকানেক্টরের সাথে সিরিজ সংযোগ
আউটপুট টাইপ: নন-SELV (নন-আইসোলেটেড) |
| ফ্লিকার ফ্যাক্টর: <১% পারসেপ্টিবিলিটি অফ স্ট্রোবোস্কোপিক ইফেক্টস (Pst) <১ |
| স্ট্রোবোস্কোপিক ভিজিবিলিটি মেজার (SVM): <০.৪ |
| পারসেপ্টিবিলিটি অফ স্ট্রোবোস্কোপিক ইফেক্টস (Pst): <১ |
| লুমিনিয়ার্স পাওয়ার B10A B16A C10A C16A |
| ১০০W ৬ ১০ ১১ ১৭ |
| মডিউল প্রতি LSS সার্কিট ব্রেকার ১৫০০W ৪ ৬ ৬ ১০ |
| ২০০W ৩ ৫ ৬ ৮ |
| ২৪০W ৩ ৪ ৫ ৭ |
| ৩০০W ২ ৩ ৪ ৬ |
| ফটমেট্রি সিস্টেম |
| LEDs: SMD2835 (১W) |
| CCT (কররেলেটেড কালার টেম্পারেচার): সিঙ্গেল CCT (৩০০০K | ৪০০০K | ৫০০০K | ৫৭০০K | ৬৫০০K) |
|
৩CCT ঐচ্ছিক (৩০০০-৪০০০-৫০০০K | ৩০০০-৪৫০০-৬০০০K | ৪০০০-৫০০০-৬০০০K পছন্দের জন্য)
CRI (কালার রেন্ডারিং ইনডেক্স): স্ট্যান্ডার্ডের জন্য >৮০Ra (উচ্চতর CRI এর জন্য >৯০Ra উপলব্ধ)
|
| ফটবায়োলজিক্যাল সেফটি: RG0 (ঝুঁকি মুক্ত) |
| EEC (এনার্জি এফিসিয়েন্সি ক্লাস): A++ |
| SDCM (কালার ম্যাচিং এর স্ট্যান্ডার্ড ডেভিয়েশন): <৫ (SDCM |
| <৩ ঐচ্ছিক)UGR (৪H, ৮H) : ৩৩.৯ (ক্রস) |
|
৩৩.৯ (লংগিটিউডিনাল)

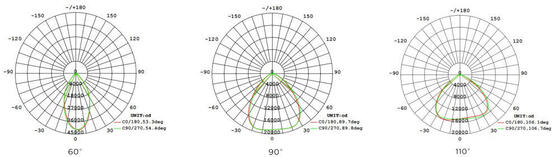

বিম অ্যাঙ্গেল: ৬০° | ৯০° | ১২০° ঐচ্ছিক
|
| গড় লুমিনিয়ার দরকারী জীবনকাল: ৬৫,০০০ ঘন্টা (L80B10) |
| e.o.l. এ লুমেন রক্ষণাবেক্ষণ >৭০% |
| লুমিনাস এফিসিয়েন্সি: ১৫০LPW (PROLine) | ১৭০LPW (PRIMELine) | ১৯০LPW (ULTRALine) ঐচ্ছিক |
| রেটেড পাওয়ার: ১০০W DIP(৬০/৮০W/১০০W) ১৫০W DIP(১০০W/১২০W/১৫০W) ২০০W DIP(১২০W/১৫০W/২০০W) ২৪০W DIP(১৫০W/২০০W/২৪০W) ৩০০W DIP(১৮০W/২৪০W/৩০০W) |
| (PRO) সর্বোচ্চ। ১৫,০০০lm সর্বোচ্চ। ২২,৫০০lm সর্বোচ্চ। ৩০,০০০lm |
| সর্বোচ্চ। ৩৬,০০০lm সর্বোচ্চ। ৪৫,০০০lm ডেলিভার করা লুমেন |
|
@ ৫০০০K, CRl>৮০ (PRIME) সর্বোচ্চ। ১৭,০০০lm সর্বোচ্চ। ২৫,৫০০lm সর্বোচ্চ। ৩৪,০০০lm
সর্বোচ্চ। ৪০,৮০০lm সর্বোচ্চ। ৫১,০০০lm(ULTRA) সর্বোচ্চ। ১৯,০০০lm সর্বোচ্চ। ২৮,৫০০lm সর্বোচ্চ। ৩৮,০০০lm
|
| সর্বোচ্চ। ৪৫,৬০০lm সর্বোচ্চ। ৫৭,০০০lmঅপারেশন কন্ডিশন |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -৩০~ +৬০°C (-২২°F ~ ১৪০°F) / ৫~৮৫% RH, ঘনীভূত নয় |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা: -৩০~ +৮০°C (-২২°F ~ ১৭৬°F) / ৫~৮৫% RH, ঘনীভূত নয় |
| গড় LED দরকারী সময় L80B10: ≥১০০,০০০H |
| রেটেড নমিনাল লাইফটাইম (Tp |
| <৭০°C): ১০০,০০০H পর্যন্তড্রাইভার MTBF: ১৯৮,০০০H, MIL-HDBK-217F(২৫°C) |
| কম্পন প্রতিরোধী: ১০~৫০০Hz, ৫G ১২ মিনিট / ১ সাইকেল, ৭২ মিনিটের জন্য সময়কাল। প্রতিটি X, Y, Z অক্ষ বরাবর |
| অ্যাকোস্টিক নয়েজ: <২৫dB (৩০ সেমি দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি: ৫ বছর (৭ বছর পর্যন্ত সম্প্রসারণযোগ্য) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| সুরক্ষা নির্দেশিকা: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC নির্দেশিকা: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * লুমিনাস ফ্লাক্স টলারেন্স, পাওয়ার টলারেন্স এবং কালার টেম্পারেচার টলারেন্স ±৫%, ৫০০০K এবং CRl>৮০। |
* লাইটিং বিম, লাইট ইনটেনসিটি ডিস্ট্রিবিউশন এবং লাইট এফিসিয়েন্সি EN ISO 17025:2005 নর্ম ফর EN13032 নর্ম সিরিজ এবং LM-79 নর্ম অনুযায়ী পরীক্ষা করা হয়েছে।
* আপ-টু-ডেট পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইট www.DUALRAYS.com এ উপলব্ধ
* পৃথক সূচকগুলির জন্য লুমিনাস ফ্লাক্স এবং পাওয়ারের বিস্তারিত তথ্য পণ্যের ডেটা শীটে নির্দেশিত।
* LED বিননিং এর কারণে মান পরিবর্তন সাপেক্ষ।
* ডেটা শীটের প্যারামিটারগুলি Ta=25°C এর জন্য দেওয়া হয়, যা ৪০°C/৮০Ra এর উপর ভিত্তি করে, ৭০Ra এর সাথে ৭০% বেশি দক্ষতা

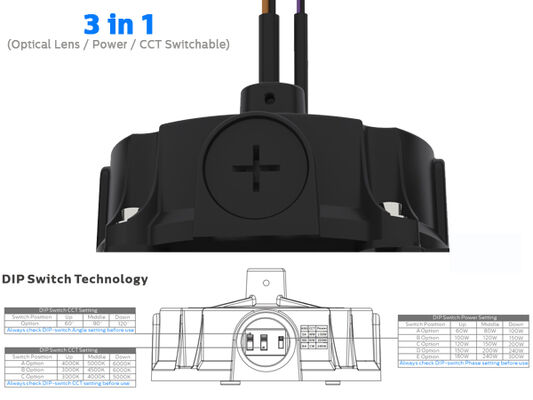

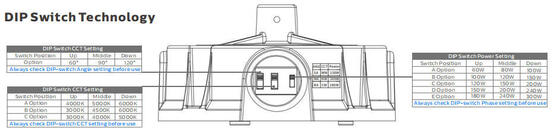

১. প্রথমে লুমিনিয়ার পাওয়ার বন্ধ করুন।
২. হাত দিয়ে সাবধানে IP65 কভারটি সরান।
৩. স্লাইড-সুইচটি হাত দিয়ে পছন্দসই সেটিং-এ অ্যাডজাস্ট করুন - কোনো ধাতব সরঞ্জাম ব্যবহার করবেন না।
৪. IP65-কভারটি আবার জায়গায় রাখুন।
৫. লুমিনিয়ার পাওয়ার চালু করুন।
ইনস্টলেশনের পাশ থেকে ব্র্যাকেটটি বের করুন। স্ক্রু ড্রাইভার দিয়ে হাইবেতে ব্র্যাকেটটি ঠিক করুন, শেষ।

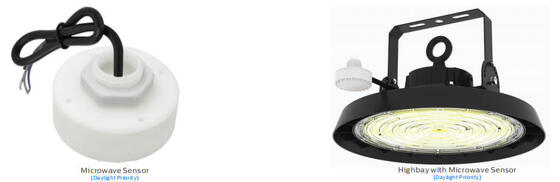

ব্র্যাকেটের এবং ড্রাইভারের সাথে ৩টি তারের ওয়্যারিং করুন। অন্য পাশে মাইক্রোওয়েভ সেন্সরটি সংযুক্ত করুন
প্যাকেজ।
পাওয়ার বন্ধ করুন, AC তার সংযোগ করুন।
ডিমিং সংযোগ (ডিম্মেবল ড্রাইভার সহ)
১.০-১০V ডিমিং এর সাথে সামঞ্জস্যপূর্ণ।
২. উপরের ডায়াগ্রাম অনুযায়ী তারগুলি সংযোগ করুন।

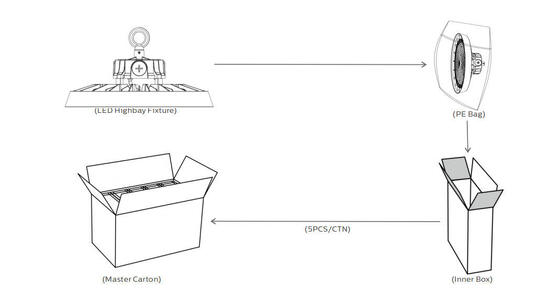

পাওয়ার/W ইনার বক্স আউটার কার্টন QTY”/CTN ইউনিট N.W G.W/কার্টন
| ১০০ ২৭০x২৭০x১৫০মিমি ৭৯০x২৮৩x২৯২মিমি ৫PCS ২.৪Kg ১৪.২Kg |
| ১৫০ ৩১০x৩১০x১৫০মিমি ৭৯০x৩২৩x৩৩২মিমি ৫PCS ২.৬Kg ১৫.৬Kg |
| ২০০ ৩৫০x৩৫০x১৫০মিমি ৭৯০x৩৬৩x৩৭২মিমি ৫PCS ২.৮Kg ১৬.৯Kg |
| ২৪০ ৩৮০x৩৮০x১৫০মিমি ৭৯০x৩৯৩x৪০২মিমি ৫PCS ৩.১Kg ১৮.২Kg |
| ৩০০ ৩৮০x৩৮০x১৫০মিমি ৭৯০x৩৯৩x৪০২মিমি ৫PCS ৩.২Kg ১৮.৬Kg |
| ইনস্টলেশনের আগে অনুগ্রহ করে নীচের সমস্ত নির্দেশাবলী পড়ুন: |
* বৈদ্যুতিক শক এড়াতে, ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে কিনা তা নিশ্চিত করুন।
* বাতিটি অবশ্যই একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ন্যাশনাল ইলেকট্রিক্যাল কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে ইনস্টল এবং পরিচালনা করতে হবে।
* বাতিটি আনপ্যাক করুন এবং সাবধানে পরীক্ষা করুন, কোনো ক্ষতি হলে রিপোর্ট করুন এবং পরিবহনের সময় পণ্যের কোনো অংশ ক্ষতিগ্রস্ত হলে সমস্ত প্যাকিং সামগ্রী সংরক্ষণ করুন।
* যদি বাতিটি ক্ষতিগ্রস্ত হয়, তবে এটি ব্যবহার করবেন না!
বিবৃতি:
LED লুমিনিয়ারের আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED হাইবে লাইট (UFO হাইবে) সিরিজের পণ্যগুলি শুধুমাত্র অভ্যন্তরীণ বা আধা-বহিরাগত নিরপেক্ষ পরিবেশে প্রয়োগের জন্য অনুমোদিত। একই সময়ে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রদান করে।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ অ্যামোনিয়া ইত্যাদি সহ যেকোনো গুরুতর পরিবেশগত প্রয়োগ প্রস্তুতকারকের কাছ থেকে আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। যদি কোনো অপব্যবহার ঘটে, ওয়ারেন্টি নীতি আর নিশ্চিত করা হবে না।
*
