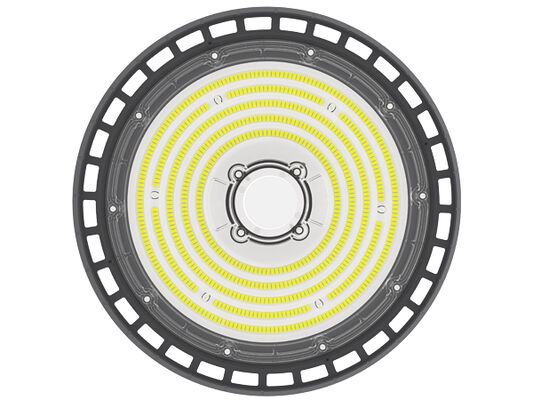

* ADC12 ডাই-কাস্টিন আল, ইন্টিগ্র্যালি মোল্ড ফোরজিং, চমৎকার তাপ পরিবাহিতা;
* SAN'AN/LUMILEDS উচ্চ উজ্জ্বলতা SMD2835 LEDs, DUALRAYS নিজস্ব-বিকশিত ড্রাইভার বা SOSEN/ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* 60°/90°/120° মরীচি কোণ ঐচ্ছিক;
* ক্ষয়কারী প্রতিরোধী পাউডার লেপা সমাপ্তি;
*একাধিক ইনস্টলেশন: লুপ ঝুলন্ত, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং জরুরী;
* 3 CCT ঐচ্ছিক (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* স্ট্যান্ডার্ড হিসাবে ডিআইপি পরিবর্তনযোগ্য শক্তি (100%-80%-60%);
* কোন UV বা IR এবং সম্পূর্ণ পারদ মুক্ত;
* L80/B10 @ 52.000h;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থিত;
বিকল্প:
> ড্রাইভার: DUALRAYS নিজস্ব-উন্নত বিল্ট-ইন ড্রাইভার, স্লিম ডিজাইন, টেকসই এবং কমপ্যাক্ট।
> 3 সিসিটি ঐচ্ছিক;
> ডিআইপি পরিবর্তনযোগ্য শক্তি (100%-80%-60%);
> কন্ট্রোল এবং ডিমিং: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
> প্রতিফলক : কভার. পাইপ মাউন্টিং ছাড়াই পিসি প্রতিফলক।
> ইনস্টলেশন: লুপ ঝুলন্ত, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
> ঐতিহ্যগত HID বা MH আলোর উৎসের জন্য প্রতিস্থাপন;
> কারখানার হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যারের দোকান এবং মেগাস্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যগত বাতি প্রতিস্থাপন;

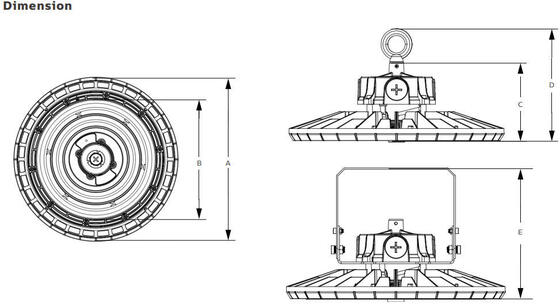

| পাওয়ার/W সাইজ A/mm সাইজ B/mm সাইজ C/mm সাইজ D/mm সাইজ E/mm |
| 100 φ240 φ184 119 150.5 178.5 |
| 150 φ280 φ226119163.5 191.5 |
| 200 φ320 φ265 119164.5 192.5 |
| সাধারণ সিস্টেম |
আবাসন উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড পাউডার লেপা অনুযায়ী |
| ডিফিউজার মেটেরিয়াল: UNE-EN ISO 294-2:2019 স্ট্যান্ডার্ড অনুযায়ী ইনজেকশন করা পিসি, UV ফিল্টার কন্ডিশনাল (IK08) |
| হাউজিং রঙ: ধাতব কালো (RAL9017), অন্যান্য রং ঐচ্ছিক |
| সিলিং gaskets: সিলিকন ফেনা |
| LEDs থার্মাল ডিসিপেশন: ফিনলেস ADC12 AL luminaire বডির মাধ্যমে, পরিবাহী তরল ছাড়াই। উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে এলইডি মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করে প্যাসিভ কনভেকশন ডিসিপেশন |
| অপটিক্যাল সিস্টেম: লেন্স অপটিক, পিসি/আলু-প্রতিফলক ঐচ্ছিক |
| ফিনিশ: পলিয়েস্টার পাউডার পেইন্ট লেপ, ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে করা এবং ওভেনে সাবলিমেটেড, ক্ষয় প্রতিরোধী |
| প্রস্তাবিত মাউন্ট করা উচ্চতা: 5 - 15 মিটার |
| রক্ষণাবেক্ষণ: LED বিনিময়যোগ্য নয়, ড্রাইভার বিনিময়যোগ্য |
| ড্রাইভার: ডিআইপি সুইচের মাধ্যমে সামঞ্জস্যযোগ্য ঐচ্ছিক শক্তি সহ ধ্রুবক কারেন্ট, লুমিনেয়ারে এমবেড করা, প্রি-ওয়ার্ড |
| ডিমিং কন্ট্রোল: অন-অফ | 1-10V আবছা | ডালি-2 | জিগবি |
| আইপি (ইনগ্রেস প্রোটেকশন রেটিং): IP65 |
| IK (ইমপ্যাক্ট রেজিস্ট্যান্স): IK08 |
| প্রতিরক্ষামূলক ক্লাস: ক্লাস Ⅰ |
| গ্লো ওয়্যার: 750°C (30 এর নিচে) |
| তারের গ্রন্থি: প্লাস্টিক M20x1.5 – IP68 | প্লাস্টিক M25x1.5 – IP68 (ঐচ্ছিক) |
| ইনস্টলেশন: লুপ ঝুলন্ত | বন্ধনী মাউন্ট |
স্মার্ট ফাংশন: দিবালোক থ্রেশহোল্ড সহ PIR সেন্সর| দিবালোক থ্রেশহোল্ড বা দিনের আলো সহ মাইক্রোওয়েভ সেন্সর
ফসল কাটা জরুরী অবস্থা |
| ঊর্ধ্বগামী আলো আউটপুট অনুপাত: ULOR 0 |
| নিম্নগামী আলো আউটপুট অনুপাত: DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগ: স্ট্যান্ড হিসাবে 0.3m 3*1.0mm2, সর্বোচ্চ 3x2.5mm2 + 2x1.5 mm2 ডিমিং তার, বিনামূল্যে তারের প্রান্ত, বিকল্পের জন্য EU/AU/US প্লাগের সাথে মানানসই দৈর্ঘ্যের তার |
| প্রধান ভোল্টেজ: 100~277VAC/ 50/60Hz, 140-280VDC |
| পাওয়ার ফ্যাক্টর (PF): ≥0.97 |
| মোট হারমোনিক বিকৃতি (THD): ~20% |
| সার্জ সুরক্ষা: DM: 6kV, CM: 6kV, মানদণ্ড বি |
SPD (ঐচ্ছিক): টাইপ 2, 10kV এবং 20kA ক্ষণস্থায়ী সার্জ প্রটেক্টর। থার্মোফিউজের সাথে সিরিজ সংযোগ
সংযোগ বিচ্ছিন্ন একটি আরো কার্যকর সুরক্ষার জন্য তার সেবা জীবনের শেষে |
| আউটপুট প্রকার: অ-SELV (অ-বিচ্ছিন্ন) |
| ফ্লিকার ফ্যাক্টর: ＜1% স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধি (Pst) ＜1 |
| স্ট্রোবোস্কোপিক ভিজিবিলিটি মেজার (SVM): ＜0.4 |
| স্ট্রোবোস্কোপিক প্রভাব (Pst): ＜1 |
| Luminaires পাওয়ার B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS সার্কিট ব্রেকার 150W 4 6 6 10 এর মাধ্যমে মডিউল |
| 200W 3 5 6 8 |
| ফটোমেট্রি সিস্টেম |
| LEDs: SMD2835 (1W) |
|
CCT (সম্পর্কিত রঙের তাপমাত্রা): একক CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
|
| CRI (কালার রেন্ডারিং ইনডেক্স): > 80Ra স্ট্যান্ডার্ডের জন্য (> 90Ra উচ্চতর CRI উপলব্ধ) |
| ফটোবায়োলজিক্যাল সেফটি: RG0 (ঝুঁকিমুক্ত) |
| EEC (এনার্জি এফিসিয়েন্সি ক্লাস): A++ |
| SDCM (রঙের মিলের মানক বিচ্যুতি): ＜5 (SDCM<3 ঐচ্ছিক) |
|
UGR (4H, 8H): 33.9 (ক্রস)
33.9 (অনুদৈর্ঘ্য)
|
| রশ্মি কোণ: 60° | 90° | 120° ঐচ্ছিক |
| গড় Luminaire দরকারী জীবনকাল: 52.000 ঘন্টা (L80B10) |
| eol এ লুমেন রক্ষণাবেক্ষণ> 70% |
| আলোকিত কার্যকারিতা: 150LPW (PROLine) | 170LPW (প্রাইমলাইন) | 190LPW (আল্ট্রালাইন) ঐচ্ছিক |
| রেটেড পাওয়ার: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) সর্বোচ্চ 15.000lm সর্বোচ্চ সর্বোচ্চ 22.500lm 30.000lm |
|
Lumens বিতরণ করা হয়েছে
@ 5000K, CRl>80 (PRIME) সর্বোচ্চ। 17.000lm সর্বোচ্চ 25.500lm সর্বোচ্চ 34.000lm
|
| (আল্ট্রা) সর্বোচ্চ 19.000lm সর্বোচ্চ 28.500lm সর্বোচ্চ 38.000lm |
| অপারেশন অবস্থা |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, ঘনীভূত নয় |
| গড় LED দরকারী সময় L80B10: ≥100.000H |
| রেট করা নামমাত্র জীবনকাল (Tp <70℃): 100,000H পর্যন্ত |
| ড্রাইভার MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| কম্পন প্রতিরোধী: 10 ~ 500Hz, 5G 12 মিনিট / 1 চক্র, 72 মিনিটের জন্য সময়কাল। প্রতিটি X,Y,Z অক্ষ বরাবর |
| শাব্দ শব্দ: ~25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি: 5 বছর |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | সিই | RoHS | ডি-মার্ক | KEMA-KEUR তালিকাভুক্ত, SAA | সি-টিক | আরসিএম | সিবি | ETL/CETL | DLC প্রিমিয়াম |
| নিরাপত্তা নির্দেশিকা: EN 60598-1 | EN 60598-2-3 | EN 62493 | আইইসি 62471 |
| EMC নির্দেশাবলী: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশাবলী: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* আলোকিত প্রবাহ সহনশীলতা, শক্তি সহনশীলতা এবং রঙের তাপমাত্রা সহনশীলতা ±5%, 5000K এবং CRl>80।
* আলোর মরীচি, আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা EN13032 আদর্শ সিরিজ এবং LM-79 আদর্শের জন্য EN ISO 17025:2005 আদর্শ অনুসারে পরীক্ষা করা হয়েছিল।
* আমাদের ওয়েবসাইটে www.DUALRAYS.com-এ উপলব্ধ পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আপ-টু-ডেট
* আলোকিত ফ্লাক্স এবং পৃথক সূচকের ক্ষমতা সম্পর্কে বিস্তারিত তথ্য পণ্যের ডেটা শীটে নির্দেশিত হয়।
* LED বিনিংয়ের কারণে মান পরিবর্তন হতে পারে।
* ডাটা শীটে পরামিতিগুলি দেওয়া হয়েছে Ta=25°C, 4000K/80Ra-এর উপর ভিত্তি করে, 70Ra-এর সাথে 10% বেশি দক্ষতা

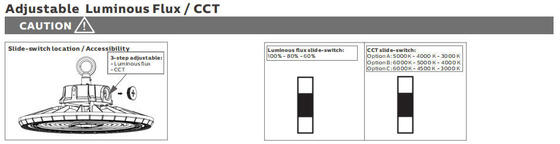

1. প্রথমে লুমিনায়ার বন্ধ করুন।
2. সাবধানে হাত দিয়ে IP65 কভার সরান।
3. পছন্দসই সেটিংয়ে হাত দিয়ে স্লাইড-সুইচ সামঞ্জস্য করুন - কোনো ধাতব সরঞ্জাম ব্যবহার করবেন না।
4. IP65-কভারটি আগের জায়গায় রাখুন।
5. লুমিনায়ার চালু করুন।

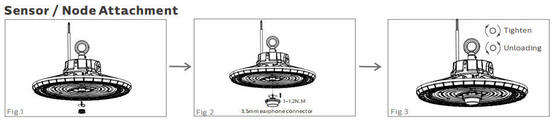

কভার সরান. সেন্সর ডিভাইস সংযুক্ত করা হচ্ছে। সমাপ্ত

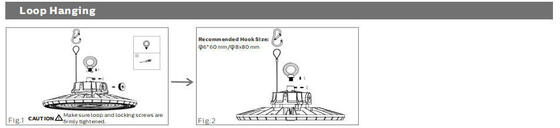

বন্ধন / লুপ সুরক্ষিত. হুক/লুপ সংযুক্তি।

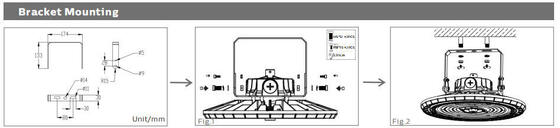

luminaire বন্ধনী বন্ধনী. পৃষ্ঠ / সিলিং মাউন্ট.
পাওয়ার বন্ধ করুন, এসি তারের সাথে সংযোগ করুন।
ডাইমিং সংযোগ (ডিমযোগ্য ড্রাইভার সহ)
1. 0-10V ডিমিংয়ের সাথে সামঞ্জস্যপূর্ণ।
2. উপরের চিত্রের মতো তারের সংযোগ করুন।

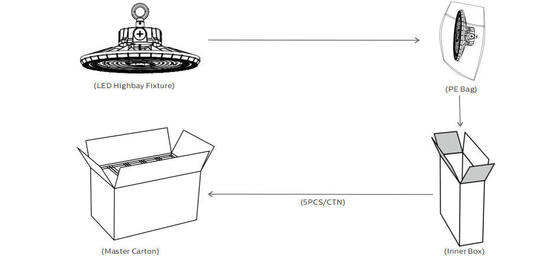

| পাওয়ার/ওয়াট ইনার বক্স বাইরের শক্ত কাগজ QTY”/CTN ইউনিট NW GW/কার্টন |
| 100 260x260x150mm 790x273x282mm 5PCS 2.1Kg 13.6Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.3Kg 14.1Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.6Kg 14.8Kg |
ইনস্টলেশনের আগে নীচের সমস্ত নির্দেশাবলী পড়ুন:
* বৈদ্যুতিক শক এড়াতে, ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে তা নিশ্চিত করুন।
* বাতিটি জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা প্রযুক্তিবিদ দ্বারা ইনস্টল এবং পরিচালনা করা উচিত।
* বাতিটি আনপ্যাক করুন এবং সাবধানে পরীক্ষা করুন, কোনও ক্ষতির রিপোর্ট করুন এবং পরিবহনের সময় পণ্যের কোনও অংশ ক্ষতিগ্রস্ত হলে সমস্ত প্যাকিং সামগ্রী সংরক্ষণ করুন।
* বাতি নষ্ট হয়ে গেলে ব্যবহার করবেন না!
বিবৃতি:
LED luminaire-এর আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED Highbay Light (UFO Highbay) সিরিজের পণ্যগুলি শুধুমাত্র অন্দর বা আধা-আউটডোর নিরপেক্ষ পরিবেশে প্রয়োগ করার অনুমতি দেওয়া হয়। ইতিমধ্যে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রতিশ্রুতি দেয়।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ যে কোনও গুরুতর পরিবেশের প্রয়োগ প্রস্তুতকারকের কাছ থেকে আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। কোনো ভুল প্রয়োগ ঘটলে, ওয়ারেন্টি নীতি আর গ্যারান্টি দেওয়া হয় না।
