T5/T8 ফ্লুরোসেন্ট প্রতিস্থাপনের জন্য 160LPW সহ 75W ইউনিভার্সাল LED লিনিয়ার রেট্রোফিট লাইট AEG, Philips, Siteco, Regiolux, Trilux, Ridi, Zumtobel, Siemens, Thorn এর সাথে সামঞ্জস্যপূর্ণ

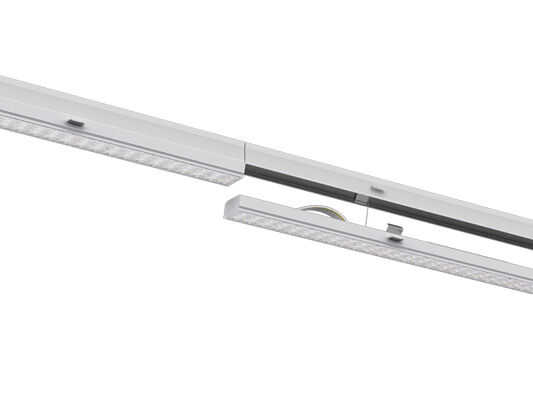

RM5 লিনিয়ার রেট্রোফিট মডিউলটি রেল সিস্টেমে বিদ্যমান T5/T8 ফ্লুরোসেন্ট লাইটিং ফিক্সচার প্রতিস্থাপন করার জন্য তৈরি করা হয়েছে।

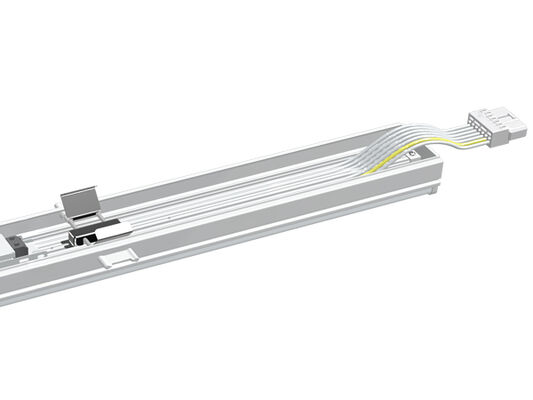

প্রচলিত ফ্লুরোসেন্ট লাইট ফিক্সচারের জন্য, ট্রাঙ্ক রেলের মূল তারগুলি স্ন্যাপ করা যেতে পারে এবং তারের মাধ্যমে সংযোগযোগ্য WAGO এর মাধ্যমে মডিউলের ভিতরে ডিজাইন করা হয়েছে
সংযোগকারী
এটি গত 25 বছরে ইনস্টল করা প্রায় সমস্ত ট্রাঙ্ক রেল সিস্টেমের সাথে কাজ করে, পুরানো 2 x36w, 1 x58w এবং 2 x58w T5/T8 ফ্লুরোসেন্ট আলো প্রতিফলক সহ এবং ছাড়াই প্রতিস্থাপন করার জন্য নিখুঁত রেট্রোফিট সমাধান।
দ্রুত ইনস্টলেশন, 40 সেকেন্ডের মধ্যে সরঞ্জাম ছাড়া বিদ্যমান ট্রাঙ্ক সিস্টেমের সাথে সহজ প্রতিস্থাপন।
বিদ্যমান ট্রাঙ্কিং সিস্টেমে কোনো শারীরিক পরিবর্তনের প্রয়োজন নেই, শুধু প্লাগ অ্যান্ড প্লে করুন

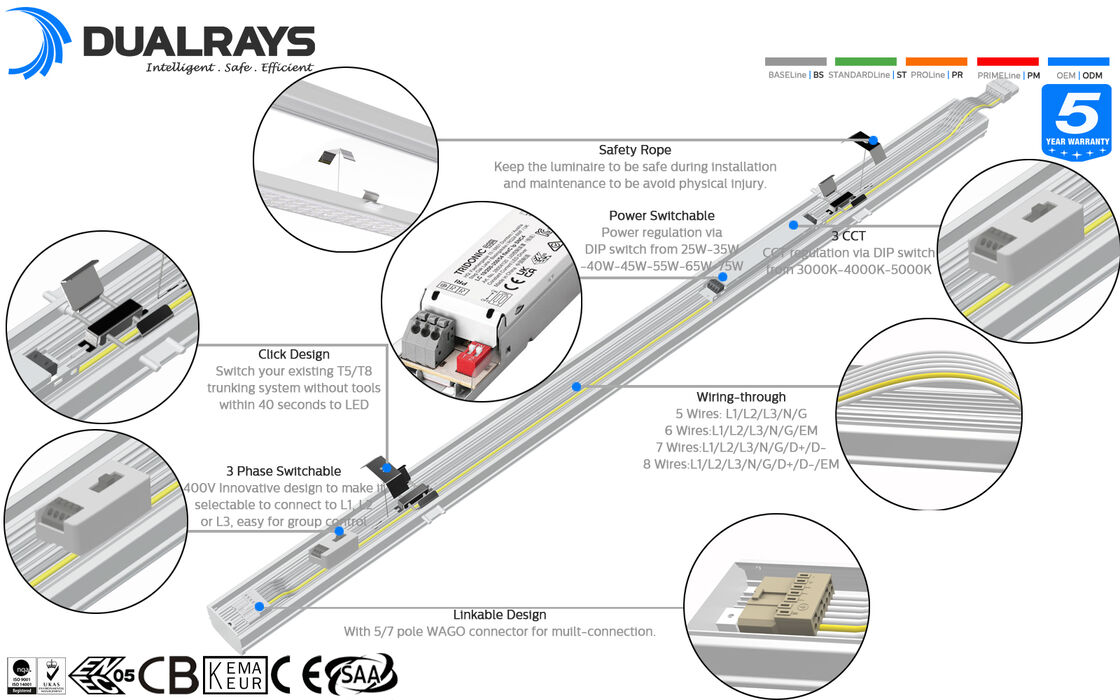

মূল বৈশিষ্ট্য এবং বিশেষ উল্লেখ
- উচ্চ উজ্জ্বলতা SMD2835 LEDs 0.5W 75LM TRIDONIC/PHILIPS/BOKE ড্রাইভার সঙ্গে DIP স্যুইচযোগ্য;
- বিগত 25 বছরে ইনস্টল করা 95% লিডিং ট্রাঙ্কিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ;
- বর্তমান 2x36W, 1x58W এবং 2x58W T5/T8 ফ্লুরোসেন্ট ল্যাম্প বা LED টিউব লাইট রিফ্লেক্টর সহ এবং ছাড়া প্রতিস্থাপনের জন্য আদর্শ রেট্রোফিট সমাধান;
- 30/60/90/110/ডাবল 25/25L/25R, 120 (পিসি কভার সহ) অপটিক্স ঐচ্ছিক;
- IP40/IK08 সুরক্ষা;
- বিদ্যমান ট্রাঙ্কিং সিস্টেমে কোনো শারীরিক পরিবর্তন প্রয়োজনীয় নয়;
- শ্রম খরচ সাশ্রয় এবং দ্বিগুণ নিরাপত্তা নিশ্চয়তার জন্য সংরক্ষিত নিরাপত্তা চেইন;
- বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, DALI, মোশন সেন্সর, দিবালোক সেন্সর, Zigbee এবং জরুরী;
- একক ফেজ (L/N/E) বা তিন ফেজ (L1/L2/L3/N/FG) ঐচ্ছিক;
- L80/B10 @ 58.000 ঘন্টা জীবনকাল;
- বিশেষ প্রকল্পের জন্য উপলব্ধ কাস্টমাইজেশন;
উপলব্ধ বিকল্প
- ড্রাইভার: TRIDONIC / PHILIPS / BOKE নন-সেলভ ড্রাইভার
- কন্ট্রোল এবং ডিমিং: 1-10V, DALI, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি

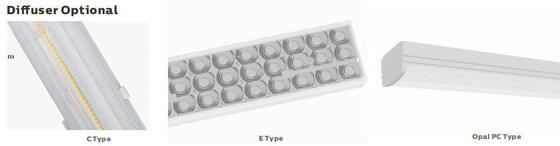

- বিম কোণ: 30/60/90/110/ডাবল 25/25L/25R, 120 (পিসি কভার সহ) অপটিক্স ঐচ্ছিক
- একক ফেজ (L/N/E) বা তিন ফেজ (L1/L2/L3/N/FG) ঐচ্ছিক;

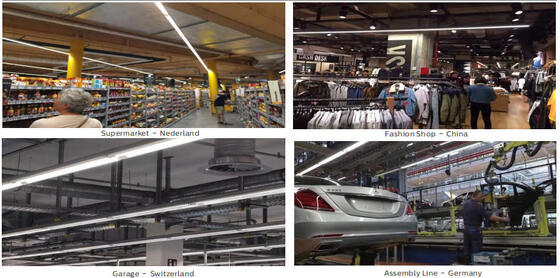

প্রস্তাবিত অ্যাপ্লিকেশন
- বড় আকারের খুচরা আউটলেট;
- শিল্প হল;
- গুদাম স্থান;
- কারখানা হল;
- অন্যান্য আধা-শিল্প অ্যাপ্লিকেশন;
প্রযুক্তিগত বিশেষ উল্লেখ
সাধারণ সিস্টেম
| হাউজিং উপাদান |
EN755 মান অনুযায়ী এক্সট্রুটেড অ্যালুমিনিয়াম |
| ডিফিউজার উপাদান |
UNE-EN ISO 21305-1:2020 মান অনুযায়ী এক্সট্রুডেড PC/PMMA, UV ফিল্টার কন্ডিশনাল (IK10) |
| হাউজিং রঙ |
সাদা (RAL9016), অন্যান্য রং ঐচ্ছিক |
| গ্রুপ নিয়ন্ত্রণ |
3-ফেজ পরিবর্তনযোগ্য ঐচ্ছিক, L1 /L2 /L3 ডিআইপি সুইচ দ্বারা পরিবর্তন করা যেতে পারে |
| LEDs তাপ অপচয় |
ফিনলেস 6063 AL luminaire বডির মাধ্যমে, পরিবাহী তরল ছাড়াই। উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে LED মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করে প্যাসিভ কনভেকশন ডিসিপেশন |
| বাতির ধরন |
LED বিনিময়যোগ্য |
| হালকা আউটলেট |
সরাসরি |
| প্রস্তাবিত মাউন্ট উচ্চতা |
2 - 12 মিটার |
| রক্ষণাবেক্ষণ |
ড্রাইভার / লেন্স খুলুন / স্ক্রু দিয়ে বন্ধ করুন |
| ড্রাইভার |
ডিআইপি সুইচের মাধ্যমে সামঞ্জস্যযোগ্য শক্তি সহ ধ্রুবক কারেন্ট, লুমিনেয়ারে এমবেড করা, প্রি-ওয়ার্ড |
| ডিমিং কন্ট্রোল |
অন-অফ | 1-10V আবছা | ডালি-2 | জাল | জিগবি | কাসাম্বি |
| আইপি রেটিং |
IP40 |
| আইকে রেটিং |
IK08 |
| প্রতিরক্ষামূলক ক্লাস |
ক্লাস I |
| গ্লো ওয়্যার |
850°C (30 এর নিচে) |
| ক্যাবল এন্ট্রি |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (সর্বোচ্চ বিভাগ 4.0mm2) |
| ইনস্টলেশন |
সরাসরি প্রতিস্থাপন |
| স্মার্ট ফাংশন |
জরুরী অবস্থা |
বৈদ্যুতিক সিস্টেম
| তারের মাধ্যমে |
স্ট্যান্ড হিসাবে 3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 ডিমিং তার |
| প্রধান ভোল্টেজ |
220~240VAC/ 50/60Hz, 180-264VDC |
| পাওয়ার ফ্যাক্টর (PF) |
≥0.93 |
| মোট হারমোনিক বিকৃতি (THD) |
~10% |
| আউটপুট প্রকার |
অ-SELV (অ-বিচ্ছিন্ন) |
| ফ্লিকার ফ্যাক্টর |
~1% |
| স্ট্রোবোস্কোপিক ভিজিবিলিটি মেজার (SVM) |
~0.4 |
| স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধি (Pst) |
＜1 |
| টার্মিনাল সংযোগ |
লুপ-থ্রু ওয়্যারিং অন্তর্ভুক্ত, 5/7-মেরু WAGO সংযোগকারী |
| Luminaires শক্তি |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
ফটোমেট্রি সিস্টেম
| এলইডি |
SMD2835 (0.5W) |
| সিসিটি (সম্পর্কিত রঙের তাপমাত্রা) |
একক CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
|
| CRI (কালার রেন্ডারিং ইনডেক্স) |
> 80Ra স্ট্যান্ডার্ডের জন্য (> 90Ra উচ্চতর CRI এর জন্য উপলব্ধ) |
| ফটোবায়োলজিক্যাল সেফটি |
RG0 (ঝুঁকি মুক্ত) |
| EEC (শক্তি দক্ষতা শ্রেণী) |
A++ |
| SDCM (রঙের মিলের মানক বিচ্যুতি) |
＜5 (SDCM <3 ঐচ্ছিক) |
| UGR (4H, 8H) |
24.9 (ক্রস) 23.4 (অনুদৈর্ঘ্য) |

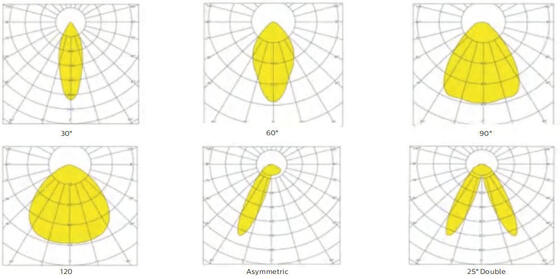

| মরীচি কোণ |
30° | 60° | 90° | 120° | অপ্রতিসম 25° L | অপ্রতিসম 25° R | 25° ডবল |
| গড় Luminaire দরকারী জীবনকাল |
100,000 ঘন্টা (L80B10) |
| ইওল এ লুমেন রক্ষণাবেক্ষণ |
>70% |
| আলোকিত কার্যকারিতা |
160LPW (PROLine) ঐচ্ছিক |
| পণ্য |
আরএম লিনিয়ার LED রেট্রোফিট মডিউল |
| রেট পাওয়ার |
75W DIP (25~75W) |
| Lumens বিতরণ করা হয়েছে @ 5000K, CRI>80 (PRO) |
সর্বোচ্চ 12,000lm |
অপারেশন শর্তাবলী
| অপারেশন তাপমাত্রা / আর্দ্রতা |
-20~ +50℃ (-4°F ~ 122°F) / 5~85% RH, ঘনীভূত নয় |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা |
-40~ +60℃ (-40°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| গড় LED দরকারী সময় L90B10 |
≥0.96 |
| রেট করা নামমাত্র জীবনকাল (Tp <70℃) |
100,000H পর্যন্ত |
| চালক এমটিবিএফ |
500,000H, MIL-HDBK-217F(25℃) |
| কম্পন প্রতিরোধী |
10~500Hz, 5G 12 মিনিট / 1 সাইকেল, 72 মিনিটের জন্য সময়কাল। প্রতিটি X,Y,Z অক্ষ বরাবর |
| অ্যাকোস্টিক নয়েজ |
＜25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি |
5 বছর (7 বছর পর্যন্ত সম্প্রসারণযোগ্য) |
সার্টিফিকেশন
| গ্লোবাল সার্টিফিকেট |
ENEC | সিই | RoHS | ডি-মার্ক | KEMA-KEUR তালিকাভুক্ত, SAA | সি-টিক | আরসিএম | সিবি | ETL/CETL | DLC প্রিমিয়াম |
| নিরাপত্তা নির্দেশিকা |
EN 60598-1 | EN 60598-2-3 | EN 62493 | আইইসি 62471 |
| EMC নির্দেশাবলী |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশাবলী |
আইইসি 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* আলোকিত প্রবাহ সহনশীলতা, শক্তি সহনশীলতা এবং রঙের তাপমাত্রা সহনশীলতা ±5%, 5000K এবং CRI>80।
* আলোর মরীচি, আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা EN13032 আদর্শ সিরিজ এবং LM-79 আদর্শের জন্য EN ISO 17025:2005 আদর্শ অনুসারে পরীক্ষা করা হয়েছে।
* আমাদের ওয়েবসাইটে www.DUALRAYS.com-এ উপলব্ধ পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আপ-টু-ডেট
* পণ্য ডেটা শীটে নির্দেশিত পৃথক সূচকগুলির জন্য আলোকিত প্রবাহ এবং ক্ষমতা সম্পর্কে বিস্তারিত তথ্য।
* LED বিনিংয়ের কারণে মান পরিবর্তন হতে পারে।
* 4000K/80Ra এর উপর ভিত্তি করে Ta=25°C এর জন্য ডেটা শীটে পরামিতি দেওয়া হয়েছে, 70Ra এর সাথে 10% বেশি দক্ষতা

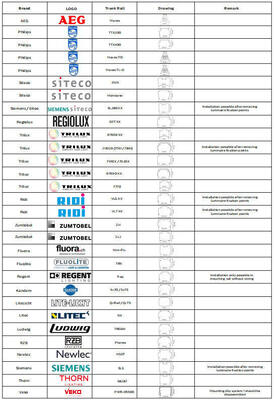

সামঞ্জস্যপূর্ণ সিস্টেম তালিকা
ইনস্টলেশন এবং নিরাপত্তা নির্দেশাবলী
- বৈদ্যুতিক শক এড়াতে, ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে তা নিশ্চিত করুন
- জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে যোগ্য ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ল্যাম্প ইনস্টল এবং পরিচালনা করা উচিত
- বাতিটি খুলুন এবং সাবধানে পরীক্ষা করুন, কোনও ক্ষতির রিপোর্ট করুন এবং পরিবহনের সময় কোনও অংশ ক্ষতিগ্রস্ত হলে সমস্ত প্যাকিং সামগ্রী সংরক্ষণ করুন
- বাতি নষ্ট হলে ব্যবহার করবেন না!
প্রস্তুতকারকের বিবৃতি
LED luminaire এর আন্তর্জাতিক মান অনুযায়ী, DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED লিনিয়ার লাইট (লিনিয়ার রেট্রোফিট মডিউল) সিরিজের পণ্যগুলি শুধুমাত্র অন্দর বা আধা-আউটডোর নিরপেক্ষ পরিবেশে প্রয়োগ করার অনুমতি দেওয়া হয়। DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রতিশ্রুতি দেয়। উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ যে কোনও গুরুতর পরিবেশ প্রয়োগ প্রস্তুতকারকের কাছ থেকে আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। কোনো ভুল প্রয়োগ ঘটলে, ওয়ারেন্টি নীতি আর গ্যারান্টি দেওয়া হয় না।
কোম্পানির ক্ষমতা
- পেশাদার দল:> 15 বছরের অভিজ্ঞতা, নিজস্ব কারখানা, > 10 প্রকৌশলী দল, শক্তিশালী উত্পাদন ক্ষমতা এবং QC ব্যবস্থাপনা সিস্টেম
- নির্ভরযোগ্য ব্র্যান্ড:ইউরোপের গ্রাহকদের সাথে স্থিতিশীল দীর্ঘমেয়াদী সহযোগিতা, নেদারল্যান্ডসের গুদাম উন্নত পরিষেবার জন্য প্রতিষ্ঠিত
- ডায়ালক্স সিমুলেশন:আমাদের ইঞ্জিনিয়ারিং টিম আপনার অ্যাপ্লিকেশন প্যারামিটারের উপর ভিত্তি করে সিমুলেশন পরিষেবা প্রদান করে
- গুণমান মান:সমস্ত LED আলোকচিত্র TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 সার্টিফিকেশন সহ CE, RoHS মান মেনে চলে
শিপিং তথ্য
ছোট অর্ডার জন্য, এক্সপ্রেস শিপিং সুপারিশ করা হয়. বাল্ক অর্ডারের জন্য, সমুদ্র বা ট্রেন শিপিং (ইউরোপ গন্তব্য) সবচেয়ে সাশ্রয়ী কিন্তু বেশি সময় নেয়। জরুরী অর্ডারের জন্য, আমরা এয়ারপোর্টে এয়ার ফ্রেইট এবং আপনার দরজায় আমাদের শিপিং পার্টনার ডেলিভারির পরামর্শ দিই।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: TB7 LED টিউবুলার লাইটের ওয়ারেন্টি কী?
RE: 5 বছরের ওয়ারেন্টি। এই সময়ের মধ্যে যদি আমাদের পক্ষের কোনো মানের সমস্যা দেখা দেয়, আমরা শিপিং খরচ এবং প্রতিস্থাপন কভার করব।
প্রশ্ন 2: আপনি কোন পেমেন্ট পদ্ধতি গ্রহণ করেন?
RE: আমরা ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, টি/টি, এল/সি সহ একাধিক পেমেন্ট পদ্ধতি গ্রহণ করি। বাল্ক অর্ডারের জন্য স্ট্যান্ডার্ড পেমেন্ট হল T/T: অগ্রিম 30%, চালানের আগে 70% ব্যালেন্স। PI তে দেওয়া ব্যাঙ্কের তথ্য।
প্রশ্ন 3: CRI কি?
RE: CRI (কালার রেন্ডারিং ইনডেক্স) নির্দেশ করে যে রঙগুলি আলোর নীচে কতটা সঠিকভাবে প্রদর্শিত হয়। উচ্চতর CRI উচ্চ খরচে আরও ভালো রঙের নির্ভুলতা প্রদান করে। স্ট্যান্ডার্ড CRI হল >80Ra, 90Ra বেশি দামে উপলব্ধ।
প্রশ্ন 4: আমি কি আলাদাভাবে আবাসন কিনতে পারি?
RE: আমরা শুধুমাত্র সম্পূর্ণ লুমিনায়ার ফিক্সচার সরবরাহ করি, তবে SKD/CKD (সেমি-নকড ডাউন/কমপ্লিটলি নকড ডাউন) বিকল্পগুলি উপলব্ধ।
প্রশ্ন 5: আমাদের দেশে আমদানি করার জন্য সস্তা শিপিং খরচ আছে?
RE: ছোট অর্ডারের জন্য, এক্সপ্রেস শিপিং সুপারিশ করা হয়। বাল্ক অর্ডারের জন্য, সমুদ্র বা ট্রেন শিপিং (ইউরোপ গন্তব্য) সবচেয়ে সাশ্রয়ী। জরুরী অর্ডারের জন্য, এয়ারপোর্ট থেকে এয়ার ফ্রেট প্লাস ডেলিভারি সার্ভিসের পরামর্শ দেওয়া হয়।
প্রশ্ন 6: আমাদের নিজস্ব বাজার অবস্থান থাকলে আমরা কি সমর্থন পেতে পারি?
RE: আপনার বিশদ বাজারের প্রয়োজনীয়তা সম্পর্কে আমাদের জানান। আমরা আলোচনা করব এবং আপনার জন্য সর্বোত্তম সমাধান খুঁজতে সহায়ক পরামর্শ প্রস্তাব করব।
প্রশ্ন 7: কি ডিমিং ফাংশন উপলব্ধ?
RE: DALI, PIR, 1-10V ডিমিং উপলব্ধ। বিল্ট-ইন ডেলাইট সেন্সর বুদ্ধিমান নিয়ন্ত্রণ বিকল্পের জন্য উপলব্ধ।
প্রশ্ন 8: আপনার TB7 LED টিউবুলার লাইটের প্রয়োগগুলি কী কী?
RE: অ্যাপ্লিকেশন অন্তর্ভুক্ত: ফ্লুরোসেন্ট NCF জন্য প্রতিস্থাপন; খাদ্য প্রক্রিয়াকরণ উদ্ভিদ; রাসায়নিক সুবিধা; পশু স্থিতিশীল গুদাম; গাড়ি ধোয়ার জায়গা; আউটডোর এবং ইনডোর অবস্থান.
