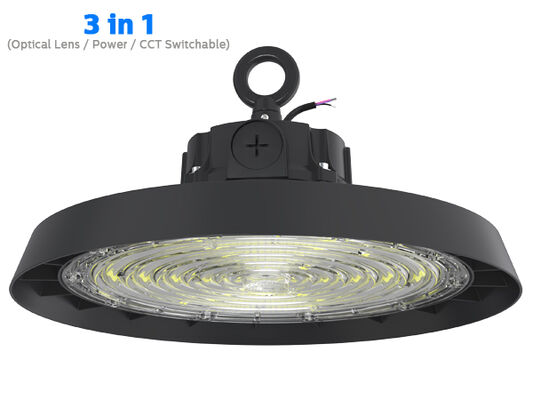

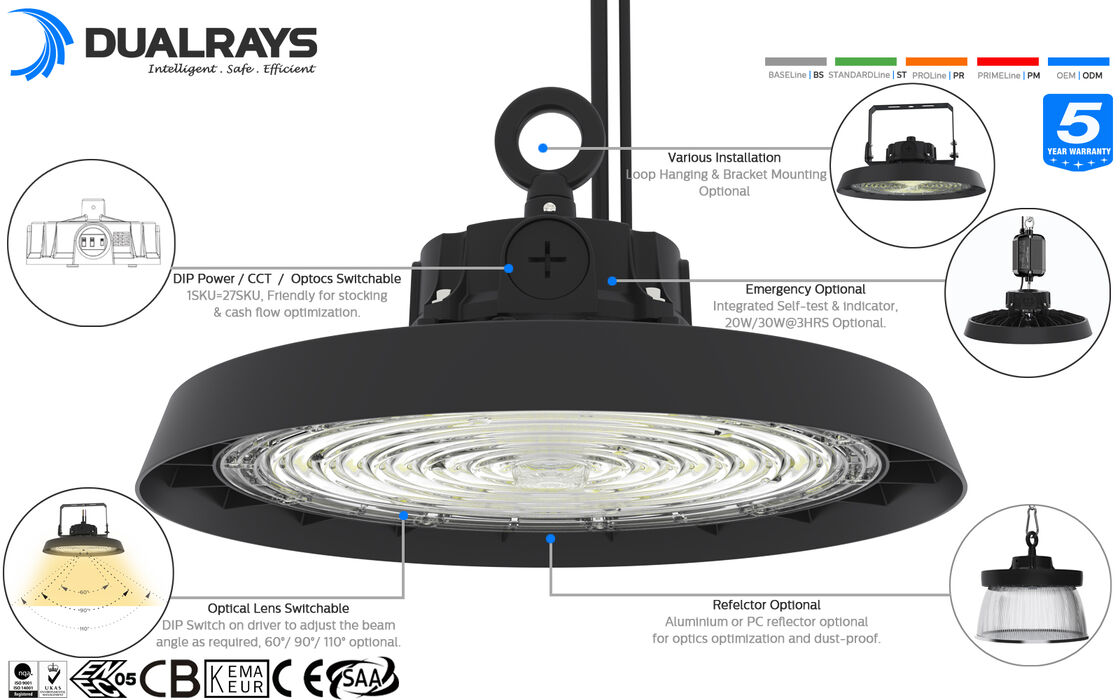

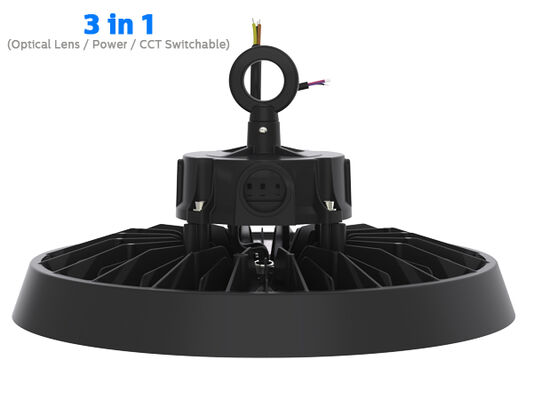

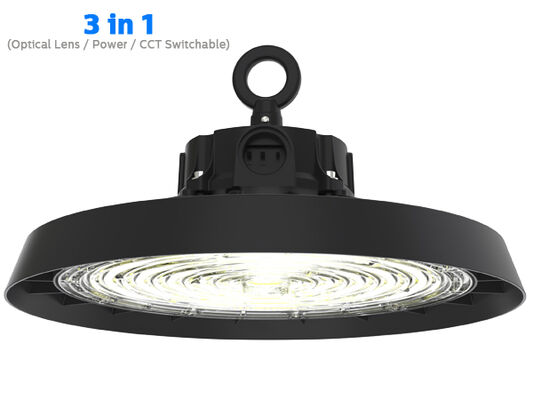

* ADC12 ডাই-কাস্টিং Al, ইন্টিগ্রালি মোল্ড ফোরজিং, চমৎকার তাপ পরিবাহিতা;

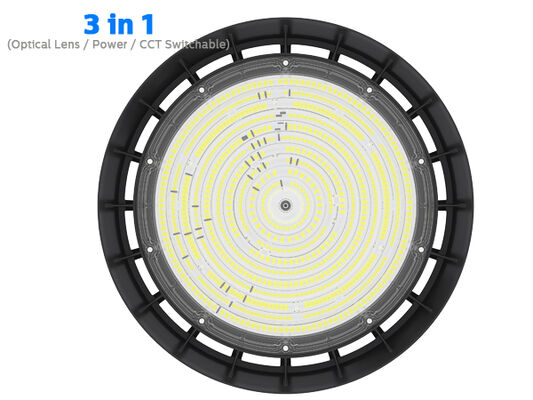

* SAN'AN / LUMILEDS উচ্চ উজ্জ্বলতা SMD2835 LED, DUALRAYS নিজস্ব-উন্নত ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* 60°/90°/120° বিম অ্যাঙ্গেল ঐচ্ছিক;
* ক্ষয় প্রতিরোধী পাউডার লেপযুক্ত ফিনিশ;
* একাধিক ইনস্টলেশন: লুপ হ্যাংিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;

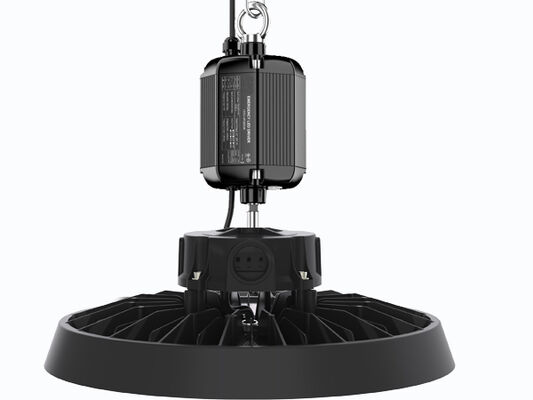

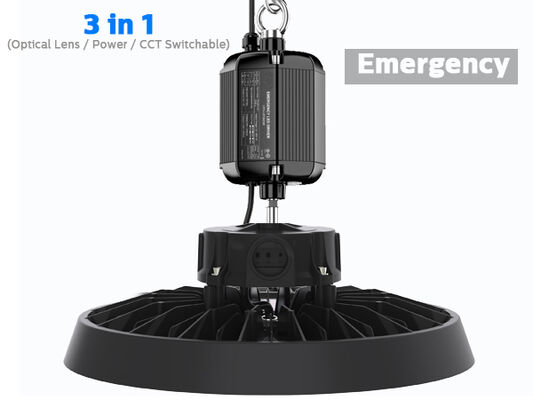

* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং জরুরি অবস্থা;
* 3 CCT ঐচ্ছিক (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP সুইচযোগ্য পাওয়ার স্ট্যান্ডার্ড হিসাবে (100%-80%-60%);

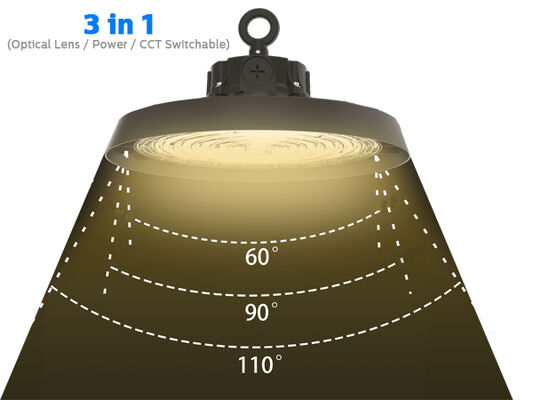

* DIP সুইচযোগ্য অপটিক্যাল লেন্স (60°/90°/110°) ঐচ্ছিক (200W PROLine সংস্করণ);
* কোন UV বা IR নেই এবং সম্পূর্ণরূপে পারদ মুক্ত;
* L80/B10 @ 65.000h;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থন;
বিকল্প:
> ড্রাইভার: Meanwell//SOSEN।
> 3 CCT ঐচ্ছিক;
> DIP সুইচযোগ্য পাওয়ার (100%-80%-60%);
> DIP সুইচযোগ্য অপটিক্যাল লেন্স (60°/90°/110°) ঐচ্ছিক (200W PROLine সংস্করণ)
> নিয়ন্ত্রণ এবং ডিমিং: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং জরুরি অবস্থা;
> প্রতিফলক : PC প্রতিফলক কভার সহ / ছাড়া। পাইপ মাউন্টিং।
> ইনস্টলেশন: লুপ হ্যাংিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
> ঐতিহ্যবাহী HID বা MH আলোর উৎসের প্রতিস্থাপন;
> কারখানা হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগাস্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী ল্যাম্প প্রতিস্থাপন;
| পাওয়ার/W সাইজ A / মিমি সাইজ B / মিমি সাইজ C / মিমি সাইজ D / মিমি সাইজ E / মিমি |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| সাধারণ সিস্টেম |
হাউজিং উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড অনুযায়ী পাউডার লেপা |
| ডিফিউজার উপাদান: UNE-EN ISO 294-2:2019 স্ট্যান্ডার্ড অনুযায়ী ইনজেকশন করা PC, UV ফিল্টার শর্তসাপেক্ষ(IK08) |
| হাউজিং রঙ: ধাতব কালো (RAL9017), অন্যান্য রঙ ঐচ্ছিক |
| সিলিং গ্যাসকেট: সিলিকন ফেনা |
LEDs তাপ অপচয়: ফিনলেস ADC12 AL লুমিনিয়ার বডি এর মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন অপচয়
LED মডিউলগুলির সাথে একটি উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে তাপীয় যোগাযোগ নিশ্চিত করা |
| অপটিক্যাল সিস্টেম: লেন্স অপটিক, PC/অ্যালু-প্রতিফলক ঐচ্ছিক |
| ফিনিশ: পলিয়েস্টার পাউডার পেইন্ট কোটিং, ইলেক্ট্রোস্ট্যাটিক্যালি স্প্রে করা এবং ওভেনে ঊর্ধ্বপাতিত, ক্ষয় প্রতিরোধী |
| প্রস্তাবিত মাউন্ট করা উচ্চতা: 5 - 15 মিটার |
| রক্ষণাবেক্ষণ: LED পরিবর্তনযোগ্য নয়, ড্রাইভার পরিবর্তনযোগ্য |
| ড্রাইভার: DIP সুইচের মাধ্যমে ঐচ্ছিক পাওয়ার নিয়মিত, লুমিনিয়ারে এম্বেড করা, প্রি-ওয়্যারড |
| ডিমিং কন্ট্রোল: চালু-বন্ধ | 1-10V ডিমিং | DALI-2 | জিগবি |
| IP (ইনগ্রেস প্রোটেকশন রেটিং): IP65 |
| IK (ইম্প্যাক্ট রেজিস্ট্যান্স): IK08 |
| সুরক্ষামূলক শ্রেণী: শ্রেণী Ⅰ |
| গ্লো ওয়্যার: 750°C (30s এর নিচে) |
| কেবল গ্রন্থি: প্লাস্টিক M20x1.5 – IP68 | প্লাস্টিক M25x1.5 – IP68 (ঐচ্ছিক) |

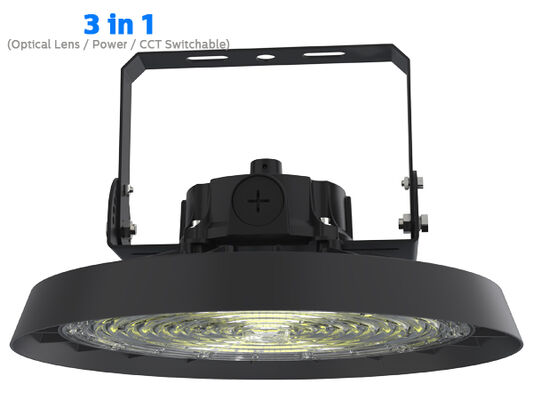

| ইনস্টলেশন: লুপ হ্যাংিং | ব্র্যাকেট মাউন্টিং |

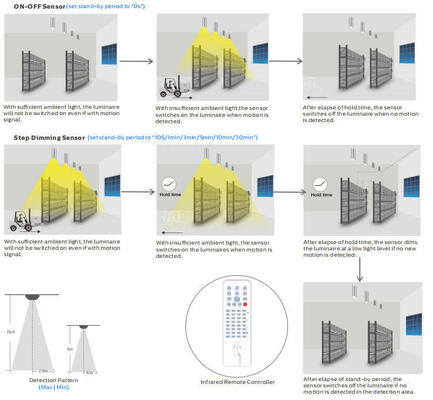

| স্মার্ট ফাংশন: ডেলাইট থ্রেশহোল্ড সহ PIR সেন্সর| ডেলাইট থ্রেশহোল্ড বা ডেলাইট হার্ভেস্টিং সহ মাইক্রোওয়েভ সেন্সর| জরুরি অবস্থা |
| উপরের দিকে আলোর আউটপুট অনুপাত: ULOR 0 |
| নিম্নমুখী আলোর আউটপুট অনুপাত: DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগ: 0.3m 3*1.0mm2 স্ট্যান্ডার্ড হিসাবে, সর্বোচ্চ 3x2.5mm2 + 2x1.5 mm2 ডিমিং তার, বিনামূল্যে তারের প্রান্ত, EU/AU/US প্লাগের জন্য তৈরি করা তারের দৈর্ঘ্য বিকল্প |
| প্রধান ভোল্টেজ: 100~277VAC/ 50/60Hz, 140-280VDC |
| পাওয়ার ফ্যাক্টর (PF): ≥0.97 |
| মোট হারমোনিক ডিস্টরশন (THD): ＜20% |
| সার্জ সুরক্ষা: DM: 6kV,CM: 6kV, ক্রাইটেরিয়ন B |
SPD (ঐচ্ছিক): টাইপ 2, 10kV এবং 20kA ট্রানজিয়েন্ট সার্জ প্রোটেক্টর। থার্মোফিউজের সাথে সিরিজ সংযোগ
এর পরিষেবা জীবনের শেষে আরও কার্যকর সুরক্ষার জন্য ডিসকানেক্টর |
| আউটপুট প্রকার: নন-সেলভ(অ-বিচ্ছিন্ন) |
| ফ্লিকার ফ্যাক্টর: ＜1% স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধিযোগ্যতা (Pst) ＜1 |
| স্ট্রোবোস্কোপিক দৃশ্যমানতা পরিমাপ (SVM): ＜0.4 |
| স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধিযোগ্যতা (Pst): ＜1 |
| লুমিনিয়ার পাওয়ার B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS সার্কিট ব্রেকারগুলির মাধ্যমে মডিউল 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| ফোটোমেট্রি সিস্টেম |
| LEDs: SMD2835 (1W) |
|
CCT (সম্পর্কিত রঙের তাপমাত্রা): একক CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
|
| CRI (রঙ রেন্ডারিং সূচক): স্ট্যান্ডার্ডের জন্য >80Ra (>90Ra উচ্চতর CRI-এর জন্য উপলব্ধ) |
| ফোটোবায়োলজিক্যাল নিরাপত্তা: RG0 (ঝুঁকি থেকে অব্যাহতি) |
| EEC (শক্তি দক্ষতা শ্রেণী): A++ |
| SDCM (রঙ মিলের স্ট্যান্ডার্ড ডেভিয়েশন): ＜5 (SDCM<3 ঐচ্ছিক) |
|
UGR (4H, 8H) : 33.9 (ক্রস)
33.9 (অনুদৈর্ঘ্য)
|

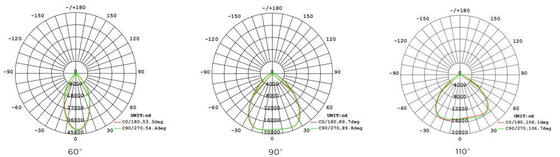

| বিম অ্যাঙ্গেল: 60° | 90° | 120° ঐচ্ছিক |
| গড় লুমিনিয়ার উপযোগী জীবনকাল: 65.000 ঘন্টা (L80B10) |
| e.o.l-এ লুমেন রক্ষণাবেক্ষণ। >70% |
| আলোকসজ্জা কার্যকারিতা: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) ঐচ্ছিক |
| রেটেড পাওয়ার: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) সর্বোচ্চ। 15.000lm সর্বোচ্চ। 22.500lm সর্বোচ্চ। 30.000lm সর্বোচ্চ। 36.000lm সর্বোচ্চ। 45.000lm |
|
লুমেন বিতরণ করা হয়েছে
@ 5000K, CRl>80 (PRIME) সর্বোচ্চ। 17.000lm সর্বোচ্চ। 25.500lm সর্বোচ্চ। 34.000lm সর্বোচ্চ। 40.800lm সর্বোচ্চ। 51.000lm
|
| (ULTRA) সর্বোচ্চ। 19.000lm সর্বোচ্চ। 28.500lm সর্বোচ্চ। 38.000lm সর্বোচ্চ। 45.600lm সর্বোচ্চ। 57.000lm |
| অপারেশন শর্ত |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| সংরক্ষণ তাপমাত্রা / আর্দ্রতা: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, ঘনীভূত নয় |
| গড় LED উপযোগী সময় L80B10: ≥100.000H |
| রেটেড নামমাত্র জীবনকাল (Tp <70℃): 100,000H পর্যন্ত |
| ড্রাইভার MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| কম্পন প্রতিরোধী: 10~500Hz,5G 12min / 1cycle, সময়কাল 72 মিনিটের জন্য। X,Y,Z অক্ষ বরাবর প্রতিটি |
| শব্দ: ＜25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি: 5 বছর (7 বছর পর্যন্ত প্রসারিত) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | CE | RoHS | D-মার্ক | KEMA-KEUR তালিকাভুক্ত, SAA | C-Tick | RCM | CB | ETL/CETL | DLC প্রিমিয়াম |
| নিরাপত্তা নির্দেশিকা: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC নির্দেশিকা: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* আলোকসজ্জা প্রবাহ সহনশীলতা, পাওয়ার সহনশীলতা এবং রঙের তাপমাত্রা সহনশীলতা ±5%, 5000K এবং CRl>80।
* আলোকরশ্মি, আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা EN ISO 17025:2005 নর্ম অনুসারে EN13032 নর্ম সিরিজের জন্য এবং LM-79 নর্ম অনুসারে পরীক্ষা করা হয়েছিল।
* আপ-টু-ডেট পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইটে উপলব্ধ www.DUALRAYS.com
* পৃথক সূচকগুলির জন্য আলোকসজ্জা প্রবাহ এবং শক্তির বিস্তারিত তথ্য পণ্য ডেটা শীটে নির্দেশিত হয়েছে।
* LED বিনিং-এর কারণে মান পরিবর্তন হতে পারে।
* ডেটা শীটের প্যারামিটারগুলি Ta=25°C-এর জন্য দেওয়া হয়েছে, 4000K/80Ra-এর উপর ভিত্তি করে, 70Ra-এর সাথে 10% দক্ষতা বেশি
1. প্রথমে লুমিনিয়ারের পাওয়ার বন্ধ করুন।
2. হাত দিয়ে সাবধানে IP65 কভারটি সরান।
3. পছন্দসই সেটিং-এ স্লাইড-সুইচটি হাত দিয়ে সামঞ্জস্য করুন - কোনো ধাতব সরঞ্জাম ব্যবহার করবেন না।
4. IP65-কভারটি আবার জায়গায় রাখুন।
5. লুমিনিয়ারের পাওয়ার চালু করুন।
ইনস্টলেশন থেকে ব্র্যাকেটটি বের করুন স্ক্রু ড্রাইভার দিয়ে হাইবেতে ব্র্যাকেটটি ঠিক করুন, সম্পন্ন হয়েছে।
ব্র্যাকেটের পাশ, এবং ড্রাইভারের সাথে 3টি তারের সংযোগ করুন। অন্যটিতে মাইক্রোওয়েভ সেন্সরটি সংযুক্ত করুন
প্যাকেজ।
পাওয়ার বন্ধ করুন, AC তারের সংযোগ করুন।
ডিমিং সংযোগ (ডিমেবল ড্রাইভার সহ)
1. 0-10V ডিমিং-এর সাথে সামঞ্জস্যপূর্ণ।
2. উপরের চিত্রের মতো তারের সংযোগ করুন।
| পাওয়ার/W ভিতরের বাক্স বাইরের কার্টন QTY”/CTN ইউনিট N.W G.W/কার্টন |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
ইনস্টলেশনের আগে অনুগ্রহ করে নীচের সমস্ত নির্দেশাবলী পড়ুন:
* বৈদ্যুতিক শক এড়াতে, অনুগ্রহ করে নিশ্চিত করুন যে ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ করা হয়েছে।
* ল্যাম্পটি অবশ্যই একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ন্যাশনাল ইলেকট্রিক্যাল কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুযায়ী ইনস্টল ও পরিচালনা করতে হবে।
* ল্যাম্পটি সাবধানে আনপ্যাক করুন এবং পরীক্ষা করুন, কোনো ক্ষতির রিপোর্ট করুন এবং পরিবহনের সময় পণ্যের কোনো অংশ ক্ষতিগ্রস্ত হলে সমস্ত প্যাকিং উপকরণ সংরক্ষণ করুন।
* ল্যাম্প ক্ষতিগ্রস্ত হলে, এটি ব্যবহার করবেন না!
বিবৃতি:
LED লুমিনিয়ারের আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED হাইবে লাইট (UFO হাইবে) সিরিজের পণ্যগুলি শুধুমাত্র ইনডোর বা আধা-আউটডোর নিরপেক্ষ পরিবেশে প্রয়োগ করার অনুমতি দেওয়া হয়। ইতিমধ্যে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রতিশ্রুতি দেয়।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ কোনো গুরুতর পরিবেশগত অ্যাপ্লিকেশন প্রস্তুতকারকের কাছ থেকে আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। কোনো ভুল প্রয়োগ ঘটলে, ওয়ারেন্টি নীতি আর নিশ্চিত করা হবে না।
