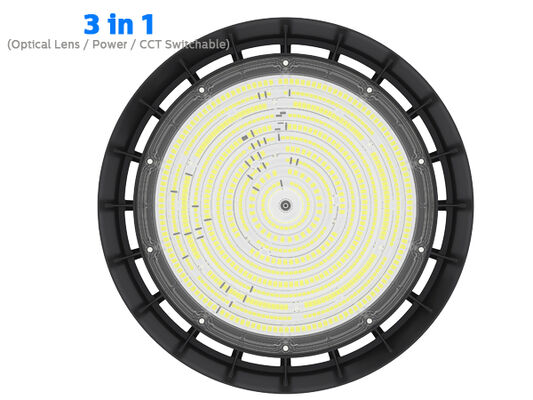

* ADC12 ডাই-কাস্টিং অ্যালুমিনিয়াম, ইন্টিগ্রাল মোল্ড ফোরজিং, চমৎকার তাপ পরিবাহিতা;
* SAN'AN / LUMILEDS উচ্চ উজ্জ্বলতা SMD2835 LED, DUALRAYS নিজস্ব-উন্নত ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* 60°/90°/120° বিম কোণ ঐচ্ছিক;
* ক্ষয়রোধী পাউডার কোটেড ফিনিশ;
আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে।একাধিক ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
* 3 CCT ঐচ্ছিক (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* স্ট্যান্ডার্ড হিসাবে DIP সুইচযোগ্য পাওয়ার (100%-80%-60%);
* DIP সুইচযোগ্য অপটিক্যাল লেন্স (60°/90°/110°) ঐচ্ছিক (200W PROLine সংস্করণ);
* কোন UV বা IR নেই এবং সম্পূর্ণ পারদ মুক্ত;
* L80/B10 @ 65,000 ঘন্টা;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থিত;
বিকল্প:
> ড্রাইভার: Meanwell//SOSEN।
> 3 CCT ঐচ্ছিক;
> DIP সুইচযোগ্য পাওয়ার (100%-80%-60%);
> DIP সুইচযোগ্য অপটিক্যাল লেন্স (60°/90°/110°) ঐচ্ছিক (200W PROLine সংস্করণ)
> নিয়ন্ত্রণ এবং ডিমিং: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
> রিফ্লেক্টর: পিসি রিফ্লেক্টর সহ / ছাড়া কভার। পাইপ মাউন্টিং।
> ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
> ঐতিহ্যবাহী HID বা MH আলোর উৎসের প্রতিস্থাপন;

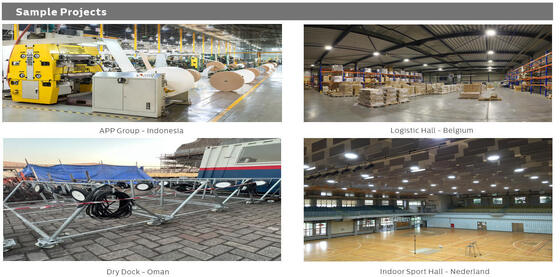

> ফ্যাক্টরি হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগাস্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী ল্যাম্প প্রতিস্থাপন;
| পাওয়ার/ওয়াট আকার A / মিমি আকার B / মিমি আকার C / মিমি আকার D / মিমি আকার E / মিমি |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| সাধারণ সিস্টেম |
হাউজিং উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড অনুযায়ী পাউডার কোটেড |
| ডিফিউজার উপাদান: ইনজেক্টেড পিসি UNE-EN ISO 294-2:2019 স্ট্যান্ডার্ড অনুযায়ী, UV ফিল্টার শর্তাধীন (IK08) |
| হাউজিং রঙ: মেটালিক ব্ল্যাক (RAL9017), অন্যান্য রঙ ঐচ্ছিক |
| সিলিং গ্যাসকেট: সিলিকন ফোম |
LEDs তাপ অপচয়: ফিনলেস ADC12 AL লুমিনিয়ার বডির মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন ডিসিপেশন
উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে LED মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করা |
| অপটিক্যাল সিস্টেম: লেন্স অপটিক, পিসি/আলু-রিফ্লেক্টর ঐচ্ছিক |
| ফিনিশ: পলিয়েস্টার পাউডার পেইন্ট কোটিং, ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে করা এবং ওভেনে সাবলিমেশন করা, ক্ষয় প্রতিরোধী |
| প্রস্তাবিত মাউন্টেড উচ্চতা: 5 - 15 মিটার |
| রক্ষণাবেক্ষণ: LED বিনিময়যোগ্য নয়, ড্রাইভার বিনিময়যোগ্য |
| ড্রাইভার: DIP সুইচ দ্বারা ঐচ্ছিকভাবে পাওয়ার অ্যাডজাস্টেবল সহ কনস্ট্যান্ট কারেন্ট, লুমিনিয়ারের মধ্যে এমবেডেড, প্রি-ওয়্যারড |
| ডিমিং কন্ট্রোল: অন-অফ | 1-10V ডিমিং | DALI-2 | জিগবি |
| IP (ইনগ্রেস প্রোটেকশন রেটিং): IP65 |
| IK (ইমপ্যাক্ট রেজিস্ট্যান্স): IK08 |
| সুরক্ষামূলক ক্লাস: ক্লাস Ⅰ |
| গ্লো ওয়্যার: 750°C (30 সেকেন্ডের নিচে) |
| কেবল গ্ল্যান্ড: প্লাস্টিক M20x1.5 – IP68 | প্লাস্টিক M25x1.5 – IP68 (ঐচ্ছিক) |
| ইনস্টলেশন: লুপ হ্যাংগিং | ব্র্যাকেট মাউন্টিং |

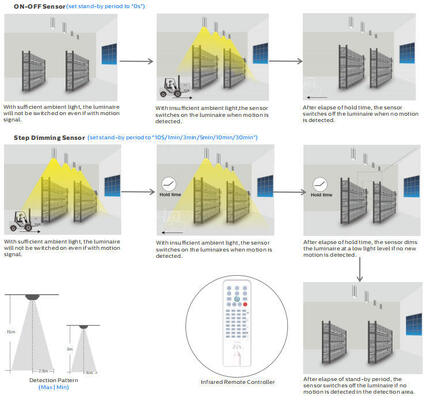

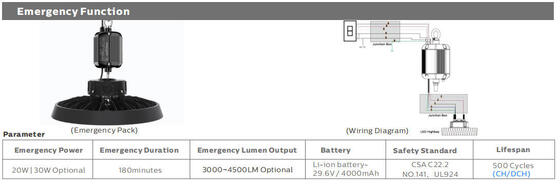

| স্মার্ট ফাংশন: ডেলাইট থ্রেশহোল্ড সহ PIR সেন্সর | ডেলাইট থ্রেশহোল্ড বা ডেলাইট হার্ভেস্টিং সহ মাইক্রোওয়েভ সেন্সর | ইমার্জেন্সি |
| উপরের দিকে আলোর আউটপুট অনুপাত: ULOR 0 |
| নীচের দিকে আলোর আউটপুট অনুপাত: DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগ: 0.3 মি 3*1.0mm² স্ট্যান্ডার্ড হিসাবে, সর্বোচ্চ 3x2.5mm² + 2x1.5 mm² ডিমিং তার, ফ্রি তারের প্রান্ত, EU/AU/US প্লাগ সহ কাস্টমাইজড দৈর্ঘ্যের তার বিকল্পের জন্য |
| প্রধান ভোল্টেজ: 100~277VAC/ 50/60Hz, 140-280VDC |
| পাওয়ার ফ্যাক্টর (PF): ≥0.97 |
| মোট হারমোনিক ডিসটর্শন (THD): <20% |
| সার্জ প্রোটেকশন: DM: 6kV, CM: 6kV, ক্রাইটেরিয়ন বি |
SPD (ঐচ্ছিক): টাইপ 2, 10kV এবং 20kA ট্রানজিয়েন্ট সার্জ প্রোটেক্টর। এর পরিষেবা জীবনের শেষে আরও কার্যকর সুরক্ষার জন্য থার্মোফিউজ ডিসকানেক্টরের সাথে সিরিজ সংযোগ
আউটপুট টাইপ: নন-SELV (নন-আইসোলেটেড) |
| ফ্লিকার ফ্যাক্টর: <1% স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধি (Pst) <1 |
| স্ট্রোবোস্কোপিক ভিজিবিলিটি মেজার (SVM): <0.4 |
| স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধি (Pst): <1 |
| লুমিনিয়ার্স পাওয়ার B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| মডিউল LSS সার্কিট ব্রেকারগুলির মাধ্যমে 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| ফটমেট্রি সিস্টেম |
| LEDs: SMD2835 (1W) |
| CCT (কররেলেটেড কালার টেম্পারেচার): সিঙ্গেল CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
|
3CCT ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
CRI (কালার রেন্ডারিং ইনডেক্স): স্ট্যান্ডার্ডের জন্য >80Ra (উচ্চতর CRI এর জন্য >90Ra উপলব্ধ)
|
| ফটবায়োলজিক্যাল সেফটি: RG0 (ঝুঁকি থেকে মুক্ত) |
| EEC (এনার্জি এফিসিয়েন্সি ক্লাস): A++ |
| SDCM (কালার ম্যাচিং এর স্ট্যান্ডার্ড ডেভিয়েশন): <5 (SDCM |
| <3 ঐচ্ছিক)UGR (4H, 8H): 33.9 (ক্রস) |
|
33.9 (লংগিটিউডিনাল)

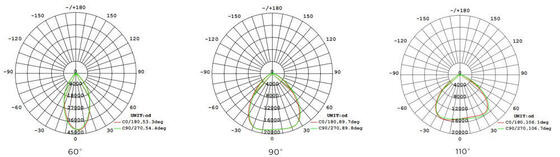

বিম অ্যাঙ্গেল: 60° | 90° | 120° ঐচ্ছিক
|
| গড় লুমিনিয়ার দরকারী জীবনকাল: 65,000 ঘন্টা (L80B10) |
| e.o.l. এ লুমেন রক্ষণাবেক্ষণ >70% |
| লুমিনাস এফিসিয়েন্সি: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) ঐচ্ছিক |
| রেটেড পাওয়ার: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) সর্বোচ্চ 15,000lm সর্বোচ্চ 22,500lm সর্বোচ্চ 30,000lm |
| সর্বোচ্চ 36,000lm সর্বোচ্চ 45,000lm ডেলিভার করা লুমেন |
|
@ 5000K, CRl>80 (PRIME) সর্বোচ্চ 17,000lm সর্বোচ্চ 25,500lm সর্বোচ্চ 34,000lm
সর্বোচ্চ 40,800lm সর্বোচ্চ 51,000lm(ULTRA) সর্বোচ্চ 19,000lm সর্বোচ্চ 28,500lm সর্বোচ্চ 38,000lm
|
| সর্বোচ্চ 45,600lm সর্বোচ্চ 57,000lmঅপারেশন কন্ডিশন |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, ঘনীভূত নয় |
| গড় LED দরকারী সময় L80B10: ≥100,000H |
| রেটেড নমিনাল লাইফটাইম (Tp |
| <70°C): 100,000H পর্যন্তড্রাইভার MTBF: 198,000H, MIL-HDBK-217F(25°C) |
| কম্পন প্রতিরোধী: 10~500Hz, 5G 12 মিনিট / 1 চক্র, 72 মিনিটের জন্য সময়কাল। প্রতিটি X, Y, Z অক্ষ বরাবর |
| অ্যাকোস্টিক নয়েজ: <25dB (30 সেমি দূরত্ব, স্বাভাবিক অপারেশন) |
| ওয়ারেন্টি: 5 বছর (7 বছর পর্যন্ত সম্প্রসারণযোগ্য) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| সিকিউরিটি ডাইরেক্টিভস: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC ডাইরেক্টিভস: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য ডাইরেক্টিভস: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * লুমিনাস ফ্লাক্স টলারেন্স, পাওয়ার টলারেন্স এবং কালার টেম্পারেচার টলারেন্স ±5%, 5000K এবং CRl>80। |
* লাইটিং বিম, আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা EN13032 নরম সিরিজ এবং LM-79 নরমের জন্য EN ISO 17025:2005 নর্ম অনুসারে পরীক্ষা করা হয়েছে।
* আপ-টু-ডেট পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইটে www.DUALRAYS.com এ উপলব্ধ
* পৃথক সূচকগুলির জন্য লুমিনাস ফ্লাক্স এবং পাওয়ারের বিস্তারিত তথ্য পণ্যের ডেটা শীটে নির্দেশিত।
* LED বিন্নিংয়ের কারণে মান পরিবর্তন সাপেক্ষে হতে পারে।
* ডেটা শীটের প্যারামিটারগুলি Ta=25°C এর জন্য দেওয়া হয়, 4000K/80Ra এর উপর ভিত্তি করে, 70Ra সহ 10% বেশি দক্ষতা

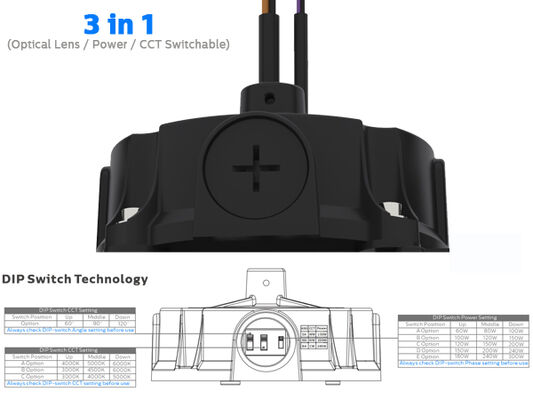

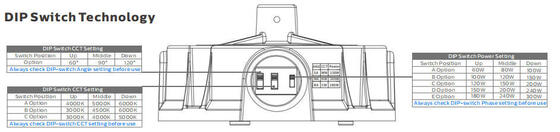

1. প্রথমে লুমিনিয়ার পাওয়ার বন্ধ করুন।
2. হাত দিয়ে IP65 কভারটি সাবধানে সরান।
3. হাত দিয়ে স্লাইড-সুইচটি পছন্দসই সেটিংয়ে সামঞ্জস্য করুন - কোনও ধাতব সরঞ্জাম ব্যবহার করবেন না।
4. IP65-কভারটি আবার জায়গায় রাখুন।
5. লুমিনিয়ার পাওয়ার চালু করুন।
ইনস্টলেশনের জন্য ব্র্যাকেটটি বের করুন। স্ক্রু ড্রাইভার দিয়ে হাইবেতে ব্র্যাকেটটি ঠিক করুন, শেষ।

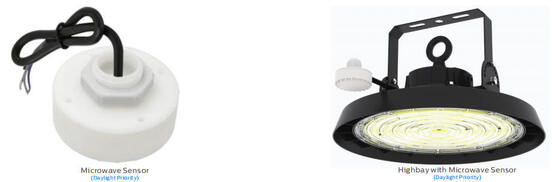

ব্র্যাকেটের পাশ এবং ড্রাইভারের সাথে 3টি তারের ওয়্যারিং। অন্য দিকে মাইক্রোওয়েভ সেন্সরটি সংযুক্ত করুন
প্যাকেজ।
পাওয়ার বন্ধ করুন, এসি তার সংযোগ করুন।
ডিমিং সংযোগ (ডিমযোগ্য ড্রাইভার সহ)
1.0-10V ডিমিং এর সাথে সামঞ্জস্যপূর্ণ।
2. উপরের ডায়াগ্রাম অনুযায়ী তারগুলি সংযোগ করুন।

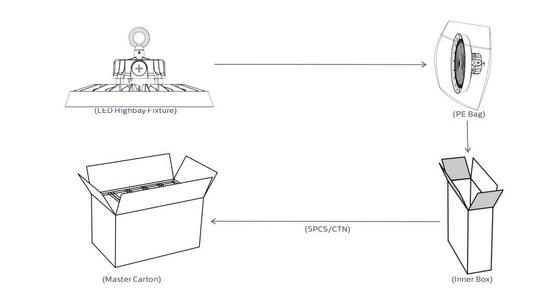

পাওয়ার/ওয়াট ইনার বক্স আউটার কার্টন QTY”/CTN ইউনিট N.W G.W/কার্টন
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
| ইনস্টলেশনের আগে অনুগ্রহ করে নীচের সমস্ত নির্দেশাবলী পড়ুন: |
* বৈদ্যুতিক শক এড়াতে, ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে কিনা তা নিশ্চিত করুন।
* জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ল্যাম্পটি ইনস্টল এবং পরিচালনা করা উচিত।
* ল্যাম্পটি আনপ্যাক করুন এবং সাবধানে পরীক্ষা করুন, কোনও ক্ষতি রিপোর্ট করুন এবং পণ্যের কোনও অংশ পরিবহনের সময় ক্ষতিগ্রস্ত হলে সমস্ত প্যাকিং সামগ্রী সংরক্ষণ করুন।
* যদি ল্যাম্পটি ক্ষতিগ্রস্ত হয় তবে এটি ব্যবহার করবেন না!
বিবৃতি:
LED লুমিনিয়ারের আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED হাইবে লাইট (UFO হাইবে) সিরিজের পণ্যগুলি শুধুমাত্র অভ্যন্তরীণ বা আধা-বহিরাগত নিরপেক্ষ পরিবেশে প্রয়োগের জন্য অনুমোদিত। ইতিমধ্যে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রদান করে।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ কোনও গুরুতর পরিবেশগত অ্যাপ্লিকেশন প্রস্তুতকারকের কাছ থেকে অফিসিয়াল নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। যদি কোনও অপপ্রয়োগ ঘটে, তবে ওয়ারেন্টি নীতি আর নিশ্চিত নয়।
*
আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে। দল: >15 বছরের অভিজ্ঞতা, নিজস্ব কারখানা, >10 জন প্রকৌশলী দল, শক্তিশালী উৎপাদন ক্ষমতা এবং QC ব্যবস্থাপনা সিস্টেম, ভাল মানের পণ্য এবং পরিষেবা উভয়ই সরবরাহ করে;* নির্ভরযোগ্য ব্র্যান্ড:
ইউরোপীয় গ্রাহকদের সাথে স্থিতিশীল এবং দীর্ঘমেয়াদী সহযোগিতা তৈরি করেছে, উচ্চ প্রশংসা এবং বিশ্বাস অর্জন করেছে, এবং উন্নত পরিষেবার জন্য নেদারল্যান্ডসে গুদাম রয়েছে;*
আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে।আপনার অ্যাপ্লিকেশনের প্যারামিটারগুলি আমাদের পাঠান, যেমন দূরত্ব, উচ্চতা, প্রস্থ ইত্যাদি, আমাদের প্রকৌশলী দল আপনার চাহিদা অনুযায়ী সিমুলেশন করবে এবং আপনাকে সেরা পণ্যটি সুপারিশ করবে;*
আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে।TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 নেতৃস্থানীয় পণ্যগুলির জন্য তালিকাভুক্ত।শিপমেন্ট:
