* এডিসি১২ ডাই-কাস্টিং আল,ইন্টিগ্রেটেড মোল্ড ফোরজিং,উৎকৃষ্ট তাপ পরিবাহিতা;
* SAN'AN / LUMILEDS উচ্চ উজ্জ্বলতা SMD2835 LEDs, DUALRAYS নিজস্ব বিকাশ ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* 60°/90°/120° রশ্মি কোণ ঐচ্ছিক;
* ক্ষয় প্রতিরোধী পাউডার লেপযুক্ত ফিনিস;
*একাধিক ইনস্টলেশনঃ লুপ হ্যাং, সিলিং মাউন্ট, ওয়াল মাউন্ট;

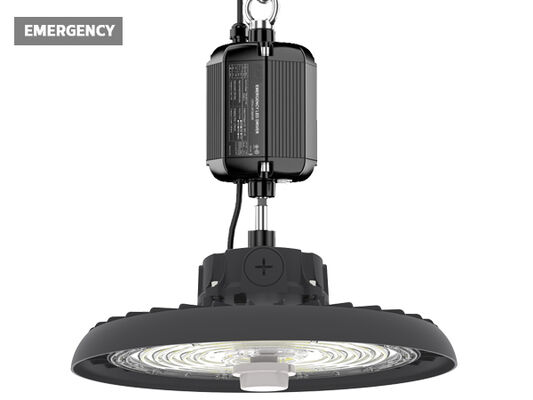

* বিভিন্ন স্মার্ট কন্ট্রোলঃ ১-১০ ভোল্ট, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
* ৩. সিসিটি অপশনাল (এঃ ৩০০০-৪০০০-৫০০০ কে; বিঃ ৩০০০-৪৫০০-৬০০০ কে; সিঃ ৪০০০-৫০০০-৬০০০ কে);
* ডিআইপি সুইচযোগ্য পাওয়ার স্ট্যান্ডার্ড হিসাবে ((100%-80%-60%);
* কোন ইউভি বা আইআর নেই এবং পুরোপুরি পারদ মুক্ত;
* L80/B10 @ 58.000h;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থিত;
বিকল্পঃ
> ড্রাইভারঃ DUALRAYS নিজস্বভাবে নির্মিত অন্তর্নির্মিত ড্রাইভার,স্লিম ডিজাইন,স্থায়ী এবং কম্প্যাক্ট।
> ৩ টি সিসিটি ঐচ্ছিক;
> ডিআইপি সুইচযোগ্য শক্তি (100%-80%-60%)
> কন্ট্রোল এবং ডিমিং: ১-১০ ভোল্ট, মোশন সেন্সর, ডে লাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;

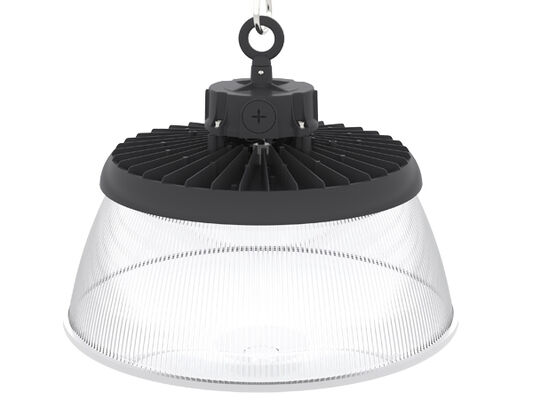

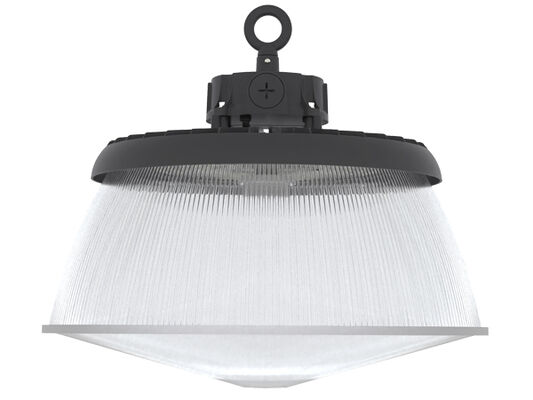

> রিফ্লেক্টর: পিসি রিফ্লেক্টর কভার-পাইপ মাউন্ট সহ / ছাড়া।
> ইনস্টলেশনঃ লুপ হ্যাং, সিলিং মাউন্ট, ওয়াল মাউন্ট;
> ঐতিহ্যবাহী HID বা MH আলোর উৎস প্রতিস্থাপন;
> কারখানার হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগা স্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী বাতি প্রতিস্থাপন;

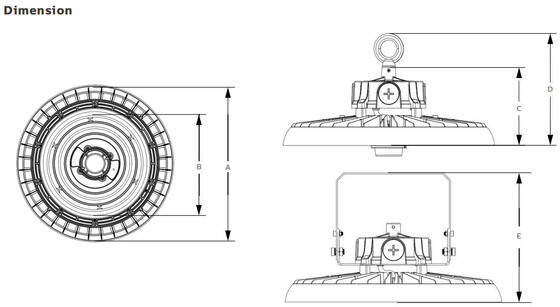

| শক্তি/ওয়াট আকার A / mm আকার B / mm আকার C / mm আকার D / mm আকার E / mm |
| 100 φ235 φ184 108 147 186 |
| 150 φ290 φ226 117 156 195 |
| 200 φ345 φ265 119 158 197 |
| সাধারণ ব্যবস্থা |
হাউজিং উপাদানঃ উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
UNE EN 1706 মান অনুযায়ী AC-44100,EN AC-47100 পাউডার লেপযুক্ত |
| ডিফিউজার উপাদানঃ ইউএনই-ইএন আইএসও ২৯৪-২ঃ২০১৯ মান অনুযায়ী ইনজেকশন পিসি, ইউভি ফিল্টার শর্তযুক্ত ((IK08) |
| হাউজিং রঙঃ ধাতব কালো (RAL9017), অন্যান্য রং ঐচ্ছিক |
| সিলিং গ্যাসকেটঃ সিলিকন ফোম |
| এলইডি তাপীয় বিচ্ছিন্নতাঃ ফিনলেস এডিসি 12 এল আলোকসজ্জার শরীরের মাধ্যমে, পরিবাহী তরল ছাড়াই।একটি উচ্চ পরিবাহিতা সীসা মুক্ত সোল্ডার প্যাস্টের মাধ্যমে LED মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করে প্যাসিভ কনভেকশন dissipation |
| অপটিক্যাল সিস্টেমঃ লেন্স অপটিক্যাল, পিসি/আলু-রিফ্লেক্টর ঐচ্ছিক |
সমাপ্তিঃ পলিয়েস্টার পাউডার পেইন্ট লেপ, ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে এবং চুলায় sublimated, প্রতিরোধী
ক্ষয় |
| প্রস্তাবিত মাউন্ট উচ্চতাঃ ৫ - ১৫ মিটার |
| রক্ষণাবেক্ষণঃ LED পরিবর্তনযোগ্য নয়, ড্রাইভার পরিবর্তনযোগ্য |
| ড্রাইভারঃ ডিআইপি সুইচ দ্বারা নিয়ন্ত্রিত বিকল্প শক্তির সাথে ধ্রুবক বর্তমান, আলোকসজ্জার মধ্যে এমবেডেড, প্রাক-ক্যাবার্ড |
| ডিমিং কন্ট্রোলঃ ON-OFF 1-10V ডিমিং DALI-2 Zigbee |
| আইপি (প্রবেশ সুরক্ষা রেটিং): আইপি 65 |
| আইকে (ইম্প্যাক্ট রেজিস্ট্যান্স): আইকে০৮ |
| সুরক্ষা শ্রেণিঃ ক্লাস I |
| গ্লো ওয়্যারঃ 750°C (30 এর নিচে) |
| ক্যাবল গ্রন্থিঃ প্লাস্টিকের M20x1.5 IP68 |
| ইনস্টলেশনঃ লুপ ঝুলন্ত। |

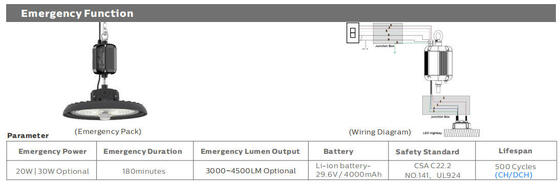

স্মার্ট ফাংশনঃ দিনের আলো বা দিনের আলোর সঙ্গে পিআইআর সেন্সর
ফসল কাটার জন্য জরুরি অবস্থা |
| উর্ধ্বমুখী আলোর আউটপুট অনুপাতঃ ULOR 0 |
| নিম্নমুখী আলোর আউটপুট অনুপাতঃ DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগঃ স্ট্যান্ড হিসাবে 0.3m 3*1.0mm2, সর্বোচ্চ 3x2.5mm2 + 2x1.5mm2 ডিমিং তারের, বিনামূল্যে তারের শেষ, EU/AU/US প্লাগ সহ কাস্টমাইজড দৈর্ঘ্যের তারের জন্য বিকল্প |
| প্রধান ভোল্টেজঃ 100~277VAC/ 50/60Hz, 140-280VDC |
| পাওয়ার ফ্যাক্টর (পিএফ): ≥০।97 |
| মোট হারমোনিক ডিসঅর্ডার (THD): <২০% |
| জর্জ সুরক্ষাঃ DM: 6kV,CM: 6kV,Criterion B |
এসপিডি (ঐচ্ছিক): টাইপ 2, 10 কেভি এবং 20 কেএ ট্রানজিশিয়ান্ট সার্জ প্রটেক্টর। থার্মোফিউজ সহ সিরিজ সংযোগ
তার সেবা জীবন শেষে আরো কার্যকর সুরক্ষার জন্য সংযোগ বিচ্ছিন্নকারী |
| আউটপুট প্রকারঃ নন-এসইএলভি (অ-বিচ্ছিন্ন) |
| ফ্লিকার ফ্যাক্টরঃ <১% স্ট্রোবোস্কোপিক এফেক্টের অনুভূতি (পিএসটি) <১ |
| স্ট্রোবোস্কোপিক দৃশ্যমানতা পরিমাপ (এসভিএম): <0.4 |
| স্ট্রোবোস্কোপিক প্রভাবের অনুভূতি (পিএসটি): < 1 |
| আলোকসজ্জা শক্তি B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| এলএসএস সার্কিট ব্রেকারের মাধ্যমে মডিউল 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| ফটোমেট্রি সিস্টেম |
| LED: SMD2835 (1W) |
|
CCT (Correlated Color Temperature): একক CCT (3000K∙ 4000K∙ 5000K∙ 5700K∙ 6500K)
3CCT ঐচ্ছিক (3000-4000-5000K∙ 3000-4500-6000K∙ 4000-5000-6000K পছন্দসই)
|
| CRI (Color Rendering Index): স্ট্যান্ডার্ডের জন্য >80Ra (>90Ra উচ্চতর CRI জন্য উপলব্ধ) |
| ফটোবায়োলজিক্যাল সিকিউরিটিঃ RG0 (ঝুঁকিমুক্ত) |
| ইইসি (শক্তি দক্ষতা শ্রেণি): A++ |
| এসডিসিএম (রঙের মিলের স্ট্যান্ডার্ড বিচ্যুতি): <5 (এসডিসিএম <3 ঐচ্ছিক) |
|
UGR (4H, 8H): 33.9 (ক্রস)
33.9 (দৈর্ঘ্য)
|
| রশ্মি কোণঃ ৬০°। ৯০°। ১২০°। |
| গড় আলোকসজ্জার ব্যবহারিক জীবনকালঃ ৫৮,০০০ ঘন্টা (L80B10) |
| লুমেন রক্ষণাবেক্ষণ e.o.l. >70% |
| আলোর কার্যকারিতাঃ ১৫০ এলপিডব্লিউ (প্রোলাইন) |
| নামমাত্র শক্তিঃ 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (প্রো) সর্বোচ্চ ১৫,০০০ মিমি সর্বোচ্চ ২২,৫০০ মিমি সর্বোচ্চ ৩০,০০০ মিমি |
|
সরবরাহিত লুমেন
@ 5000K, CRl>80 (PRIME) সর্বোচ্চ 17.000lm সর্বোচ্চ 25.500lm সর্বোচ্চ 34.000lm
|
| (উল্ট্রা) সর্বোচ্চ ১৯,০০০ মিমি সর্বোচ্চ ২৮,৫০০ মিমি সর্বোচ্চ ৩৮,০০০ মিমি |
| অপারেশন শর্ত |
| অপারেশন তাপমাত্রা / আর্দ্রতাঃ -30 ~ +60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, ঘনীভূত নয় |
| সঞ্চয় তাপমাত্রা / আর্দ্রতাঃ -30 ~ +80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, ঘনীভূত নয় |
| গড় LED ব্যবহারের সময় L80B10: ≥100.000H |
| নামমাত্র জীবনকাল (Tp <70°C): 100,000H পর্যন্ত |
| ড্রাইভারের MTBF: 198,000H,MIL-HDBK-217F ((25°C) |
| কম্পন প্রতিরোধীঃ 10~500Hz,5G 12min / 1cycle, 72min জন্য সময়কাল. প্রতিটি X,Y,Z অক্ষ বরাবর |
| অ্যাকোস্টিক গোলমালঃ <25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টিঃ ৫ বছর (৭ বছর পর্যন্ত বাড়ানো যেতে পারে) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেটঃ ENEC. CE. RoHS. D-মার্ক. KEMA-KEUR তালিকাভুক্ত, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| নিরাপত্তা নির্দেশিকাঃ EN 60598-1। EN 60598-2-3। EN 62493। IEC 62471। |
| ইএমসি নির্দেশিকাঃ EN 55015। EN 61547। EN 61000-3-2। EN 61000-3-3। EN 61347-2-13। EN 61347-1। EN 62384। |
| অন্যান্য নির্দেশাবলী: আইইসি ৬২২৬২ |
* আলোক প্রবাহ সহনশীলতা, পাওয়ার সহনশীলতা এবং রঙের তাপমাত্রা সহনশীলতা ±5%, 5000K এবং CRl> 80।
* EN ISO 17025:2005 নর্মে EN13032 নর্ম সিরিজের জন্য এবং LM-79 নর্মে আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা পরীক্ষা করা হয়েছে।
* আমাদের ওয়েবসাইট www.DUALRAYS.com এ পণ্যের আপ টু ডেট তথ্য এবং সাধারণ গ্যারান্টি শর্তাবলী পাওয়া যায়
* পৃথক সূচকগুলির জন্য আলোক প্রবাহ এবং ক্ষমতা সম্পর্কে বিস্তারিত তথ্য পণ্য তথ্য শীটে নির্দেশিত।
* এলইডি বিনিংয়ের কারণে মান পরিবর্তন হতে পারে।
* তথ্য পত্রিকায় প্যারামিটারগুলি Ta=25°C এর জন্য দেওয়া হয়েছে, 4000K/80Ra এর উপর ভিত্তি করে, 70Ra এর সাথে 10% দক্ষতা বেশি

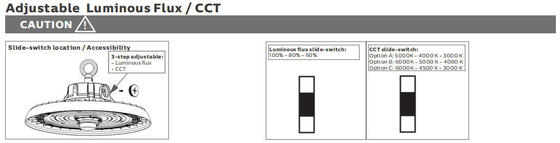

1প্রথমে লাইটারটা বন্ধ করে দাও।
2. IP65 কভারটি সাবধানে হাত দিয়ে সরিয়ে ফেলুন।
3. স্লাইড-সুইচটি পছন্দসই সেটিং-এ হাত দিয়ে সামঞ্জস্য করুন - কোনও ধাতব সরঞ্জাম ব্যবহার করবেন না।
4আইপি৬৫ কভারটা আবার লাগিয়ে দাও।
5- লাইট চালু করুন।

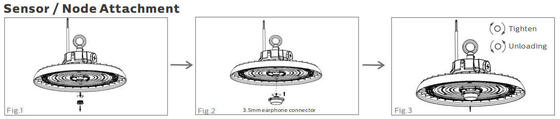

লুপ বন্ধ করা। হুক / লুপ সংযুক্তি।

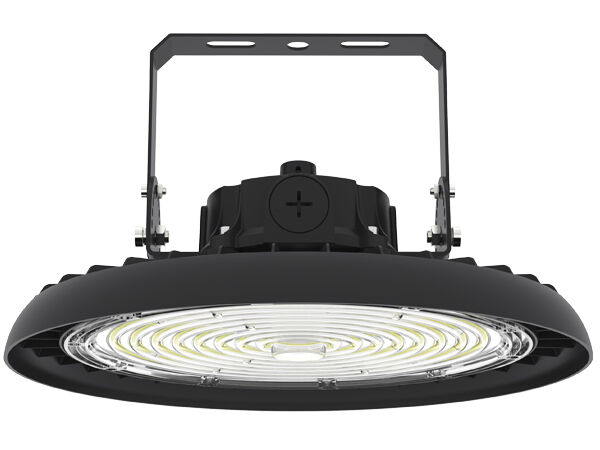

আলোকসজ্জার সাথে সংযুক্তির ক্রেট। পৃষ্ঠ / সিলিং মাউন্ট
বিদ্যুৎ বন্ধ করো, এসি তার সংযুক্ত করো।
ডিমিং সংযোগ (ডিমিং ড্রাইভারের সাথে)
1- 0-10 ভোল্ট ডিমিং এর সাথে সামঞ্জস্যপূর্ণ।
2.উপরের ডায়াগ্রাম অনুযায়ী তারগুলি সংযুক্ত করুন।

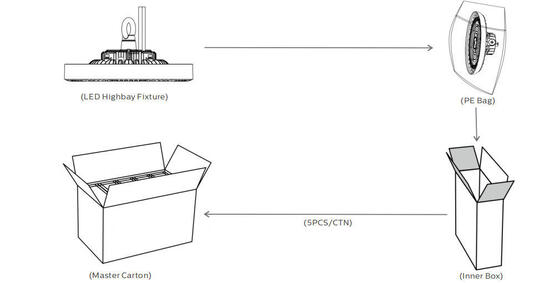

| পাওয়ার/ডাব্লু ইনার বক্স আউট কার্টন QTY ¢/CTN ইউনিট N.W G.W/Carton |
| 100 260x260x150mm 790x273x282mm 5PCS 2.4Kg 14.5Kg |
| 150 300x300x150 মিমি 790x313x322 মিমি 5PCS 2.6 কেজি 14.9 কেজি |
| 150 350x350x150 মিমি 790x363x372 মিমি 5PCS 2.9 কেজি 15.6 কেজি |
ইনস্টলেশনের আগে দয়া করে নিচের সমস্ত নির্দেশাবলী পড়ুনঃ
* বৈদ্যুতিক শক এড়ানোর জন্য, দয়া করে নিশ্চিত করুন যে ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে।
* জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে লাইটটি একটি যোগ্যতাসম্পন্ন ইলেকট্রিক বা টেকনিশিয়ান দ্বারা ইনস্টল এবং পরিচালনা করা উচিত।
* ল্যাম্পটি প্যাক করুন এবং সাবধানে পরীক্ষা করুন, কোনও ক্ষতির খবর দিন এবং পণ্যটির কোনও অংশ পরিবহনের সময় ক্ষতিগ্রস্থ হলে সমস্ত প্যাকিং উপকরণ সংরক্ষণ করুন।
* যদি ল্যাম্পটি ক্ষতিগ্রস্ত হয়, তাহলে এটি ব্যবহার করবেন না!
বিবৃতি:
LED আলোর আন্তর্জাতিক মান অনুযায়ী,এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED Highbay Light (UFO Highbay) সিরিজের পণ্যগুলি শুধুমাত্র অভ্যন্তরীণ বা আধা-বহিরাগত নিরপেক্ষ পরিবেশে প্রয়োগ করার অনুমতি দেওয়া হয়এদিকে ডুয়ালেরাইস পণ্যের জন্য সম্পূর্ণ গ্যারান্টি প্রদান করে।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণীয়তা, উচ্চ অ্যামোনিয়া ইত্যাদি সহ কোনও গুরুতর পরিবেশের প্রয়োগ প্রস্তুতকারকের আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়।যদি কোন ভুল অ্যাপ্লিকেশন ঘটে, গ্যারান্টি পলিসি আর গ্যারান্টিযুক্ত নয়।
