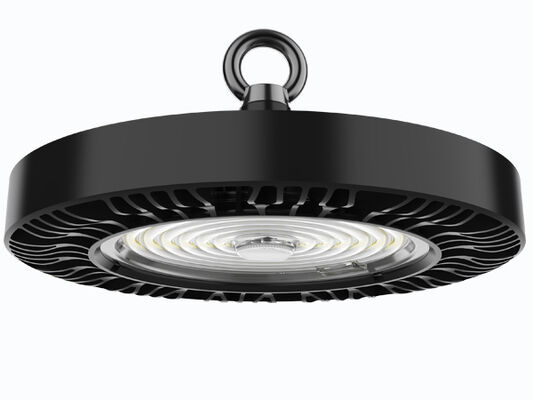

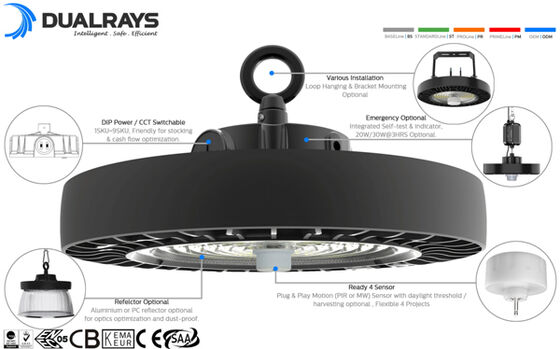

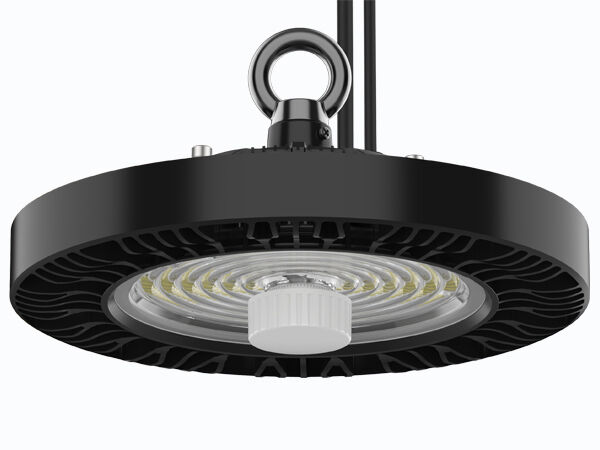

* ADC12 ডাই-কাস্টিং অ্যালুমিনিয়াম, ইন্টিগ্রালি মোল্ড ফোরজিং, চমৎকার তাপ পরিবাহিতা;
* SAN'AN / LUMILEDS হাই ব্রাইটনেস SMD2835 LED, DUALRAYS নিজস্ব-উন্নত ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* ৬০°/৯০°/১২০° বিম অ্যাঙ্গেল ঐচ্ছিক;
* ক্ষয়রোধী পাউডার কোটেড ফিনিশ;
* একাধিক ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;

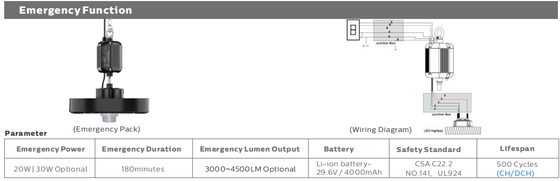

* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
* ৩টি CCT ঐচ্ছিক (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* স্ট্যান্ডার্ড হিসাবে ডিআইপি সুইচযোগ্য পাওয়ার (100%-80%-60%);
* কোন UV বা IR নেই এবং সম্পূর্ণ পারদ মুক্ত;
* L80/B10 @ 61,000 ঘন্টা;

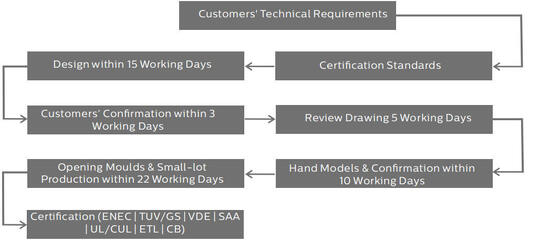

* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থিত;
বিকল্প:
> ড্রাইভার: DUALRAYS নিজস্ব-উন্নত বিল্ট-ইন ড্রাইভার, স্লিম ডিজাইন, টেকসই এবং কম্প্যাক্ট।
> ৩টি CCT ঐচ্ছিক;
> ডিআইপি সুইচযোগ্য পাওয়ার (100%-80%-60%);
> নিয়ন্ত্রণ এবং ডিমিং: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
> রিফ্লেক্টর: কভার সহ/ছাড়া পিসি রিফ্লেক্টর। পাইপ মাউন্টিং।
> ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
> ঐতিহ্যবাহী HID বা MH আলোর উৎসের প্রতিস্থাপন;

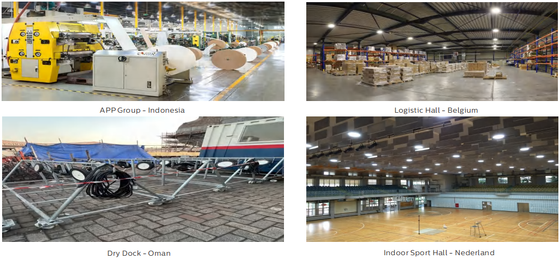

> ফ্যাক্টরি হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগাস্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী ল্যাম্প প্রতিস্থাপন;

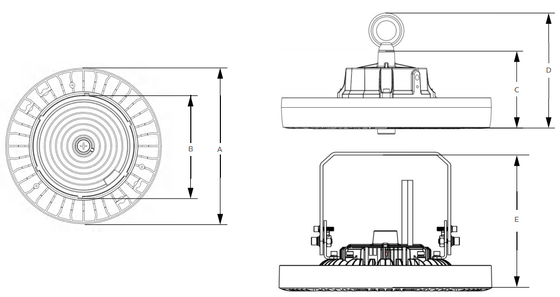

| পাওয়ার/ওয়াট আকার A / মিমি আকার B / মিমি আকার C / মিমি আকার D / মিমি আকার E / মিমি |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| সাধারণ সিস্টেম |
হাউজিং উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড অনুযায়ী পাউডার কোটেড |
| ডিফিউজার উপাদান: ইনজেক্টেড পিসি UNE-EN ISO 294-2:2019 স্ট্যান্ডার্ড অনুযায়ী, ইউভি ফিল্টার শর্তাধীন (IK08) |
| হাউজিং রঙ: মেটালিক ব্ল্যাক (RAL9017), অন্যান্য রঙ ঐচ্ছিক |
| সিলিং গ্যাসকেট: সিলিকন ফোম |
LEDs তাপ অপচয়: ফিনলেস ADC12 AL লুমিনিয়ার বডির মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন ডিসিপেশন
উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে LED মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করা |
| অপটিক্যাল সিস্টেম: লেন্স অপটিক, পিসি/আলু-রিফ্লেক্টর ঐচ্ছিক |
ফিনিশ: পলিয়েস্টার পাউডার পেইন্ট কোটিং, ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে করা এবং ওভেনে সাবলিমেশন করা, প্রতিরোধী
ক্ষয় |
| প্রস্তাবিত মাউন্টেড উচ্চতা: 5 - 15 মিটার |
| রক্ষণাবেক্ষণ: LED বিনিময়যোগ্য নয়, ড্রাইভার বিনিময়যোগ্য |
| ড্রাইভার: ডিআইপি সুইচ দ্বারা ঐচ্ছিকভাবে পাওয়ার অ্যাডজাস্টেবল কনস্ট্যান্ট কারেন্ট, লুমিনিয়ারে এমবেডেড, প্রি-ওয়ায়ার্ড |
| ডিমিং কন্ট্রোল: অন-অফ | 1-10V ডিমিং | DALI-2 | জিগবি |
| IP (ইনগ্রেস প্রোটেকশন রেটিং): IP65 |
| IK (ইমপ্যাক্ট রেজিস্ট্যান্স): IK08 |
| সুরক্ষামূলক ক্লাস: ক্লাস Ⅰ |
| গ্লো ওয়্যার: 750°C (৩০ সেকেন্ডের নিচে) |
| কেবল গ্ল্যান্ড: প্লাস্টিক M20x1.5 – IP68 | প্লাস্টিক M25x1.5 – IP68 (ঐচ্ছিক) |

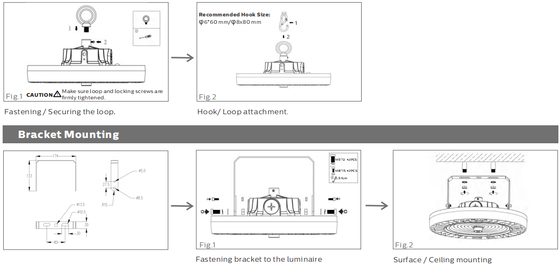

| ইনস্টলেশন: লুপ হ্যাংগিং | ব্র্যাকেট মাউন্টিং |

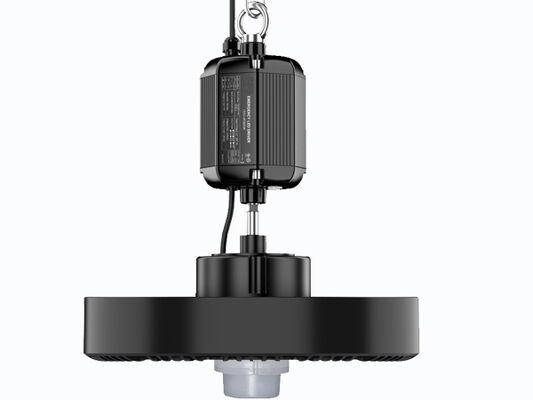

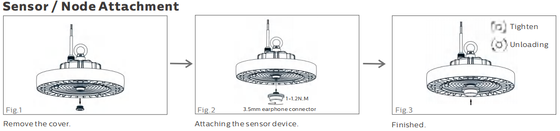

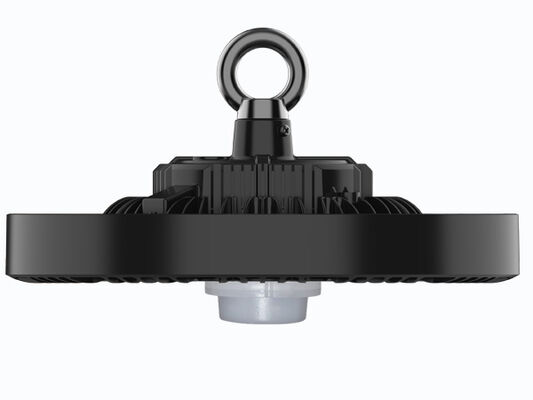

স্মার্ট ফাংশন: ডেলাইট থ্রেশহোল্ড সহ PIR সেন্সর | ডেলাইট থ্রেশহোল্ড বা ডেলাইট সহ মাইক্রোওয়েভ সেন্সর
হার্ভেস্টিং | ইমার্জেন্সি |
| উপরমুখী আলো আউটপুট অনুপাত: ULOR 0 |
| নিম্নমুখী আলো আউটপুট অনুপাত: DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগ: 0.3 মি 3*1.0mm² স্ট্যান্ডার্ড হিসাবে, সর্বোচ্চ 3x2.5mm² + 2x1.5 mm² ডিমিং ওয়্যার, ফ্রি ওয়্যার এন্ডস, EU/AU/US প্লাগ সহ ঐচ্ছিক জন্য টেইলরড দৈর্ঘ্য ওয়্যার |
| প্রধান ভোল্টেজ: 100~277VAC/ 50/60Hz, 140-280VDC |
| পাওয়ার ফ্যাক্টর (PF): ≥0.97 |
| মোট হারমোনিক ডিসটর্শন (THD): <20% |
| সার্জ প্রোটেকশন: DM: 6kV, CM: 6kV, ক্রাইটেরিয়ন B |
SPD (ঐচ্ছিক): টাইপ 2, 10kV এবং 20kA ট্রানজিয়েন্ট সার্জ প্রোটেক্টর। এর পরিষেবা জীবনের শেষে আরও কার্যকর সুরক্ষার জন্য থার্মোফিউজ সহ সিরিজ সংযোগ
ডিসকানেক্টর |
| আউটপুট টাইপ: নন-SELV (নন-আইসোলেটেড) |
| ফ্লিকার ফ্যাক্টর: <1% স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধি (Pst) <1 |
| স্ট্রোবোস্কোপিক ভিজিবিলিটি মেজার (SVM): <0.4 |
| স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধি (Pst): <1 |
| লুমিনিয়ার্স পাওয়ার B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| মডিউল LSS সার্কিট ব্রেকারগুলির মাধ্যমে 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| ফটমেট্রি সিস্টেম |
| LEDs: SMD2835 (1W) |
|
CCT (কররেলেটেড কালার টেম্পারেচার): সিঙ্গেল CCT (3000K | 4000K | 5000K | 5700K | 6500K)
ট্রাই-কালার ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
|
| CRI (কালার রেন্ডারিং ইনডেক্স): স্ট্যান্ডার্ডের জন্য >80Ra (>90Ra উচ্চতর CRI এর জন্য উপলব্ধ) |
| ফটবায়োলজিক্যাল সেফটি: RG0 (ঝুঁকি থেকে মুক্ত) |
| EEC (এনার্জি এফিসিয়েন্সি ক্লাস): A++ |
| SDCM (কালার ম্যাচিং এর স্ট্যান্ডার্ড ডেভিয়েশন): <5 (SDCM<3 ঐচ্ছিক) |
|
UGR (4H, 8H): 33.9 (ক্রস)
33.9 (লংগিটিউডিনাল)
|

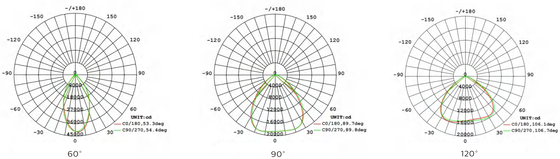

| বিম অ্যাঙ্গেল: ৬০° | ৯০° | ১২০° ঐচ্ছিক |
| গড় লুমিনিয়ার দরকারী জীবনকাল: 61,000 ঘন্টা (L80B10) |
| e.o.l. এ লুমেন রক্ষণাবেক্ষণ >70% |
| লুমিনাস এফিসিয়েন্সি: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) ঐচ্ছিক |
| রেটেড পাওয়ার: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) সর্বোচ্চ। 15,000lm সর্বোচ্চ। 22,500lm সর্বোচ্চ। 30,000lm |
|
ডেলিভার করা লুমেন
@ 5000K, CRl>80 (PRIME) সর্বোচ্চ। 17,000lm সর্বোচ্চ। 25,500lm সর্বোচ্চ। 34,000lm
|
| (ULTRA) সর্বোচ্চ। 19,000lm সর্বোচ্চ। 28,500lm সর্বোচ্চ। 38,000lm |
| অপারেশন কন্ডিশন |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, ঘনীভূত নয় |
| গড় LED দরকারী সময় L80B10: ≥100,000H |
| রেটেড নমিনাল লাইফটাইম (Tp<70°C): 100,000H পর্যন্ত |
| ড্রাইভার MTBF: 198,000H, MIL-HDBK-217F(25°C) |
| কম্পন প্রতিরোধী: 10~500Hz, 5G 12min / 1সাইকেল, 72 মিনিটের জন্য সময়কাল। প্রতিটি X, Y, Z অক্ষ বরাবর |
| অ্যাকোস্টিক নয়েজ: <25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি: 5 বছর (7 বছর পর্যন্ত সম্প্রসারণযোগ্য) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| সুরক্ষা নির্দেশিকা: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC নির্দেশিকা: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* লুমিনাস ফ্লাক্স টলারেন্স, পাওয়ার টলারেন্স এবং কালার টেম্পারেচার টলারেন্স ±5%, 5000K এবং CRl>80।
* লাইটিং বিম, আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা EN ISO 17025:2005 নর্ম ফর EN13032 নর্ম সিরিজ এবং LM-79 নর্ম অনুসারে পরীক্ষা করা হয়েছে।
* আপ-টু-ডেট পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইটে www.DUALRAYS.com এ উপলব্ধ
* পৃথক সূচকগুলির জন্য লুমিনাস ফ্লাক্স এবং পাওয়ারের বিস্তারিত তথ্য পণ্যের ডেটা শীটে নির্দেশিত।
* LED বিননিংয়ের কারণে মান পরিবর্তন সাপেক্ষে।
* ডেটা শীটের প্যারামিটারগুলি Ta=25°C এর জন্য দেওয়া হয়, 4000K/80Ra এর উপর ভিত্তি করে, 70Ra সহ 10% বেশি দক্ষতা

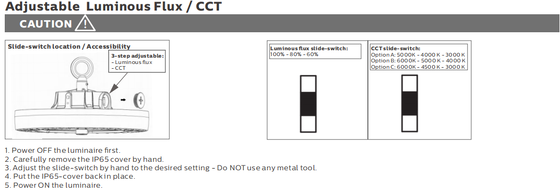

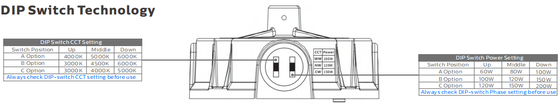

1. প্রথমে লুমিনিয়ার পাওয়ার বন্ধ করুন।
2. হাত দিয়ে IP65 কভারটি সাবধানে সরান।
3. স্লাইড-সুইচটি হাত দিয়ে পছন্দসই সেটিংয়ে সামঞ্জস্য করুন - কোনও ধাতব সরঞ্জাম ব্যবহার করবেন না।
4. IP65-কভারটি আবার জায়গায় রাখুন।
5. লুমিনিয়ার পাওয়ার চালু করুন।
পাওয়ার বন্ধ করুন, এসি তার সংযোগ করুন।
ডিমিং সংযোগ (ডিমযোগ্য ড্রাইভার সহ)
1.0-10V ডিমিং এর সাথে সামঞ্জস্যপূর্ণ।
2. উপরের ডায়াগ্রাম অনুযায়ী তারগুলি সংযোগ করুন।

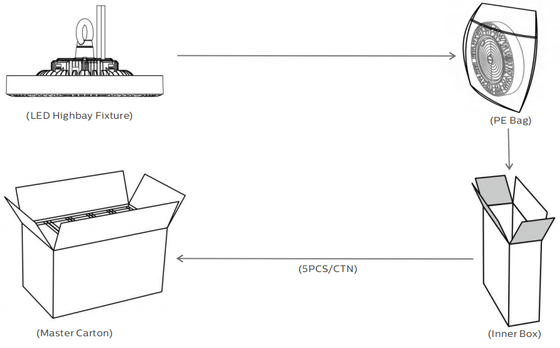

| পাওয়ার/ওয়াট ইনার বক্স আউটার কার্টন QTY”/CTN ইউনিট N.W G.W/কার্টন |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
ইনস্টলেশনের আগে অনুগ্রহ করে নীচের সমস্ত নির্দেশাবলী পড়ুন:
* বৈদ্যুতিক শক এড়াতে, ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে কিনা তা নিশ্চিত করুন।
* ল্যাম্পটি জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ইনস্টল এবং পরিচালনা করা উচিত।
* ল্যাম্পটি আনপ্যাক করুন এবং সাবধানে পরীক্ষা করুন, কোনও ক্ষতি রিপোর্ট করুন এবং যদি পণ্যের কোনও অংশ পরিবহনের সময় ক্ষতিগ্রস্ত হয় তবে সমস্ত প্যাকিং সামগ্রী সংরক্ষণ করুন।
* যদি ল্যাম্পটি ক্ষতিগ্রস্ত হয় তবে এটি ব্যবহার করবেন না!
বিবৃতি:
LED লুমিনিয়ারের আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED হাইবে লাইট (UFO হাইবে) সিরিজের পণ্যগুলি শুধুমাত্র অভ্যন্তরীণ বা আধা-বহিরাগত নিরপেক্ষ পরিবেশে প্রয়োগের জন্য অনুমোদিত। ইতিমধ্যে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রদান করে।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ কোনও গুরুতর পরিবেশগত প্রয়োগ প্রস্তুতকারকের কাছ থেকে অফিসিয়াল নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। যদি কোনও অপব্যবহার ঘটে, ওয়ারেন্টি নীতি আর নিশ্চিত করা হবে না।
* পেশাদার দল: >15 বছরের অভিজ্ঞতা, নিজস্ব কারখানা, >10 জন প্রকৌশলী দল, শক্তিশালী উৎপাদন ক্ষমতা এবং QC ব্যবস্থাপনা সিস্টেম, ভাল মানের পণ্য এবং পরিষেবা উভয়ই সরবরাহ করে;
* নির্ভরযোগ্য ব্র্যান্ড: ইউরোপীয় গ্রাহকদের সাথে স্থিতিশীল এবং দীর্ঘমেয়াদী সহযোগিতা তৈরি করেছে, উচ্চ প্রশংসা এবং বিশ্বাস অর্জন করেছে, এবং উন্নত পরিষেবার জন্য নেদারল্যান্ডসে গুদাম রয়েছে;
* DIALux সিমুলেশন প্রদান করুন: আপনার অ্যাপ্লিকেশনের প্যারামিটারগুলি আমাদের পাঠান, যেমন দূরত্ব, উচ্চতা, প্রস্থ ইত্যাদি, আমাদের প্রকৌশলী দল আপনার চাহিদা অনুযায়ী সিমুলেশন করবে এবং আপনাকে সেরা পণ্যটি সুপারিশ করবে;
* আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে। TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 শীর্ষস্থানীয় পণ্যগুলির জন্য তালিকাভুক্ত।
