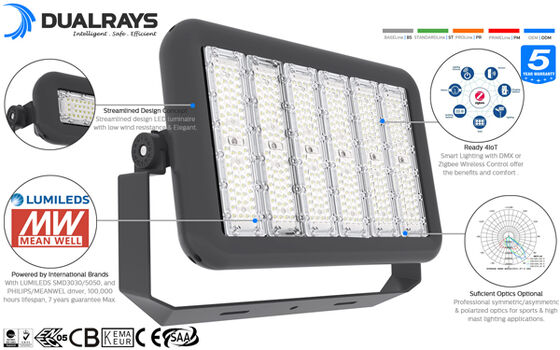

* উচ্চ উজ্জ্বলতা SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED, Meanwell XLG / PHILIPS ড্রাইভার ঐচ্ছিক;
* নির্ভুল ইন্টিগ্রেটেড ডাই-কাস্টিং ADC12 AL, চমৎকার তাপ পরিবাহিতা；
* IP65 / IK10 সুরক্ষা;
* 30°/60°/90°/120° প্রতিসম, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° অপ্রতিসম,
45° পোলারাইজড, 60° পোলারাইজড (উন্নয়নশীল) অপটিক ঐচ্ছিক;

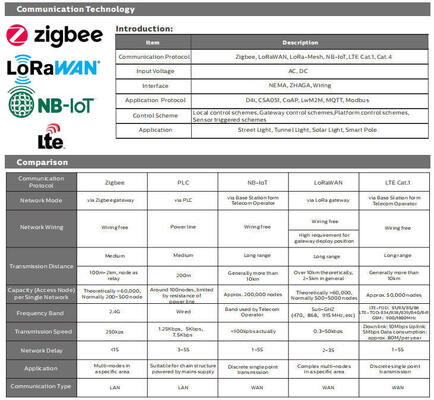

* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, DALI, DMX512, বিকল্পের জন্য জিবী;
* কোন UV বা IR নেই এবং সম্পূর্ণরূপে পারদ মুক্ত;
* L80/B10 @ 100.000h;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থন;
বিকল্প:
> ড্রাইভার: Meanwell//SOSEN/PHILIPS, DURALYS নিজস্ব-উন্নত ড্রাইভার, টেকসই এবং কমপ্যাক্ট।
> LED: LUMILEDS/SAN'AN LED ঐচ্ছিক;
> দক্ষতা: 130LPW/160LPW ঐচ্ছিক;
> নিয়ন্ত্রণ এবং ডিমিং: 1-10V, DALI, DMX512, বিকল্পের জন্য জিবী;
> অপটিক্যাল লেন্স: 30°/60°/90°/120° প্রতিসম, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° অপ্রতিসম,
45° পোলারাইজড, 60° পোলারাইজড (উন্নয়নশীল) অপটিক ঐচ্ছিক;

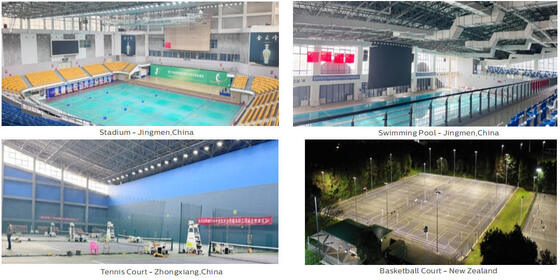

> অ্যাপ্রন আলো (বিমানবন্দর) এবং বন্দর;
> বিনোদনমূলক খেলাধুলার আলো অ্যাপ্লিকেশন (ফুটবল, হকি, বাস্কেটবল, গল্ফ, টেনিস, ইত্যাদি);
> উচ্চ মস্তুল এলাকা আলো;
> বৃহৎ বিল্ডিং সম্মুখভাগের আলো;
> পার্কিং এবং শিল্প এলাকা;
> গোলচত্বর এবং মোটরওয়ে সংযোগস্থল;
| সাধারণ সিস্টেম |
| হাউজিং উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড পাউডার লেপ অনুযায়ী। |
| হাউজিং রঙ: ধাতব কালো (RAL9017), অন্যান্য রং ঐচ্ছিক |
| সিলিং গ্যাসকেট: সিলিকন ফেনা |
LED তাপ অপচয়: ফিনলেস ADC12 AL লুমিনিয়ার বডি এর মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন অপচয়
LED মডিউলগুলির সাথে একটি উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে তাপীয় যোগাযোগ নিশ্চিত করে |
| ব্র্যাকেট: U আকৃতির ব্র্যাকেট 360°ঘূর্ণনযোগ্য |
| প্রস্তাবিত মাউন্ট করা উচ্চতা: 5 - 20 মিটার |
| রক্ষণাবেক্ষণ: সহজ, স্ক্রু ড্রাইভার দিয়ে খোলা, সহজ উপাদান প্রতিস্থাপনের জন্য মডুলার ধারণা: LED, ড্রাইভার, SPD। |
ড্রাইভার: ধ্রুবক কারেন্ট নিয়মিত এবং প্রোগ্রামযোগ্য ড্রাইভার। ড্রাইভার বক্সে এম্বেড করা, প্রি-ওয়্যার করা
একটি গ্যালভানাইজড ড্রাইভার বক্সের ভিতরে। |
| IP (ইনগ্রেস সুরক্ষা রেটিং): IP66 |
| IK (প্রভাব প্রতিরোধ): IK10 |
| সুরক্ষা শ্রেণী: শ্রেণী Ⅰ |
| কেবল এন্ট্রি: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (সর্বোচ্চ বিভাগ 4mm2) |
| সার্জ ভোল্টেজ প্রতিরোধ: CM: 10kV, DM: 6kV |
| SPD (ঐচ্ছিক): 10kV-10kA, টাইপ II, LED সংকেত এবং থার্মো ফিউজ সহ জীবনের শেষে লোড সংযোগ বিচ্ছিন্ন করতে |

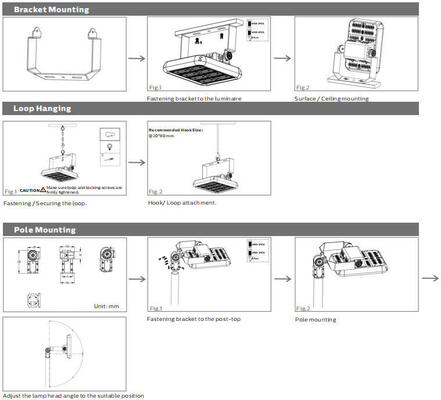

| ইনস্টলেশন: ব্র্যাকেট ইনস্টলেশন, মাটি, দেয়াল, উচ্চ মস্তুল এবং অন্যান্য কঠিন সমতলে ইনস্টলেশনের জন্য উপযুক্ত |

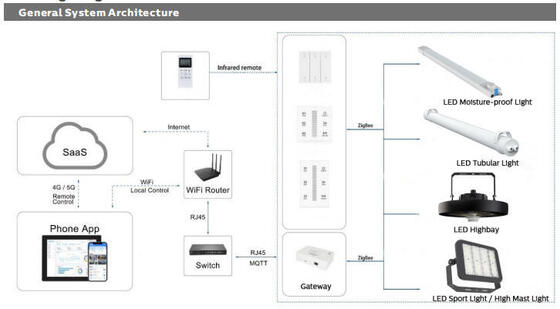

| স্মার্ট ফাংশন: 0-10V, PWM, সময় নিয়ন্ত্রণ, DMX, জিবী, DALI |
| বৈদ্যুতিক সিস্টেম |
| প্রধান ভোল্টেজ: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| পাওয়ার ফ্যাক্টর (PF): ≥0.95 |
| মোট হারমোনিক বিকৃতি (THD): ＜10% |
| আউটপুট প্রকার: নন-সেলভ (অ-বিচ্ছিন্ন) |
| ফ্লিকার ফ্যাক্টর:<1% |
| ড্রাইভার কার্যকারিতা: >90% |
| শক্তি শ্রেণী: A++ IPEA>1.15 |
| ফোটোমেট্রি সিস্টেম |
| LED: SMD3030 / SMD5050 ঐচ্ছিক |
| CCT (সম্পর্কিত রঙের তাপমাত্রা): একক CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (রঙ রেন্ডারিং সূচক): স্ট্যান্ডার্ডের জন্য >70Ra (>80Ra উচ্চতর CRI-এর জন্য উপলব্ধ) |
| ফোটোবায়োলজিক্যাল নিরাপত্তা: RG0 (ঝুঁকি থেকে অব্যাহতি) |
| উপরের দিকে আলোর আউটপুট অনুপাত: ULOR 0% |
| নিম্নমুখী আলোর আউটপুট অনুপাত: DLOR 100% |
| গ্লেয়ার সূচক: D5 এবং D6 এর মধ্যে (আলোর বিতরণের উপর নির্ভর করে) |
| আলোর তীব্রতা বিভাগ: G*4 এবং G*6 এর মধ্যে (আলোর বিতরণের উপর নির্ভর করে) |
| আলোর প্রবাহ CIE nº3: >95% |
| SDCM (রঙ মেলানোর স্ট্যান্ডার্ড ডেভিয়েশন): ＜6 |
|

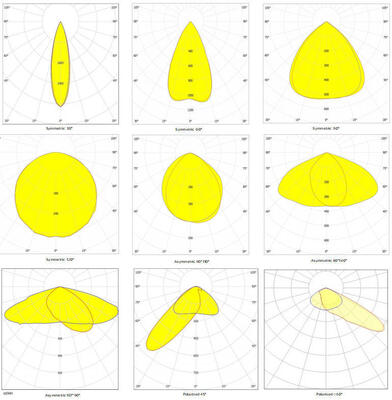

বিম অ্যাঙ্গেল: 30°/60°/90°/120° প্রতিসম, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° অপ্রতিসম,
45° পোলারাইজড, 60° পোলারাইজড (উন্নয়নশীল)
|
| গড় লুমিনিয়ার উপযোগী জীবনকাল: 100,000 ঘন্টা (L80B10) |
| e.o.l.-এ লুমেন রক্ষণাবেক্ষণ: >70% |
| আলোর কার্যকারিতা: 130LPW (PROLine) | 160LPW (PRIMELine) ঐচ্ছিক |

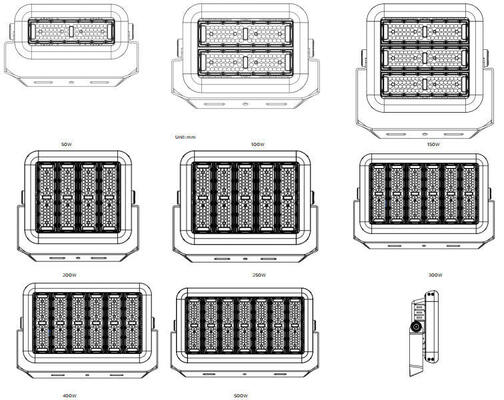

| রেটেড পাওয়ার: 50W 100W 150W 200W 300W 400W 500W |
|
লুমেন বিতরণ করা হয়েছে
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| অপারেশন শর্ত |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -40~ +50℃ (-40°F ~ 122°F) / 10~90% RH, ঘনীভূত নয় |
| সংরক্ষণ তাপমাত্রা / আর্দ্রতা: -40~ +80℃ (-40°F ~ 176°F) / 10~90% RH, ঘনীভূত নয় |
| গড় LED উপযোগী সময় L80B10: ≥100.000H |
| রেটেড নামমাত্র জীবনকাল (Tp<70℃): 100,000H পর্যন্ত |
| ড্রাইভার MTBF: 500.000H, MIL-HDBK-217F(25℃) |
| কম্পন প্রতিরোধী: 10~500Hz, 5G 12min / 1 চক্র, 72 মিনিটের জন্য সময়কাল। প্রতিটি X, Y, Z অক্ষ বরাবর |
| অ্যাকোস্টিক নয়েজ: ＜25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি: 5 বছর (7 বছর পর্যন্ত প্রসারিত) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | CE | RoHS | D-চিহ্ন | KEMA-KEUR তালিকাভুক্ত, SAA | C-টিক | RCM | CB | ETL/CETL | DLC প্রিমিয়াম |
| নিরাপত্তা নির্দেশিকা: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC নির্দেশিকা: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* আলোর প্রবাহ সহনশীলতা, পাওয়ার সহনশীলতা এবং রঙের তাপমাত্রা সহনশীলতা ±5%, 5000K এবং CRl>70।
* আলোকরশ্মি, আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা EN ISO 17025:2005 নর্ম অনুসারে পরীক্ষা করা হয়েছিল EN13032 নর্ম সিরিজের জন্য এবং LM-79 নর্ম।
* আপ-টু-ডেট পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইটে উপলব্ধ www.DUALRAYS.com
* পৃথক সূচকগুলির জন্য আলোকিত প্রবাহ এবং শক্তির বিস্তারিত তথ্য পণ্য ডেটা শীটে নির্দেশিত।
* LED বিনিং-এর কারণে মান পরিবর্তন হতে পারে।
* ডেটা শীটের প্যারামিটারগুলি Ta=25°C-এর জন্য দেওয়া হয়েছে, 5000K/70Ra-এর উপর ভিত্তি করে।
* ZHAGA সংস্করণ বা পাওয়ার সাপ্লাই D4i/SR সহ পাওয়ার সহনশীলতা: ±10%।
পাওয়ার বন্ধ করুন, AC তার সংযোগ করুন।
ডিমিং সংযোগ (ডিমেবল ড্রাইভার সহ)
1. 0-10V ডিমিং-এর সাথে সামঞ্জস্যপূর্ণ।
2. উপরের চিত্রের মতো তারগুলি সংযোগ করুন।

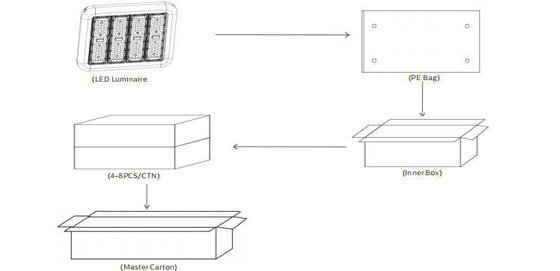

| পাওয়ার/W ভিতরের বাক্স বাইরের কার্টন QTY”/CTN ইউনিট N.W G.W/কার্টন |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
ইনস্টলেশনের আগে অনুগ্রহ করে নীচের সমস্ত নির্দেশাবলী পড়ুন:
* বৈদ্যুতিক শক এড়াতে, অনুগ্রহ করে নিশ্চিত করুন যে ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ করা হয়েছে।
* ল্যাম্পটি অবশ্যই একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ন্যাশনাল ইলেকট্রিক্যাল কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুযায়ী ইনস্টল ও পরিচালনা করতে হবে।
* ল্যাম্পটি সাবধানে আনপ্যাক করুন এবং পরীক্ষা করুন, কোনো ক্ষতি হলে রিপোর্ট করুন এবং পরিবহনের সময় পণ্যের কোনো অংশ ক্ষতিগ্রস্ত হলে সমস্ত প্যাকিং উপকরণ সংরক্ষণ করুন।
* যদি ল্যাম্পটি ক্ষতিগ্রস্ত হয়, তাহলে এটি ব্যবহার করবেন না!
বিবৃতি:
LED লুমিনিয়ারের আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED হাইবে লাইট (UFO হাইবে) সিরিজের পণ্যগুলি শুধুমাত্র ইনডোর বা আধা-আউটডোর নিরপেক্ষ পরিবেশে প্রয়োগ করার অনুমতি দেওয়া হয়। একই সময়ে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রতিশ্রুতি দেয়।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ কোনো গুরুতর পরিবেশগত অ্যাপ্লিকেশন প্রস্তুতকারকের কাছ থেকে আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। যদি কোনো ভুল প্রয়োগ হয়, তাহলে ওয়ারেন্টি নীতি আর নিশ্চিত করা হবে না।
*পেশাদার দল: >15 বছরের অভিজ্ঞতা, নিজস্ব কারখানা, >10 প্রকৌশলী দল, শক্তিশালী উৎপাদন ক্ষমতা এবং QC ব্যবস্থাপনা সিস্টেম, ভাল মানের পণ্য এবং পরিষেবা উভয়ই প্রদান করে;

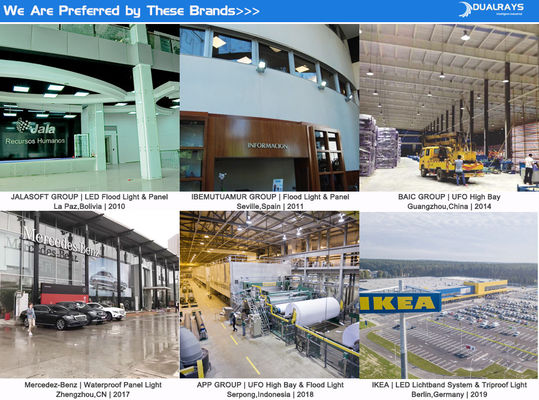

* নির্ভরযোগ্য ব্র্যান্ড: ইউরোপের গ্রাহকদের সাথে স্থিতিশীল এবং দীর্ঘমেয়াদী সহযোগিতা তৈরি করেছে, উচ্চ প্রশংসা এবং বিশ্বাস পেয়েছে এবং আরও ভাল পরিষেবার জন্য নেদারল্যান্ডসে গুদাম রয়েছে;
*DIALux সিমুলেশন প্রদান করুন: আমাদের আপনার অ্যাপ্লিকেশনগুলির প্যারামিটারগুলি পাঠান, যেমন দূরত্ব, উচ্চতা, প্রস্থ, ইত্যাদি, আমাদের প্রকৌশলী দল আপনার চাহিদা অনুযায়ী সিমুলেশন করবে এবং আপনাকে সেরা পণ্যটি সুপারিশ করবে;
*আমাদের সমস্ত LED লুমিনিয়ার CE, RoHS স্ট্যান্ডার্ড মেনে চলে। TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 নেতৃস্থানীয় পণ্যগুলির জন্য তালিকাভুক্ত।
