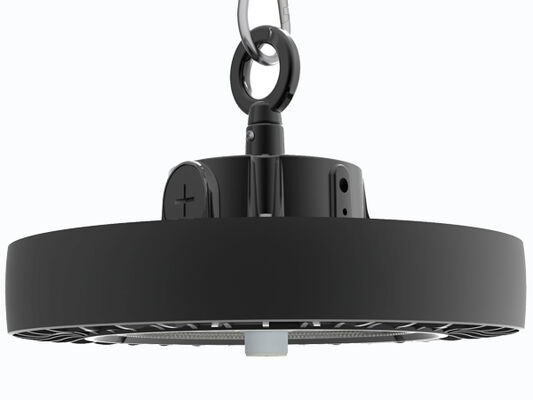

* এডিসি১২ ডাই-কাস্টিং আল,ইন্টিগ্রেটেড মোল্ড ফোরজিং,উৎকৃষ্ট তাপ পরিবাহিতা;
* SAN'AN / LUMILEDS উচ্চ উজ্জ্বলতা SMD2835 LEDs, DUALRAYS নিজস্ব বিকাশ ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* 60°/90°/120° রশ্মি কোণ ঐচ্ছিক;
* ক্ষয় প্রতিরোধী পাউডার লেপযুক্ত ফিনিস;

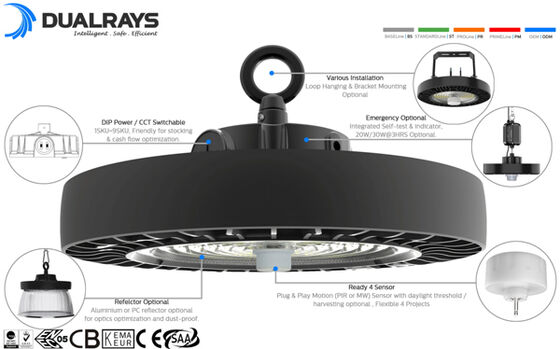

*একাধিক ইনস্টলেশনঃ লুপ হ্যাং, সিলিং মাউন্ট, ওয়াল মাউন্ট;

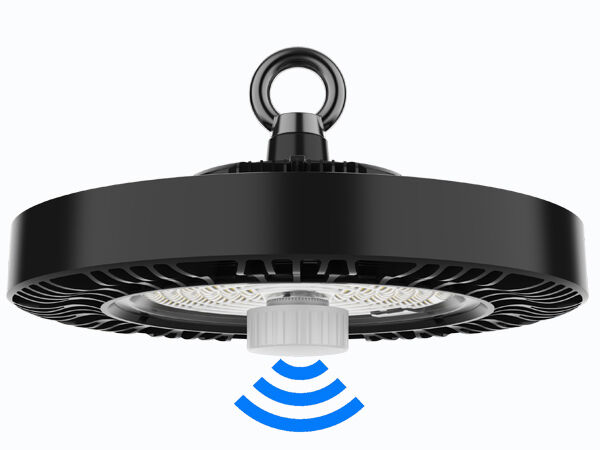

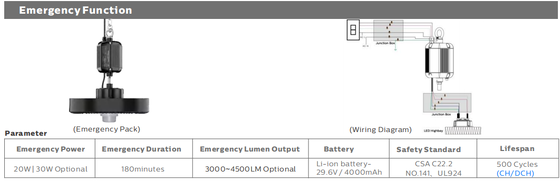

* বিভিন্ন স্মার্ট কন্ট্রোলঃ ১-১০ ভোল্ট, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
* ৩. সিসিটি অপশনাল (এঃ ৩০০০-৪০০০-৫০০০ কে; বিঃ ৩০০০-৪৫০০-৬০০০ কে; সিঃ ৪০০০-৫০০০-৬০০০ কে);

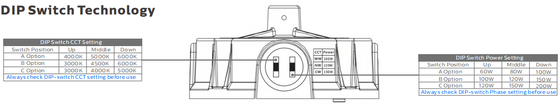

* ডিআইপি সুইচযোগ্য পাওয়ার স্ট্যান্ডার্ড হিসাবে ((100%-80%-60%);
* কোন ইউভি বা আইআর নেই এবং পুরোপুরি পারদ মুক্ত;
* L80/B10 @ 61.000h;

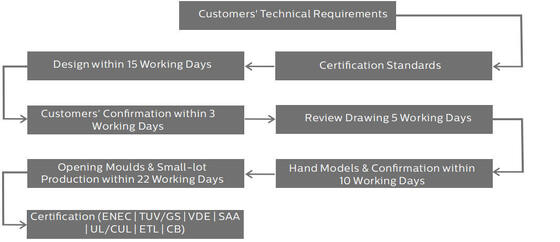

* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থিত;
বিকল্পঃ
> ড্রাইভারঃ DUALRAYS নিজস্বভাবে নির্মিত অন্তর্নির্মিত ড্রাইভার,স্লিম ডিজাইন,স্থায়ী এবং কম্প্যাক্ট।
> ৩ টি সিসিটি ঐচ্ছিক;
> ডিআইপি সুইচযোগ্য শক্তি (100%-80%-60%)
> কন্ট্রোল এবং ডিমিং: ১-১০ ভোল্ট, মোশন সেন্সর, ডে লাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;

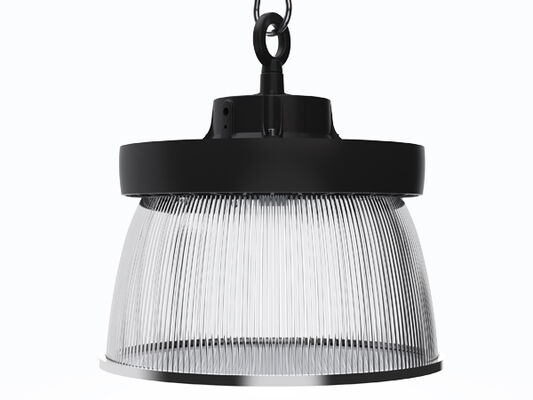

> রিফ্লেক্টর: পিসি রিফ্লেক্টর কভার-পাইপ মাউন্ট সহ / ছাড়া।

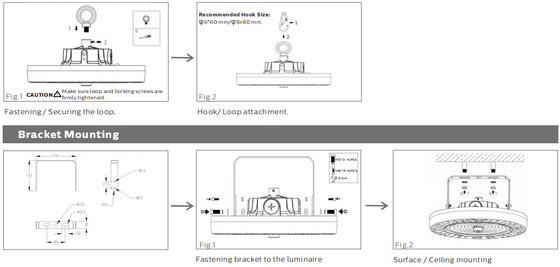

> ইনস্টলেশনঃ লুপ হ্যাং, সিলিং মাউন্ট, ওয়াল মাউন্ট;
> ঐতিহ্যবাহী HID বা MH আলোর উৎস প্রতিস্থাপন;

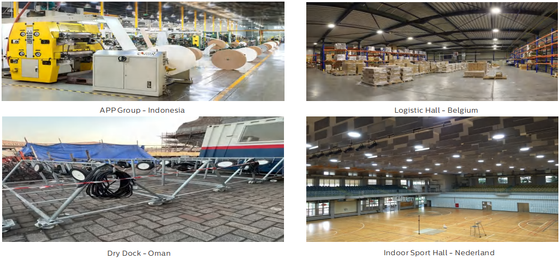

> কারখানার হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগা স্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী বাতি প্রতিস্থাপন;

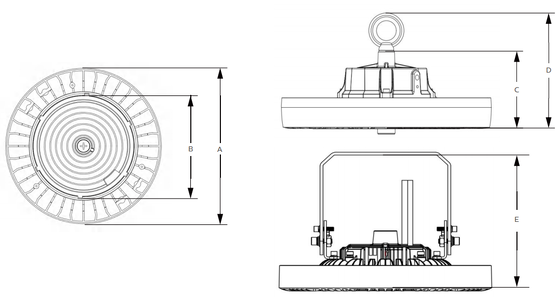

| শক্তি/ওয়াট আকার A / mm আকার B / mm আকার C / mm আকার D / mm আকার E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| সাধারণ ব্যবস্থা |
হাউজিং উপাদানঃ উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
UNE EN 1706 মান অনুযায়ী AC-44100,EN AC-47100 পাউডার লেপযুক্ত |
| ডিফিউজার উপাদানঃ ইউএনই-ইএন আইএসও ২৯৪-২ঃ২০১৯ মান অনুযায়ী ইনজেকশন পিসি, ইউভি ফিল্টার শর্তযুক্ত ((IK08) |
| হাউজিং রঙঃ ধাতব কালো (RAL9017), অন্যান্য রং ঐচ্ছিক |
| সিলিং গ্যাসকেটঃ সিলিকন ফোম |
LEDs তাপীয় ছড়িয়ে পড়াঃ ফিনলেস ADC12 AL আলোকসজ্জা শরীরের মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন ছড়িয়ে পড়া
একটি উচ্চ পরিবাহিতা লিড মুক্ত সোল্ডার পেস্টের মাধ্যমে LED মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করা |
| অপটিক্যাল সিস্টেমঃ লেন্স অপটিক্যাল, পিসি/আলু-রিফ্লেক্টর ঐচ্ছিক |
সমাপ্তিঃ পলিয়েস্টার পাউডার পেইন্ট লেপ, ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে এবং চুলায় sublimated, প্রতিরোধী
ক্ষয় |
| প্রস্তাবিত মাউন্ট উচ্চতাঃ ৫ - ১৫ মিটার |
| রক্ষণাবেক্ষণঃ LED পরিবর্তনযোগ্য নয়, ড্রাইভার পরিবর্তনযোগ্য |
| ড্রাইভারঃ ডিআইপি সুইচ দ্বারা নিয়ন্ত্রিত বিকল্প শক্তির সাথে ধ্রুবক বর্তমান, আলোকসজ্জার মধ্যে এমবেডেড, প্রাক-ক্যাবার্ড |
| ডিমিং কন্ট্রোলঃ ON-OFF 1-10V ডিমিং DALI-2 Zigbee |
| আইপি (প্রবেশ সুরক্ষা রেটিং): আইপি 65 |
| আইকে (ইম্প্যাক্ট রেজিস্ট্যান্স): আইকে০৮ |
| সুরক্ষা শ্রেণিঃ ক্লাস I |
| গ্লো ওয়্যারঃ 750°C (30 এর নিচে) |
| ক্যাবল গ্রন্থিঃ প্লাস্টিকের M20x1.5 IP68 |
| ইনস্টলেশনঃ লুপ ঝুলন্ত। |
স্মার্ট ফাংশনঃ দিনের আলো বা দিনের আলোর সঙ্গে পিআইআর সেন্সর
ফসল কাটার জন্য জরুরি অবস্থা |
| উর্ধ্বমুখী আলোর আউটপুট অনুপাতঃ ULOR 0 |
| নিম্নমুখী আলোর আউটপুট অনুপাতঃ DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগঃ স্ট্যান্ড হিসাবে 0.3m 3*1.0mm2, সর্বোচ্চ 3x2.5mm2 + 2x1.5mm2 ডিমিং তারের, বিনামূল্যে তারের শেষ, EU/AU/US প্লাগ সহ কাস্টমাইজড দৈর্ঘ্যের তারের জন্য বিকল্প |
| প্রধান ভোল্টেজঃ 100~277VAC/ 50/60Hz, 140-280VDC |
| পাওয়ার ফ্যাক্টর (পিএফ): ≥০।97 |
| মোট হারমোনিক ডিসঅর্ডার (THD): <২০% |
| জর্জ সুরক্ষাঃ DM: 6kV,CM: 6kV,Criterion B |
এসপিডি (ঐচ্ছিক): টাইপ 2, 10 কেভি এবং 20 কেএ ট্রানজিশিয়ান্ট সার্জ প্রটেক্টর। থার্মোফিউজ সহ সিরিজ সংযোগ
তার সেবা জীবন শেষে আরো কার্যকর সুরক্ষার জন্য সংযোগ বিচ্ছিন্নকারী |
| আউটপুট প্রকারঃ নন-এসইএলভি (অ-বিচ্ছিন্ন) |
| ফ্লিকার ফ্যাক্টরঃ <১% স্ট্রোবোস্কোপিক এফেক্টের অনুভূতি (পিএসটি) <১ |
| স্ট্রোবোস্কোপিক দৃশ্যমানতা পরিমাপ (এসভিএম): <0.4 |
| স্ট্রোবোস্কোপিক প্রভাবের অনুভূতি (পিএসটি): < 1 |
| আলোকসজ্জা শক্তি B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| এলএসএস সার্কিট ব্রেকারের মাধ্যমে মডিউল 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| ফটোমেট্রি সিস্টেম |
| LED: SMD2835 (1W) |
|
CCT (Correlated Color Temperature): একক CCT (3000K∙ 4000K∙ 5000K∙ 5700K∙ 6500K)
তিন রঙের বিকল্প (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K পছন্দসই)
|
| CRI (Color Rendering Index): স্ট্যান্ডার্ডের জন্য >80Ra (>90Ra উচ্চতর CRI জন্য উপলব্ধ) |
| ফটোবায়োলজিক্যাল সিকিউরিটিঃ RG0 (ঝুঁকিমুক্ত) |
| ইইসি (শক্তি দক্ষতা শ্রেণি): A++ |
| এসডিসিএম (রঙের মিলের স্ট্যান্ডার্ড বিচ্যুতি): <5 (এসডিসিএম <3 ঐচ্ছিক) |
|
UGR (4H, 8H): 33.9 (ক্রস)
33.9 (দৈর্ঘ্য)
|

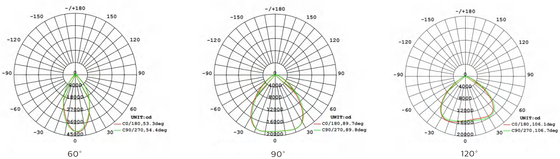

| রশ্মি কোণঃ ৬০°। ৯০°। ১২০°। |
| গড় আলোকসজ্জার ব্যবহারিক জীবনকালঃ 61,000 ঘন্টা (L80B10) |
| লুমেন রক্ষণাবেক্ষণ e.o.l. >70% |
| আলোর কার্যকারিতাঃ ১৫০ এলপিডব্লিউ (প্রোলাইন) |
| নামমাত্র শক্তিঃ 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (প্রো) সর্বোচ্চ ১৫,০০০ মিমি সর্বোচ্চ ২২,৫০০ মিমি সর্বোচ্চ ৩০,০০০ মিমি |
|
সরবরাহিত লুমেন
@ 5000K, CRl>80 (PRIME) সর্বোচ্চ 17.000lm সর্বোচ্চ 25.500lm সর্বোচ্চ 34.000lm
|
| (উল্ট্রা) সর্বোচ্চ ১৯,০০০ মিমি সর্বোচ্চ ২৮,৫০০ মিমি সর্বোচ্চ ৩৮,০০০ মিমি |
| অপারেশন শর্ত |
| অপারেশন তাপমাত্রা / আর্দ্রতাঃ -30 ~ +60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, ঘনীভূত নয় |
| সঞ্চয় তাপমাত্রা / আর্দ্রতাঃ -30 ~ +80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, ঘনীভূত নয় |
| গড় LED ব্যবহারের সময় L80B10: ≥100.000H |
| নামমাত্র জীবনকাল (Tp <70°C): 100,000H পর্যন্ত |
| ড্রাইভারের MTBF: 198,000H,MIL-HDBK-217F ((25°C) |
| কম্পন প্রতিরোধীঃ 10~500Hz,5G 12min / 1cycle, 72min জন্য সময়কাল. প্রতিটি X,Y,Z অক্ষ বরাবর |
| অ্যাকোস্টিক গোলমালঃ <25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টিঃ ৫ বছর (৭ বছর পর্যন্ত বাড়ানো যেতে পারে) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেটঃ ENEC. CE. RoHS. D-মার্ক. KEMA-KEUR তালিকাভুক্ত, SAA. C-Tick. RCM. CB. ETL/CETL. DLC Premium. |
| নিরাপত্তা নির্দেশিকাঃ EN 60598-1। EN 60598-2-3। EN 62493। IEC 62471। |
| ইএমসি নির্দেশিকাঃ EN 55015। EN 61547। EN 61000-3-2। EN 61000-3-3। EN 61347-2-13। EN 61347-1। EN 62384। |
| অন্যান্য নির্দেশাবলী: আইইসি ৬২২৬২ |
* আলোক প্রবাহ সহনশীলতা, পাওয়ার সহনশীলতা এবং রঙের তাপমাত্রা সহনশীলতা ±5%, 5000K এবং CRl> 80।
* EN ISO 17025:2005 নর্মে EN13032 নর্ম সিরিজের জন্য এবং LM-79 নর্মে আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা পরীক্ষা করা হয়েছে।
* আমাদের ওয়েবসাইট www.DUALRAYS.com এ পণ্যের আপ টু ডেট তথ্য এবং সাধারণ গ্যারান্টি শর্তাবলী পাওয়া যায়
* পৃথক সূচকগুলির জন্য আলোক প্রবাহ এবং ক্ষমতা সম্পর্কে বিস্তারিত তথ্য পণ্য তথ্য শীটে নির্দেশিত।
* এলইডি বিনিংয়ের কারণে মান পরিবর্তন হতে পারে।
* তথ্য পত্রিকায় প্যারামিটারগুলি Ta=25°C এর জন্য দেওয়া হয়েছে, 4000K/80Ra এর উপর ভিত্তি করে, 70Ra এর সাথে 10% দক্ষতা বেশি

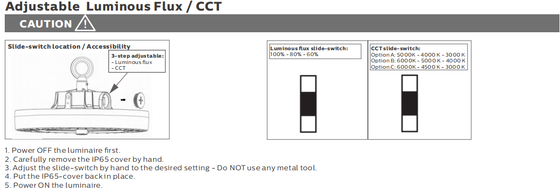

1প্রথমে লাইটারটা বন্ধ করে দাও।
2. IP65 কভারটি সাবধানে হাত দিয়ে সরিয়ে ফেলুন।
3. স্লাইড-সুইচটি পছন্দসই সেটিং-এ হাত দিয়ে সামঞ্জস্য করুন - কোনও ধাতব সরঞ্জাম ব্যবহার করবেন না।
4আইপি৬৫ কভারটা আবার লাগিয়ে দাও।
5- লাইট চালু করুন।
বিদ্যুৎ বন্ধ করো, এসি তার সংযুক্ত করো।
ডিমিং সংযোগ (ডিমিং ড্রাইভারের সাথে)
1- 0-10 ভোল্ট ডিমিং এর সাথে সামঞ্জস্যপূর্ণ।
2.উপরের ডায়াগ্রাম অনুযায়ী তারগুলি সংযুক্ত করুন।

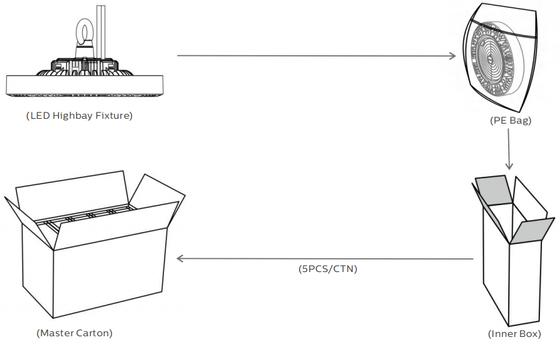

| পাওয়ার/ডাব্লু ইনার বক্স আউট কার্টন QTY ¢/CTN ইউনিট N.W G.W/Carton |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
ইনস্টলেশনের আগে দয়া করে নিচের সমস্ত নির্দেশাবলী পড়ুনঃ
* বৈদ্যুতিক শক এড়ানোর জন্য, দয়া করে নিশ্চিত করুন যে ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে।
* জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে লাইটটি একটি যোগ্যতাসম্পন্ন ইলেকট্রিক বা টেকনিশিয়ান দ্বারা ইনস্টল এবং পরিচালনা করা উচিত।
* ল্যাম্পটি প্যাক করুন এবং সাবধানে পরীক্ষা করুন, কোনও ক্ষতির খবর দিন এবং পণ্যটির কোনও অংশ পরিবহনের সময় ক্ষতিগ্রস্থ হলে সমস্ত প্যাকিং উপকরণ সংরক্ষণ করুন।
* যদি ল্যাম্পটি ক্ষতিগ্রস্ত হয়, তাহলে এটি ব্যবহার করবেন না!
বিবৃতি:
LED আলোর আন্তর্জাতিক মান অনুযায়ী,এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED Highbay Light (UFO Highbay) সিরিজের পণ্যগুলি শুধুমাত্র অভ্যন্তরীণ বা আধা-বহিরাগত নিরপেক্ষ পরিবেশে প্রয়োগ করার অনুমতি দেওয়া হয়এদিকে ডুয়ালেরাইস পণ্যের জন্য সম্পূর্ণ গ্যারান্টি প্রদান করে।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণীয়তা, উচ্চ অ্যামোনিয়া ইত্যাদি সহ কোনও গুরুতর পরিবেশের প্রয়োগ প্রস্তুতকারকের আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়।যদি কোন ভুল অ্যাপ্লিকেশন ঘটে, গ্যারান্টি পলিসি আর গ্যারান্টিযুক্ত নয়।
*পেশাদারদলঃ>১৫ বছরের অভিজ্ঞতা, নিজস্ব কারখানা, >১০ জন প্রকৌশলী দল, শক্তিশালী উৎপাদন ক্ষমতা এবং QC ম্যানেজমেন্ট সিস্টেম, উভয়ই ভাল মানের পণ্য এবং পরিষেবা সরবরাহ করে;
* নির্ভরযোগ্য ব্র্যান্ড:ইউরোপীয় গ্রাহকদের সাথে স্থিতিশীল এবং দীর্ঘমেয়াদী সহযোগিতা গড়ে তুলেছে, উচ্চ মূল্য এবং আস্থা অর্জন করেছে, এবং আরও ভাল পরিষেবার জন্য নেদারল্যান্ডসে গুদাম রয়েছে;
*ডায়ালাক্স সিমুলেশন প্রদান করুনঃআমাদের অ্যাপ্লিকেশনের প্যারামিটার পাঠান, যেমন দূরত্ব, উচ্চতা, প্রস্থ, ইত্যাদি, আমাদের প্রকৌশলী দল আপনার চাহিদা অনুযায়ী সিমুলেশন করবে এবং আপনাকে সেরা পণ্য সুপারিশ করবে;
*আমাদের সমস্ত এলইডি ল্যাম্প সিই, রোএইচএস মান মেনে চলে।টিইউভি, ইএনইসি, ভিডিই, এসএএ, সি-টিক, এলএম 79, এলএম 80 শীর্ষস্থানীয় পণ্যগুলির জন্য তালিকাভুক্ত।
