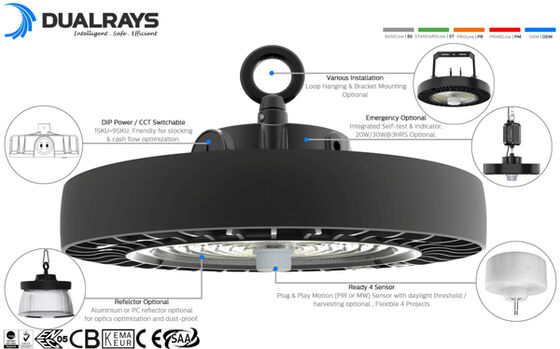

* ADC12 ডাই-কাস্টিং অ্যালুমিনিয়াম, ইন্টিগ্রাল মোল্ড ফোরজিং, চমৎকার তাপ পরিবাহিতা;
* SAN'AN / LUMILEDS উচ্চ উজ্জ্বলতা SMD2835 LED, DUALRAYS নিজস্ব-উন্নত ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* 60°/90°/120° বিম কোণ ঐচ্ছিক;
* ক্ষয় প্রতিরোধী পাউডার কোটেড ফিনিশ;
আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে।একাধিক ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;

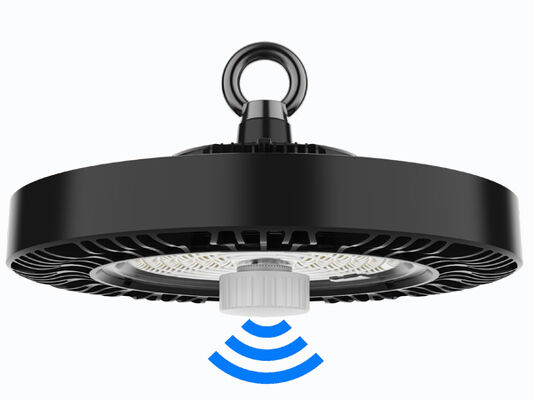

* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
* 3 CCT ঐচ্ছিক (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* স্ট্যান্ডার্ড হিসাবে DIP সুইচযোগ্য পাওয়ার (100%-80%-60%);
* কোন UV বা IR এবং সম্পূর্ণ পারদ মুক্ত নয়;
* L80/B10 @ 61,000 ঘন্টা;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থিত;
বিকল্প:
> ড্রাইভার: DUALRAYS নিজস্ব-উন্নত বিল্ট-ইন ড্রাইভার, স্লিম ডিজাইন, টেকসই এবং কমপ্যাক্ট।
> 3 CCT ঐচ্ছিক;
> DIP সুইচযোগ্য পাওয়ার (100%-80%-60%);
> নিয়ন্ত্রণ এবং ডিমিং: 1-10V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;

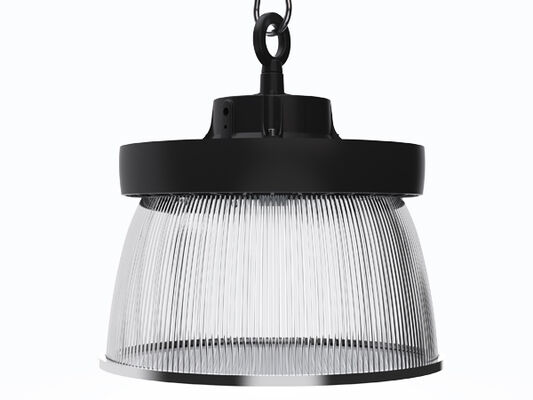

> রিফ্লেক্টর: কভার সহ/ছাড়া পিসি রিফ্লেক্টর। পাইপ মাউন্টিং।
> ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
> ঐতিহ্যবাহী HID বা MH আলোর উৎসের প্রতিস্থাপন;
> কারখানার হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগাস্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী ল্যাম্প প্রতিস্থাপন;

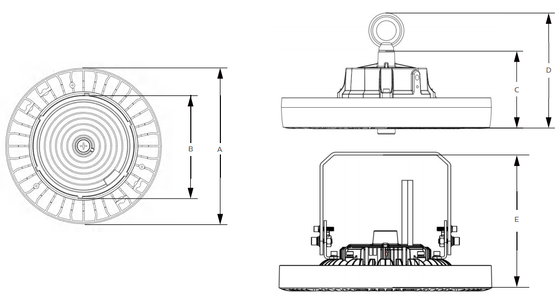

| পাওয়ার/W আকার A / মিমি আকার B / মিমি আকার C / মিমি আকার D / মিমি আকার E / মিমি |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| সাধারণ সিস্টেম |
হাউজিং উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড অনুযায়ী পাউডার কোটেড |
| ডিফিউজার উপাদান: ইনজেক্টেড পিসি UNE-EN ISO 294-2:2019 স্ট্যান্ডার্ড অনুযায়ী, UV ফিল্টার শর্তাধীন (IK08) |
| হাউজিং রঙ: মেটালিক ব্ল্যাক (RAL9017), অন্যান্য রঙ ঐচ্ছিক |
| সিলিং গ্যাসকেট: সিলিকন ফোম |
LEDs তাপ অপচয়: ফিনলেস ADC12 AL লুমিনিয়ার বডির মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন ডিসিপেশন
উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে LED মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করা |
| অপটিক্যাল সিস্টেম: লেন্স অপটিক, পিসি/আলু-রিফ্লেক্টর ঐচ্ছিক |
ফিনিশ: পলিয়েস্টার পাউডার পেইন্ট কোটিং, ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে করা এবং ওভেনে সাবলিমেশন করা, প্রতিরোধী
ক্ষয় |
| প্রস্তাবিত মাউন্টেড উচ্চতা: 5 - 15 মিটার |
| রক্ষণাবেক্ষণ: LED বিনিময়যোগ্য নয়, ড্রাইভার বিনিময়যোগ্য |
| ড্রাইভার: DIP সুইচ দ্বারা ঐচ্ছিকভাবে পাওয়ার অ্যাডজাস্টেবল সহ ধ্রুবক কারেন্ট, লুমিনিয়ারে এমবেডেড, প্রি-ওয়্যারড |
| ডিমিং কন্ট্রোল: অন-অফ | 1-10V ডিমিং | DALI-2 | জিগবি |
| IP (ইনগ্রেস প্রোটেকশন রেটিং): IP65 |
| IK (ইমপ্যাক্ট রেজিস্ট্যান্স): IK08 |
| সুরক্ষামূলক ক্লাস: ক্লাস I |
| গ্লো ওয়্যার: 750°C (30 সেকেন্ডের নিচে) |
| কেবল গ্ল্যান্ড: প্লাস্টিক M20x1.5 – IP68 | প্লাস্টিক M25x1.5 – IP68 (ঐচ্ছিক) |

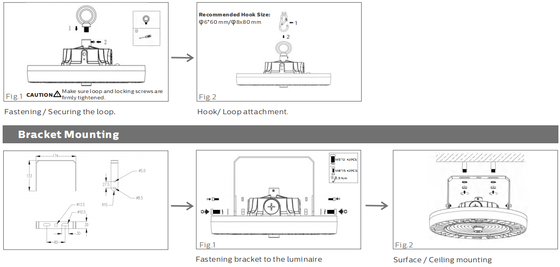

| ইনস্টলেশন: লুপ হ্যাংগিং | ব্র্যাকেট মাউন্টিং |
স্মার্ট ফাংশন: ডেলাইট থ্রেশহোল্ড সহ PIR সেন্সর | ডেলাইট থ্রেশহোল্ড বা ডেলাইট সহ মাইক্রোওয়েভ সেন্সর
হার্ভেস্টিং | ইমার্জেন্সি |
| উপরের দিকে আলোর আউটপুট অনুপাত: ULOR 0 |
| নীচের দিকে আলোর আউটপুট অনুপাত: DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগ: 0.3 মি 3*1.0mm2 স্ট্যান্ড হিসাবে, সর্বোচ্চ 3x2.5mm2 + 2x1.5 mm2 ডিমিং ওয়্যার, ফ্রি ওয়্যার এন্ডস, EU/AU/US প্লাগ সহ টেইলরড লেন্থ ওয়্যার বিকল্পের জন্য |
| প্রধান ভোল্টেজ: 100~277VAC/ 50/60Hz, 140-280VDC |
| পাওয়ার ফ্যাক্টর (PF): ≥0.97 |
| মোট হারমোনিক ডিসটর্শন (THD): <20% |
| সার্জ প্রোটেকশন: DM: 6kV, CM: 6kV, ক্রাইটেরিয়ন B |
SPD (ঐচ্ছিক): টাইপ 2, 10kV এবং 20kA ট্রানজিয়েন্ট সার্জ প্রোটেক্টর। এর পরিষেবা জীবনের শেষে আরও কার্যকর সুরক্ষার জন্য থার্মোফিউজ ডিসকানেক্টরের সাথে সিরিজ সংযোগ
আউটপুট টাইপ: নন-SELV (অবিচ্ছিন্ন) |
| ফ্লিকার ফ্যাক্টর: <1% স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধি (Pst) <1 |
| স্ট্রোবোস্কোপিক ভিজিবিলিটি মেজার (SVM): <0.4 |
| স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধি (Pst): <1 |
| লুমিনিয়ার্স পাওয়ার B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| LSS সার্কিট ব্রেকারগুলির মাধ্যমে মডিউল 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| ফটমেট্রি সিস্টেম |
| LEDs: SMD2835 (1W) |
| CCT (কররেলেটেড কালার টেম্পারেচার): সিঙ্গেল CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
|
ট্রাই-কালার ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
CRI (কালার রেন্ডারিং ইনডেক্স): স্ট্যান্ডার্ডের জন্য >80Ra (>90Ra উচ্চতর CRI এর জন্য উপলব্ধ)
|
| ফটবায়োলজিক্যাল সেফটি: RG0 (ঝুঁকি থেকে মুক্ত) |
| EEC (এনার্জি এফিসিয়েন্সি ক্লাস): A++ |
| SDCM (কালার ম্যাচিং এর স্ট্যান্ডার্ড ডেভিয়েশন): <5 (SDCM |
| <3 ঐচ্ছিক)UGR (4H, 8H) : 33.9 (ক্রস) |
|
33.9 (লংগিটিউডিনাল)

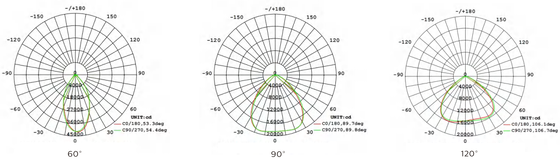

বিম অ্যাঙ্গেল: 60° | 90° | 120° ঐচ্ছিক
|
| গড় লুমিনিয়ার দরকারী জীবনকাল: 61,000 ঘন্টা (L80B10) |
| e.o.l. এ লুমেন রক্ষণাবেক্ষণ >70% |
| লুমিনাস এফিসিয়েন্সি: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) ঐচ্ছিক |
| রেটেড পাওয়ার: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) সর্বোচ্চ। 15,000lm সর্বোচ্চ। 22,500lm সর্বোচ্চ। 30,000lm |
| ডেলিভার করা লুমেন |
|
@ 5000K, CRl>80 (PRIME) সর্বোচ্চ। 17,000lm সর্বোচ্চ। 25,500lm সর্বোচ্চ। 34,000lm
(ULTRA) সর্বোচ্চ। 19,000lm সর্বোচ্চ। 28,500lm সর্বোচ্চ। 38,000lm
|
| অপারেশন কন্ডিশন |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -30~ +60°C (-22°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা: -30~ +80°C (-22°F ~ 176°F) / 5~85% RH, ঘনীভূত নয় |
| গড় LED দরকারী সময় L80B10: ≥100,000H |
| রেটেড নমিনাল লাইফটাইম (Tp |
| <70°C): 100,000H পর্যন্তড্রাইভার MTBF: 198,000H, MIL-HDBK-217F(25°C) |
| কম্পন প্রতিরোধী: 10~500Hz, 5G 12 মিনিট / 1 সাইকেল, 72 মিনিটের জন্য সময়কাল। প্রতিটি X, Y, Z অক্ষ বরাবর |
| শব্দহীনতা: <25dB (30 সেমি দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি: 5 বছর (7 বছর পর্যন্ত সম্প্রসারণযোগ্য) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| সুরক্ষা নির্দেশিকা: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC নির্দেশিকা: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * লুমিনাস ফ্লাক্স টলারেন্স, পাওয়ার টলারেন্স এবং কালার টেম্পারেচার টলারেন্স ±5%, 5000K এবং CRl>80। |
* লাইটিং বিম, আলোর তীব্রতা বিতরণ এবং আলোর কার্যকারিতা EN13032 নরম সিরিজ এবং LM-79 নরমের জন্য EN ISO 17025:2005 নরম অনুযায়ী পরীক্ষা করা হয়েছে।
* আমাদের ওয়েবসাইটে www.DUALRAYS.com আপ-টু-ডেট পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী উপলব্ধ
* পৃথক সূচকগুলির জন্য লুমিনাস ফ্লাক্স এবং পাওয়ারের বিস্তারিত তথ্য পণ্যের ডেটা শীটে নির্দেশিত।
* LED বিননিং এর কারণে মান পরিবর্তন সাপেক্ষ।
* ডেটা শীটের প্যারামিটারগুলি Ta=25°C এর জন্য দেওয়া হয়, 4000K/80Ra এর উপর ভিত্তি করে, 70Ra এর সাথে 10% বেশি কার্যকারিতা

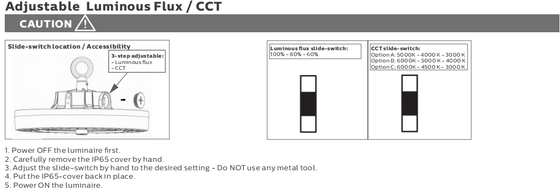

1. প্রথমে লুমিনিয়ার পাওয়ার বন্ধ করুন।
2. হাত দিয়ে IP65 কভারটি সাবধানে সরান।
3. স্লাইড-সুইচটি হাত দিয়ে পছন্দসই সেটিংয়ে সামঞ্জস্য করুন - কোনও ধাতব সরঞ্জাম ব্যবহার করবেন না।
4. IP65-কভারটি আবার জায়গায় রাখুন।
5. লুমিনিয়ার পাওয়ার চালু করুন।
পাওয়ার বন্ধ করুন, এসি তার সংযোগ করুন।

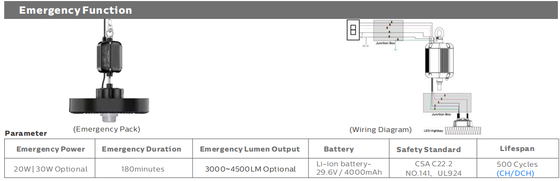

ডিমিং সংযোগ (ডিমযোগ্য ড্রাইভার সহ)
1.0-10V ডিমিং এর সাথে সামঞ্জস্যপূর্ণ।
2. উপরের ডায়াগ্রাম অনুযায়ী তারগুলি সংযোগ করুন।

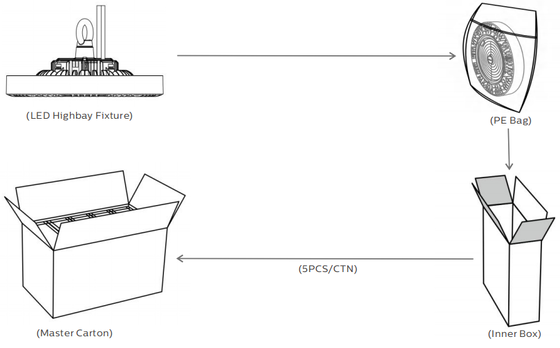

পাওয়ার/W অভ্যন্তরীণ বাক্স বাইরের কার্টন QTY”/CTN ইউনিট N.W G.W/কার্টন
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
| ইনস্টলেশনের আগে অনুগ্রহ করে নীচের সমস্ত নির্দেশাবলী পড়ুন: |
* বৈদ্যুতিক শক এড়াতে, ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে কিনা তা নিশ্চিত করুন।
* জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ল্যাম্পটি ইনস্টল এবং পরিচালনা করা উচিত।
* ল্যাম্পটি আনপ্যাক করুন এবং সাবধানে পরীক্ষা করুন, কোনও ক্ষতি রিপোর্ট করুন এবং পরিবহনের সময় পণ্যের কোনও অংশ ক্ষতিগ্রস্ত হলে সমস্ত প্যাকিং সামগ্রী সংরক্ষণ করুন।
* যদি ল্যাম্পটি ক্ষতিগ্রস্ত হয় তবে এটি ব্যবহার করবেন না!
বিবৃতি:
LED লুমিনিয়ারের আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED Highbay Light (UFO Highbay) সিরিজ পণ্যগুলি শুধুমাত্র অভ্যন্তরীণ বা আধা-বহিরাগত নিরপেক্ষ পরিবেশে প্রয়োগের জন্য অনুমোদিত। ইতিমধ্যে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রদান করে।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ কোনও গুরুতর পরিবেশগত প্রয়োগ প্রস্তুতকারকের কাছ থেকে অফিসিয়াল নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। যদি কোনও অপব্যবহার ঘটে, ওয়ারেন্টি নীতি আর নিশ্চিত করা হয় না।
*
আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে। দল: >15 বছরের অভিজ্ঞতা, নিজস্ব কারখানা, >10 জন প্রকৌশলী দল, শক্তিশালী উৎপাদন ক্ষমতা এবং QC ব্যবস্থাপনা সিস্টেম, ভাল মানের পণ্য এবং পরিষেবা উভয়ই সরবরাহ করে;* নির্ভরযোগ্য ব্র্যান্ড:

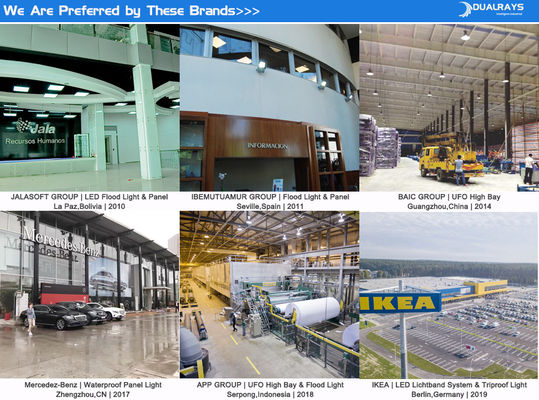

ইউরোপীয় গ্রাহকদের সাথে স্থিতিশীল এবং দীর্ঘমেয়াদী সহযোগিতা তৈরি করেছে, উচ্চ প্রশংসা এবং বিশ্বাস অর্জন করেছে, এবং উন্নত পরিষেবার জন্য নেদারল্যান্ডসে গুদাম রয়েছে;*
আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে।আপনার অ্যাপ্লিকেশনের প্যারামিটারগুলি আমাদের পাঠান, যেমন দূরত্ব, উচ্চতা, প্রস্থ ইত্যাদি, আমাদের প্রকৌশলী দল আপনার চাহিদা অনুযায়ী সিমুলেশন করবে এবং আপনাকে সেরা পণ্যটি সুপারিশ করবে;*
আমাদের সমস্ত LED লুমিনারি CE, RoHS স্ট্যান্ডার্ড মেনে চলে। প্রধান পণ্যগুলির জন্য TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 তালিকাভুক্ত।শিপমেন্ট:
