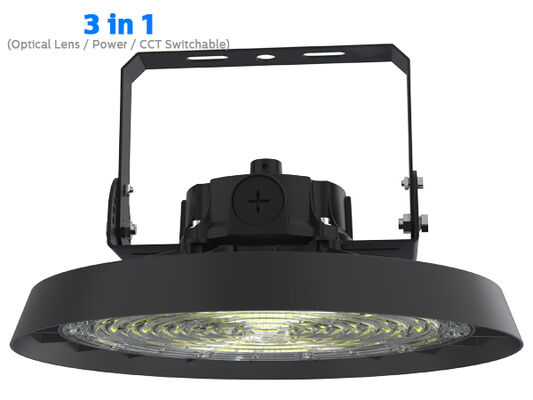

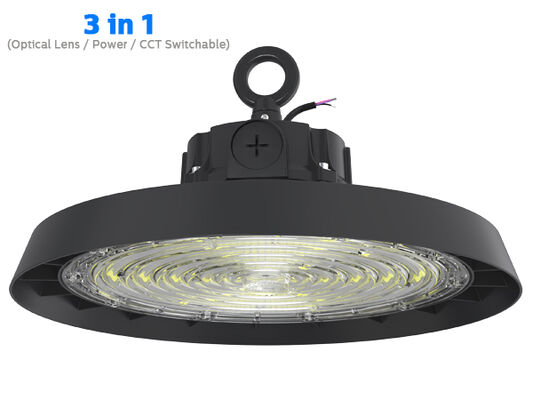

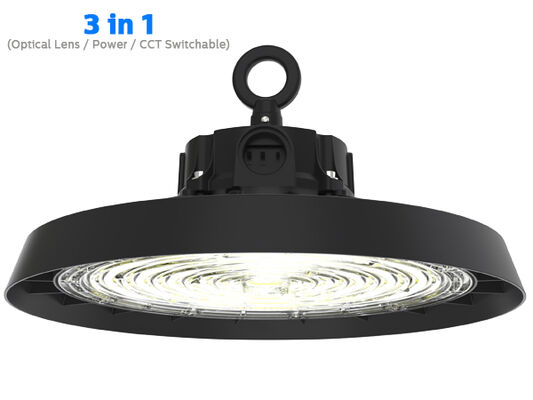

* ADC12 ডাই-কাস্টিং Al, ইন্টিগ্রালি মোল্ড ফোরজিং, চমৎকার তাপ পরিবাহিতা;
* SAN'AN / LUMILEDS উচ্চ উজ্জ্বলতা SMD2835 LED, DUALRAYS নিজস্ব-উন্নত ড্রাইভার বা SOSEN / ড্রাইভার ঐচ্ছিক;
* IP65 / IK08 সুরক্ষা;
* ৬০°/৯০°/১২০° বিম অ্যাঙ্গেল ঐচ্ছিক;
* ক্ষয় প্রতিরোধী পাউডার লেপযুক্ত ফিনিশ;

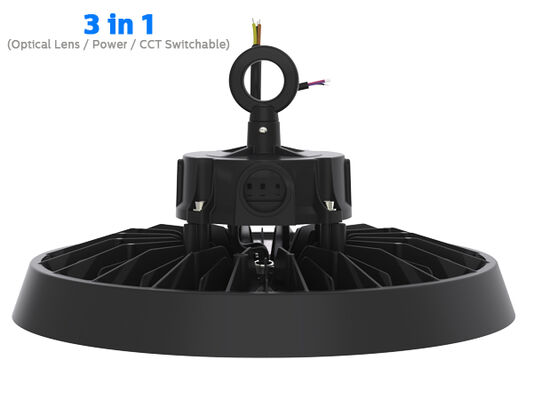

* একাধিক ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;

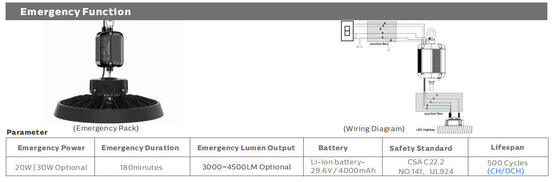

* বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: ১-১০V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং জরুরি অবস্থা;
* ৩ CCT ঐচ্ছিক (A: ৩০০০-৪০০০-৫০০০K; B: ৩০০০-৪৫০০-৬০০০K; C: ৪০০০-৫০০০-৬০০০K);
* DIP সুইচযোগ্য পাওয়ার স্ট্যান্ডার্ড হিসাবে (১০০%-৮০%-৬০%);

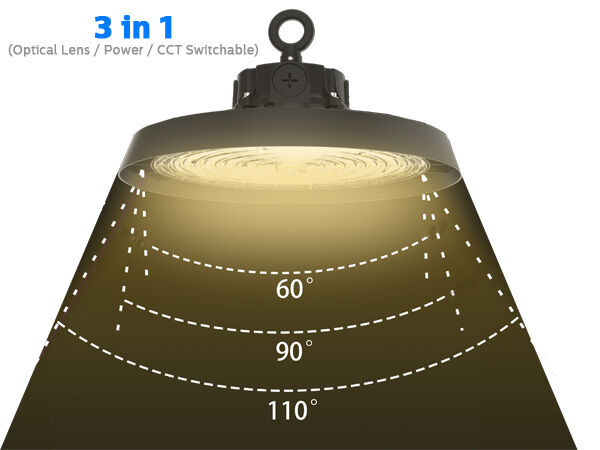

* DIP সুইচযোগ্য অপটিক্যাল লেন্স (৬০°/৯০°/১১০°) ঐচ্ছিক (২০০W PROLine সংস্করণ);
* কোনো UV বা IR নেই এবং সম্পূর্ণরূপে পারদ মুক্ত;
* L80/B10 @ ৬৫.০০০ঘণ্টা;
* বিশেষ প্রকল্পের জন্য কাস্টমাইজড সমর্থন;
বিকল্প:
> ড্রাইভার: Meanwell//SOSEN।
> ৩ CCT ঐচ্ছিক;
> DIP সুইচযোগ্য পাওয়ার (১০০%-৮০%-৬০%);
> DIP সুইচযোগ্য অপটিক্যাল লেন্স (৬০°/৯০°/১১০°) ঐচ্ছিক (২০০W PROLine সংস্করণ)
> নিয়ন্ত্রণ এবং ডিমিং: ১-১০V, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং জরুরি অবস্থা;
> প্রতিফলক : PC প্রতিফলক কভার সহ / কভার ছাড়া। পাইপ মাউন্টিং।
> ইনস্টলেশন: লুপ হ্যাংগিং, সিলিং মাউন্টিং, ওয়াল মাউন্টিং;
> ঐতিহ্যবাহী HID বা MH আলোর উৎসের প্রতিস্থাপন;

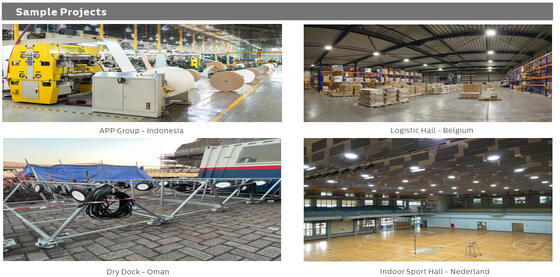

> কারখানা হল এবং উৎপাদন এলাকা;
> গুদাম এবং লজিস্টিক হল;
> হার্ডওয়্যার স্টোর এবং মেগাস্টোর;
> স্টেডিয়াম এবং অন্যান্য ক্রীড়া সুবিধা;
> ঐতিহ্যবাহী বাতি প্রতিস্থাপন;
| পাওয়ার/W সাইজ A / মিমি সাইজ B / মিমি সাইজ C / মিমি সাইজ D / মিমি সাইজ E / মিমি |
| ১০০ φ২৫০ φ১৮৪ ১২৫ ১৮০ ২০৫ |
| ১৫০ φ২৯০ φ২২৬ ১২৫ ১৮০ ২০৫ |
| ২০০ φ৩৩০ φ২৬৫ ১২৫ ১৮০ ২০৫ |
| ২৪০ φ৩৬০ φ৩০০ ১২৫ ১৮৪ ২০৫ |
| ৩০০ φ৩৬০ φ৩০০ ১২৫ ১৮৪ ২০৫ |
| সাধারণ সিস্টেম |
হাউজিং উপাদান: উচ্চ চাপ ডাই-কাস্ট ADC12 অ্যালুমিনিয়াম EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 UNE EN 1706 স্ট্যান্ডার্ড অনুযায়ী পাউডার লেপযুক্ত |
| ডিফিউজার উপাদান: ইনজেকটেড PC UNE-EN ISO 294-2:2019 স্ট্যান্ডার্ড অনুযায়ী, UV ফিল্টার শর্তসাপেক্ষ (IK08) |
| হাউজিং রঙ: ধাতব কালো (RAL9017), অন্যান্য রঙ ঐচ্ছিক |
| সিলিং গ্যাসকেট: সিলিকন ফেনা |
LEDs তাপ অপচয়: ফিনলেস ADC12 AL লুমিনিয়ার বডি এর মাধ্যমে, পরিবাহী তরল ছাড়া। প্যাসিভ কনভেকশন ডিসিপেশন
উচ্চ-পরিবাহিতা সম্পন্ন লিড-ফ্রি সোল্ডার পেস্টের মাধ্যমে LED মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করে |
| অপটিক্যাল সিস্টেম: লেন্স অপটিক, PC/অ্যালু-রিফ্লেক্টর ঐচ্ছিক |
| ফিনিশ: পলিয়েস্টার পাউডার পেইন্ট কোটিং, ইলেক্ট্রোস্ট্যাটিক্যালি স্প্রে করা এবং ওভেনে ঊর্ধ্বপাতিত, ক্ষয় প্রতিরোধী |
| প্রস্তাবিত মাউন্টেড উচ্চতা: ৫ - ১৫ মিটার |
| রক্ষণাবেক্ষণ: LED পরিবর্তনযোগ্য নয়, ড্রাইভার পরিবর্তনযোগ্য |
| ড্রাইভার: কনস্ট্যান্ট কারেন্ট ঐচ্ছিকভাবে DIP সুইচের মাধ্যমে পাওয়ার নিয়মিত করা যায়, লুমিনিয়ারে এম্বেড করা, প্রি-ওয়্যার্ড |
| ডিমিং কন্ট্রোল: ON-OFF | ১-১০V ডিমিং | DALI-2 | জিগবি |
| IP (ইনগ্রেস প্রোটেকশন রেটিং): IP65 |
| IK (ইম্প্যাক্ট রেজিস্ট্যান্স): IK08 |
| সুরক্ষা শ্রেণী: শ্রেণী Ⅰ |
| গ্লো ওয়্যার: ৭৫০°C (৩০ সেকেন্ডের নিচে) |
| কেবল গ্রন্থি: প্লাস্টিক M20x1.5 – IP68 | প্লাস্টিক M25x1.5 – IP68 (ঐচ্ছিক) |
| ইনস্টলেশন: লুপ হ্যাংগিং | ব্র্যাকেট মাউন্টিং |
| স্মার্ট ফাংশন: ডেলাইট থ্রেশহোল্ড সহ PIR সেন্সর| ডেলাইট থ্রেশহোল্ড বা ডেলাইট হার্ভেস্টিং সহ মাইক্রোওয়েভ সেন্সর| জরুরি অবস্থা |
| উপরের দিকে আলোর আউটপুট অনুপাত: ULOR 0 |
| নীচের দিকে আলোর আউটপুট অনুপাত: DLOR 100% |
| বৈদ্যুতিক সিস্টেম |
| বৈদ্যুতিক সংযোগ: ০.৩মি ৩*১.০মিমি২ স্ট্যান্ডার্ড হিসাবে, সর্বোচ্চ ৩x২.৫মিমি২ + ২x১.৫ মিমি২ ডিমিং তার, বিনামূল্যে তারের প্রান্ত, EU/AU/US প্লাগ সহ তৈরি করা তারের দৈর্ঘ্য বিকল্পের জন্য |
| প্রধান ভোল্টেজ: ১০০~২৭৭VAC/ ৫০/৬০Hz, ১৪০-২৮০VDC |
| পাওয়ার ফ্যাক্টর (PF): ≥০.৯৭ |
| মোট হারমোনিক বিকৃতি (THD): <২০% |
| সার্জ সুরক্ষা: DM: ৬kV,CM: ৬kV,ক্রাইটেরিয়ন B |
SPD (ঐচ্ছিক): টাইপ ২, ১০kV এবং ২০kA ট্রানজিয়েন্ট সার্জ প্রোটেক্টর। থার্মোফিউজের সাথে সিরিজ সংযোগ
এর পরিষেবা জীবনের শেষে আরও কার্যকর সুরক্ষার জন্য সংযোগ বিচ্ছিন্নকারী |
| আউটপুট প্রকার: নন-সেলভ (অ-বিচ্ছিন্ন) |
| ফ্লিকার ফ্যাক্টর: <১% স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধিযোগ্যতা (Pst) <১ |
| স্ট্রোবোস্কোপিক দৃশ্যমানতা পরিমাপ (SVM): <০.৪ |
| স্ট্রোবোস্কোপিক প্রভাবের উপলব্ধিযোগ্যতা (Pst): <১ |
| লুমিনিয়ার পাওয়ার B10A B16A C10A C16A |
| ১০০W ৬ ১০ ১১ ১৭ |
| LSS সার্কিট ব্রেকারগুলির মাধ্যমে মডিউল ১৫০W ৪ ৬ ৬ ১০ |
| ২০০W ৩ ৫ ৬ ৮ |
| ২৪০W ৩ ৪ ৫ ৭ |
| ৩০০W ২ ৩ ৪ ৬ |
| ফোটোমেট্রি সিস্টেম |
| LEDs: SMD2835 (1W) |
|
CCT (সম্পর্কিত রঙের তাপমাত্রা): একক CCT (৩০০০K | ৪০০০K | ৫০০০K | ৫৭০০K |৬500K)
৩CCT ঐচ্ছিক (৩০০০-৪০০০-৫০০০K | ৩০০০-৪৫০০-৬০০০K | ৪০০০-৫০০০-৬০০০K পছন্দের জন্য)
|
| CRI (রঙ রেন্ডারিং সূচক): স্ট্যান্ডার্ডের জন্য >৮০Ra (>৯০Ra উচ্চতর CRI-এর জন্য উপলব্ধ) |
| ফোটোবায়োলজিক্যাল নিরাপত্তা: RG0 (ঝুঁকি মুক্ত) |
| EEC (শক্তি দক্ষতা শ্রেণী): A++ |
| SDCM (রঙ মেলানোর স্ট্যান্ডার্ড ডেভিয়েশন): <৫ (SDCM<3 ঐচ্ছিক) |
|
UGR (4H, 8H) : ৩৩.৯ (ক্রস)
৩৩.৯ (অনুদৈর্ঘ্য)
|

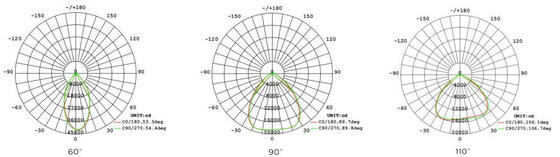

| বিম অ্যাঙ্গেল: ৬০° | ৯০° | ১২০° ঐচ্ছিক |
| গড় লুমিনিয়ার উপযোগী জীবনকাল: ৬৫.০০০ ঘন্টা (L80B10) |
| e.o.l-এ লুমেন রক্ষণাবেক্ষণ। >৭০% |
| আলোকসজ্জা কার্যকারিতা: ১৫০LPW (PROLine) | ১৭০LPW (PRIMELine) | ১৯০LPW (ULTRALine) ঐচ্ছিক |
| রেটেড পাওয়ার: ১০০W DIP(60/80W/100W) ১৫০W DIP(100W/120W/150W) ২০০W DIP(120W/150W/200W) ২৪০W DIP(150W/200W/240W) ৩০০W DIP(180W/240W/300W) |
| (PRO) সর্বোচ্চ ১৫.০০০lm সর্বোচ্চ ২২.৫০০lm সর্বোচ্চ ৩০.০০০lm সর্বোচ্চ ৩৬.০০০lm সর্বোচ্চ ৪৫.০০০lm |
|
লুমেন বিতরণ করা হয়েছে
@ ৫০০০K, CRl>৮০ (PRIME) সর্বোচ্চ ১৭.০০০lm সর্বোচ্চ ২৫.৫০০lm সর্বোচ্চ ৩৪.০০০lm সর্বোচ্চ ৪০.৮০০lm সর্বোচ্চ ৫১.০০০lm
|
| (ULTRA) সর্বোচ্চ ১৯.০০০lm সর্বোচ্চ ২৮.৫০০lm সর্বোচ্চ ৩৮.০০০lm সর্বোচ্চ ৪৫.৬০০lm সর্বোচ্চ ৫৭.০০০lm |
| অপারেশন কন্ডিশন |
| অপারেশন তাপমাত্রা / আর্দ্রতা: -৩০~ +60℃ (-২২°F ~ ১৪০°F) / ৫~৮৫% RH, ঘনীভূত নয় |
| সংরক্ষণ তাপমাত্রা / আর্দ্রতা: -৩০~ +৮০℃ (-২২°F ~ ১৭৬°F) / ৫~৮৫% RH, ঘনীভূত নয় |
| গড় LED উপযোগী সময় L80B10: ≥১০০.০০০H |
| রেটেড নামমাত্র জীবনকাল (Tp <70℃): ১০০,০০০H পর্যন্ত |
| ড্রাইভার MTBF: ১৯8.০০০H,MIL-HDBK-217F(২৫℃) |
| কম্পন প্রতিরোধী: ১০~৫০০Hz,৫G ১২মিনিট / ১চক্র, ৭২ মিনিটের জন্য সময়কাল। X,Y,Z অক্ষ বরাবর প্রতিটি |
| শব্দ: <২৫dB (৩০সেমি দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি: ৫ বছর (৭ বছর পর্যন্ত প্রসারিত) |
| সার্টিফিকেশন |
| গ্লোবাল সার্টিফিকেট: ENEC | CE | RoHS | D-mark | KEMA-KEUR তালিকাভুক্ত, SAA | C-Tick | RCM | CB | ETL/CETL | DLC প্রিমিয়াম |
| নিরাপত্তা নির্দেশিকা: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC নির্দেশিকা: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* আলোকসজ্জা প্রবাহ সহনশীলতা, পাওয়ার সহনশীলতা এবং রঙের তাপমাত্রা সহনশীলতা ±৫%, ৫০০০K এবং CRl>৮০।
* আলোকরশ্মি, আলোর তীব্রতা বিতরণ এবং আলোর দক্ষতা EN ISO 17025:2005 নর্ম অনুসারে EN13032 নর্ম সিরিজ এবং LM-79 নর্ম অনুসারে পরীক্ষা করা হয়েছিল।
* আপ-টু-ডেট পণ্যের তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইটে উপলব্ধ www.DUALRAYS.com
* পৃথক সূচকগুলির জন্য আলোকসজ্জা প্রবাহ এবং শক্তির বিস্তারিত তথ্য পণ্য ডেটা শীটে নির্দেশিত।
* LED বিনিং-এর কারণে মান পরিবর্তন হতে পারে।
* ডেটা শীটের প্যারামিটারগুলি Ta=২৫°C-এর জন্য দেওয়া হয়েছে, যা ৪০০০K/৮০Ra-এর উপর ভিত্তি করে, ৭০Ra-এর সাথে ১০% দক্ষতা বেশি

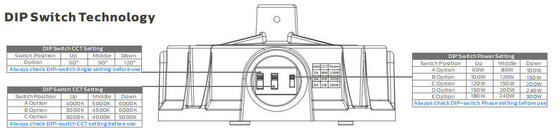

১. প্রথমে লুমিনিয়ারের পাওয়ার বন্ধ করুন।
২. হাত দিয়ে সাবধানে IP65 কভারটি সরান।
৩. পছন্দসই সেটিং-এ স্লাইড-সুইচটি হাত দিয়ে সামঞ্জস্য করুন - কোনো ধাতব সরঞ্জাম ব্যবহার করবেন না।
৪. IP65-কভারটি আবার জায়গায় রাখুন।
৫. লুমিনিয়ারের পাওয়ার চালু করুন।
ইনস্টলেশন থেকে ব্র্যাকেটটি বের করুন স্ক্রু ড্রাইভার দিয়ে উচ্চবে-তে ব্র্যাকেটটি ঠিক করুন, সম্পন্ন হয়েছে।
ব্র্যাকেটের পাশ, এবং ড্রাইভারের সাথে ৩টি তারের সংযোগ করুন। অন্যটিতে মাইক্রোওয়েভ সেন্সরটি সংযুক্ত করুন
প্যাকেজ।
পাওয়ার বন্ধ করুন, AC তারের সংযোগ করুন।
ডিমিং সংযোগ (ডিমেবল ড্রাইভার সহ)
১. ০-১০V ডিমিং-এর সাথে সামঞ্জস্যপূর্ণ।
২. উপরের চিত্রের মতো তারগুলি সংযুক্ত করুন।
| পাওয়ার/W ভিতরের বাক্স বাইরের কার্টন QTY”/CTN ইউনিট N.W G.W/কার্টন |
| ১০০ ২70x270x150mm ৭90x283x292mm ৫PCS ২.৪ কেজি ১৪.২ কেজি |
| ১৫০ ৩10x310x150mm ৭90x323x332mm ৫PCS ২.৬ কেজি ১৫.৬ কেজি |
| ২০০ ৩50x350x150mm ৭90x363x372mm ৫PCS ২.৮ কেজি ১৬.৯ কেজি |
| ২৪০ ৩80x380x150mm ৭90x393x402mm ৫PCS ৩.১ কেজি ১৮.২ কেজি |
| ৩০০ ৩80x380x150mm ৭90x393x402mm ৫PCS ৩.২ কেজি ১৮.৬ কেজি |
ইনস্টলেশনের আগে অনুগ্রহ করে নীচের সমস্ত নির্দেশাবলী পড়ুন:
* বৈদ্যুতিক শক এড়াতে, অনুগ্রহ করে নিশ্চিত করুন যে ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ করা হয়েছে।
* বাতিটি অবশ্যই একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ন্যাশনাল ইলেকট্রিক্যাল কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুযায়ী ইনস্টল ও পরিচালনা করতে হবে।
* বাতিটি খুলে সাবধানে পরীক্ষা করুন, কোনো ক্ষতির রিপোর্ট করুন এবং পরিবহনের সময় পণ্যের কোনো অংশে ক্ষতি হলে সমস্ত প্যাকিং উপকরণ সংরক্ষণ করুন।
* বাতি ক্ষতিগ্রস্ত হলে, এটি ব্যবহার করবেন না!
বিবৃতি:
LED লুমিনিয়ারের আন্তর্জাতিক মান অনুযায়ী, এখানে DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED হাইবে লাইট (UFO হাইবে) সিরিজের পণ্যগুলি শুধুমাত্র ইনডোর বা আধা-আউটডোর নিরপেক্ষ পরিবেশে প্রয়োগ করার অনুমতি দেওয়া হয়েছে। একই সময়ে DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রতিশ্রুতি দেয়।
উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ-অ্যামোনিয়া ইত্যাদি সহ কোনো গুরুতর পরিবেশগত অ্যাপ্লিকেশন প্রস্তুতকারকের কাছ থেকে আনুষ্ঠানিক নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। কোনো ভুল প্রয়োগ ঘটলে, ওয়ারেন্টি নীতি আর নিশ্চিত করা হবে না।
* পেশাদার দল: >১৫ বছরের অভিজ্ঞতা, নিজস্ব কারখানা, >১০ জন প্রকৌশলী দল, শক্তিশালী উৎপাদন ক্ষমতা এবং QC ব্যবস্থাপনা সিস্টেম, ভাল মানের পণ্য এবং পরিষেবা উভয়ই প্রদান করে;
* নির্ভরযোগ্য ব্র্যান্ড: ইউরোপের গ্রাহকদের সাথে স্থিতিশীল এবং দীর্ঘমেয়াদী সহযোগিতা তৈরি করেছে, উচ্চ প্রশংসা এবং বিশ্বাস অর্জন করেছে এবং আরও ভাল পরিষেবার জন্য নেদারল্যান্ডসে গুদাম রয়েছে;
* DIALux সিমুলেশন প্রদান করুন: আমাদের আপনার অ্যাপ্লিকেশনগুলির প্যারামিটারগুলি পাঠান, যেমন দূরত্ব, উচ্চতা, প্রস্থ, ইত্যাদি, আমাদের প্রকৌশলী দল আপনার চাহিদা অনুযায়ী সিমুলেশন করবে এবং আপনাকে সেরা পণ্যটি সুপারিশ করবে;
* আমাদের সমস্ত LED লুমিনিয়ার CE, RoHS স্ট্যান্ডার্ড মেনে চলে। TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 নেতৃস্থানীয় পণ্যগুলির জন্য তালিকাভুক্ত।
