Click-fast 75W DIP Switchable RM5 Universal LED Linear Retrofit Light Module 5/7 পোল WAGO কানেক্টর সহ মাল্টি-কানেকশনের জন্য

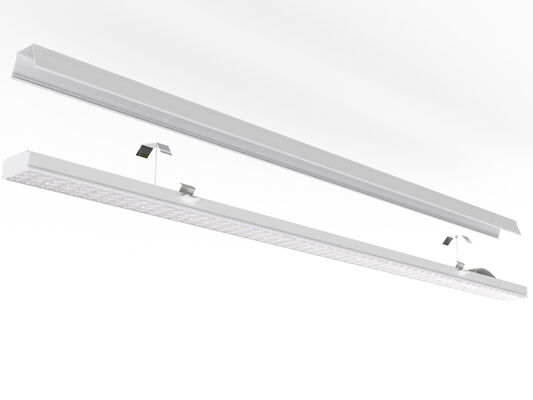

RM5 লিনিয়ার রেট্রোফিট মডিউলটি রেল সিস্টেমে বিদ্যমান T5/T8 ফ্লুরোসেন্ট লাইটিং ফিক্সচার প্রতিস্থাপনের জন্য তৈরি করা হয়েছে।

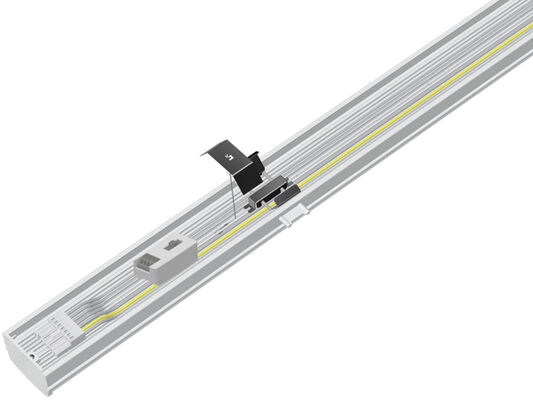

প্রচলিত ফ্লুরোসেন্ট লাইট ফিক্সচারের জন্য, ট্রাঙ্ক রেলে থাকা মূল তারগুলি স্ন্যাপ করা যেতে পারে এবং মডিউলের ভিতরে WAGO কানেক্টরের মাধ্যমে লিঙ্কযোগ্য কেবল ডিজাইন করা হয়েছে।
কানেক্টর।
এটি গত ২৫ বছরে ইনস্টল করা প্রায় সমস্ত ট্রাঙ্ক রেল সিস্টেমের সাথে কাজ করে, রিফ্লেক্টর সহ এবং ছাড়া পুরনো 2 x36w, 1 x58w এবং 2 x58w T5/T8 ফ্লুরোসেন্ট লাইট প্রতিস্থাপনের জন্য একটি নিখুঁত রেট্রোফিট সমাধান।
দ্রুত ইনস্টলেশন, ৪০ সেকেন্ডের মধ্যে টুলস ছাড়াই বিদ্যমান ট্রাঙ্ক সিস্টেমের সাথে সহজ প্রতিস্থাপন।
বিদ্যমান ট্রাঙ্কিং সিস্টেমে কোনও শারীরিক পরিবর্তনের প্রয়োজন নেই, শুধু প্লাগ এবং প্লে
মূল বৈশিষ্ট্য এবং স্পেসিফিকেশন
- উচ্চ উজ্জ্বলতা SMD2835 LED 0.5W 75LM TRIDONIC/PHILIPS/BOKE ড্রাইভার DIP Switchable সহ;
- গত ২৫ বছরে ইনস্টল করা ৯৫% লিডিং ট্রাঙ্কিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ;
- বিদ্যমান 2x36W, 1x58W এবং 2x58W T5/T8 ফ্লুরোসেন্ট ল্যাম্প বা LED টিউব লাইট রিফ্লেক্টর সহ এবং ছাড়া প্রতিস্থাপনের জন্য আদর্শ রেট্রোফিট সমাধান;
- 30/60/90/110/ডাবল 25/25L/25R, 120 (PC কভার সহ) অপটিক্স ঐচ্ছিক;
- IP40/IK08 সুরক্ষা;
- বিদ্যমান ট্রাঙ্কিং সিস্টেমে কোনও শারীরিক পরিবর্তনের প্রয়োজন নেই;
- শ্রম খরচ সাশ্রয় এবং দ্বিগুণ সুরক্ষা নিশ্চিতকরণের জন্য সেফটি চেইন সংরক্ষিত;
- বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, DALI, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
- সিঙ্গেল ফেজ (L/N/E) বা থ্রি ফেজ (L1/L2/L3/N/FG) ঐচ্ছিক;
- L80/B10 @ 58,000 ঘন্টা জীবনকাল;
- বিশেষ প্রকল্পের জন্য কাস্টমাইজেশন উপলব্ধ;
উপলভ্য বিকল্প
- ড্রাইভার: TRIDONIC / PHILIPS / BOKE নন-SELV ড্রাইভার
- নিয়ন্ত্রণ এবং ডিমিং: 1-10V, DALI, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি
- বিম অ্যাঙ্গেল: 30/60/90/110/ডাবল 25/25L/25R, 120 (PC কভার সহ) অপটিক্স ঐচ্ছিক
- সিঙ্গেল ফেজ (L/N/E) বা থ্রি ফেজ (L1/L2/L3/N/FG) ঐচ্ছিক;

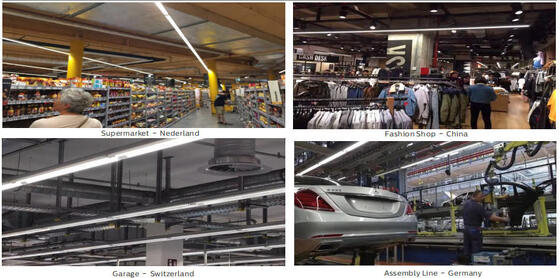

প্রস্তাবিত অ্যাপ্লিকেশন
- বৃহৎ খুচরা আউটলেট;
- শিল্প হল;
- গুদাম স্থান;
- কারখানা হল;
- অন্যান্য আধা-শিল্প অ্যাপ্লিকেশন;
প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ সিস্টেম
| হাউজিং উপাদান |
এক্সট্রুডেড অ্যালুমিনিয়াম EN755 মান অনুযায়ী |

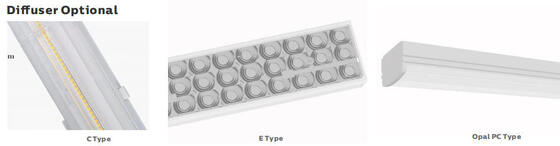

| ডিফিউজার উপাদান |
এক্সট্রুডেড PC/PMMA UNE-EN ISO 21305-1:2020 মান অনুযায়ী, UV ফিল্টার শর্তাধীন (IK10) |
| হাউজিং রঙ |
সাদা (RAL9016), অন্যান্য রঙ ঐচ্ছিক |
| গ্রুপ কন্ট্রোল |
3-ফেজ সুইচযোগ্য ঐচ্ছিক, L1 /L2 /L3 DIP সুইচ দ্বারা পরিবর্তন করা যেতে পারে |
| LEDs থার্মাল ডিসিপেশন |
ফিনলেস 6063 AL লুমিনিয়ার বডির মাধ্যমে, পরিবাহী তরল ছাড়া। উচ্চ-পরিবাহীতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে LED মডিউলগুলির সাথে থার্মাল যোগাযোগ নিশ্চিত করে প্যাসিভ কনভেকশন ডিসিপেশন |
| ল্যাম্পের প্রকার |
LED বিনিময়যোগ্য |
| আলোর আউটলেট |
সরাসরি |
| প্রস্তাবিত মাউন্টিং উচ্চতা |
2 - 12 মিটার |
| রক্ষণাবেক্ষণ |
ড্রাইভার / লেন্স খোলা / স্ক্রু দিয়ে বন্ধ |
| ড্রাইভার |
DIP সুইচ দ্বারা পাওয়ার অ্যাডজাস্টেবল সহ কনস্ট্যান্ট কারেন্ট, লুমিনিয়ারে এমবেডেড, প্রি-ওয়্যারড |
| ডিমিং কন্ট্রোল |
ON-OFF | 1-10V ডিমিং | DALI-2 | মেশ | জিগবি | ক্যাসাবি |
| IP রেটিং |
IP40 |
| IK রেটিং |
IK08 |
| সুরক্ষামূলক শ্রেণী |
ক্লাস I |
| গ্লো ওয়্যার |
850°C (30 সেকেন্ডের নিচে) |
| কেবল এন্ট্রি |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (সর্বোচ্চ সেকশন 4.0mm2) |
| ইনস্টলেশন |
সরাসরি প্রতিস্থাপন |

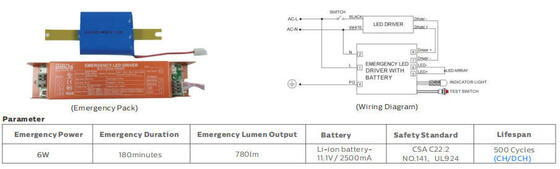

| স্মার্ট ফাংশন |
ইমার্জেন্সি |

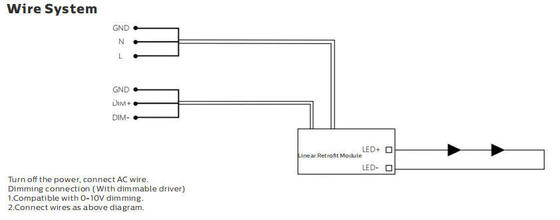

বৈদ্যুতিক সিস্টেম
| থ্রু-ওয়্যারিং |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 ডিমিং ওয়্যার স্ট্যান্ড হিসাবে |
| প্রধান ভোল্টেজ |
220~240VAC/ 50/60Hz, 180-264VDC |
| পাওয়ার ফ্যাক্টর (PF) |
≥0.93 |
| টোটাল হারমোনিক ডিসটর্শন (THD) |
<10% |
| আউটপুট টাইপ |
নন-SELV (নন-আইসোলেটেড) |
| ফ্লিকার ফ্যাক্টর |
<1% |
| স্ট্রোবোস্কোপিক ভিজিবিলিটি মেজার (SVM) |
<0.4 |
| স্ট্রোবোস্কোপিক এফেক্টসের উপলব্ধি (Pst) |
<1 |
| টার্মিনাল সংযোগ |

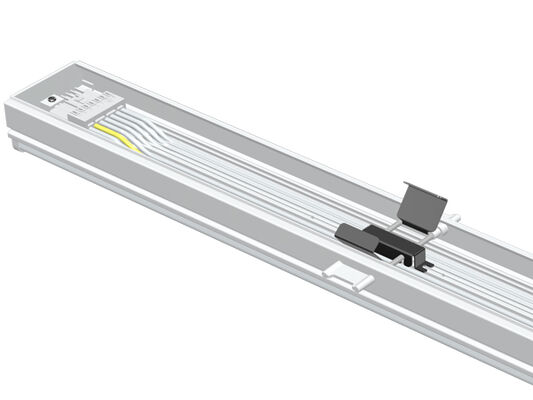

লুপ-থ্রু ওয়্যারিং অন্তর্ভুক্ত, 5/7-পোল WAGO কানেক্টর |
| লুমিনিয়ার্স পাওয়ার |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
ফটোমেট্রি সিস্টেম
| LEDs |
SMD2835 (0.5W) |
| CCT (Correlated Color Temperature) |
সিঙ্গেল CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
|
| CRI (Color Rendering Index) |
>80Ra স্ট্যান্ডার্ডের জন্য (>90Ra উচ্চতর CRI এর জন্য উপলব্ধ) |
| ফটোবায়োলজিক্যাল সুরক্ষা |
RG0 (ঝুঁকি মুক্ত) |
| EEC (Energy Efficiency Class) |
A++ |
| SDCM (Standard Deviation of Color Matching) |
<5 (SDCM<3 ঐচ্ছিক) |
| UGR (4H, 8H) |
24.9 (ক্রস) 23.4 (লংগিটিউডিনাল) |

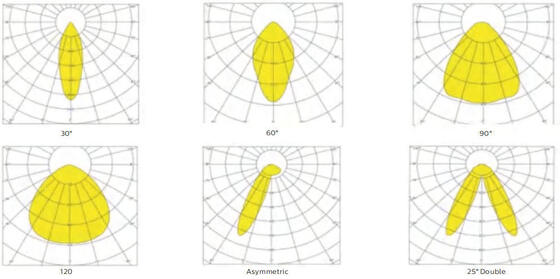

| বিম অ্যাঙ্গেল |
30° | 60° | 90° | 120° | অ্যাসিমেট্রিক 25° L | অ্যাসিমেট্রিক 25° R | 25° ডাবল |
| গড় লুমিনিয়ার দরকারী জীবনকাল |
100,000 ঘন্টা (L80B10) |
| e.o.l এ লুমেন রক্ষণাবেক্ষণ |
>70% |
| লুমিনাস এফিসিয়েন্সি |
160LPW (PROLine) ঐচ্ছিক |
| পণ্য |
RM লিনিয়ার LED রেট্রোফিট মডিউল |
| রেটেড পাওয়ার |
75W DIP (25~75W) |
| লুমেন ডেলিভারড @ 5000K, CRI>80 (PRO) |
সর্বোচ্চ 12,000lm |
অপারেশন শর্তাবলী
| অপারেশন তাপমাত্রা / আর্দ্রতা |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, ঘনীভূত নয় |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| গড় LED দরকারী সময় L90B10 |
≥0.96 |
| রেটেড নমিনাল লাইফটাইম (Tp <70°C) |
100,000H পর্যন্ত |
| ড্রাইভার MTBF |
500,000H, MIL-HDBK-217F(25°C) |
| কম্পন প্রতিরোধী |
10~500Hz, 5G 12min / 1cycle, 72min এর জন্য সময়কাল। প্রতিটি X,Y,Z অক্ষ বরাবর |
| অ্যাকোস্টিক নয়েজ |
<25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি |
5 বছর (7 বছর পর্যন্ত বাড়ানো যেতে পারে) |
সার্টিফিকেশন
| গ্লোবাল সার্টিফিকেট |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| নিরাপত্তা নির্দেশিকা |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC নির্দেশিকা |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* লুমিনাস ফ্লাক্স টলারেন্স, পাওয়ার টলারেন্স এবং কালার টেম্পারেচার টলারেন্স ±5%, 5000K এবং CRI>80।
* লাইটিং বিম, লাইট ইন্টেনসিটি ডিস্ট্রিবিউশন এবং লাইট এফিসিয়েন্সি EN ISO 17025:2005 নর্ম ফর EN13032 নর্ম সিরিজ এবং LM-79 নর্ম অনুযায়ী পরীক্ষা করা হয়েছে।
* আপ-টু-ডেট পণ্য তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইট www.DUALRAYS.com এ উপলব্ধ
* পৃথক সূচকগুলির জন্য লুমিনাস ফ্লাক্স এবং পাওয়ারের বিস্তারিত তথ্য পণ্যের ডেটা শীটে নির্দেশিত।
* LED বিননিংয়ের কারণে মান পরিবর্তন সাপেক্ষে হতে পারে।
* ডেটা শীটে প্যারামিটারগুলি Ta=25°C এর জন্য দেওয়া হয়েছে, 4000K/80Ra এর উপর ভিত্তি করে, 70Ra সহ 10% বেশি দক্ষতা
সামঞ্জস্যপূর্ণ সিস্টেম তালিকা
ইনস্টলেশন এবং সুরক্ষা নির্দেশাবলী
- বৈদ্যুতিক শক এড়াতে, ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে তা নিশ্চিত করুন
- ল্যাম্পটি জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ইনস্টল এবং পরিচালনা করা উচিত
- পরিবহনের সময় কোনও অংশ ক্ষতিগ্রস্ত হলে ল্যাম্পটি আনপ্যাক করুন এবং সাবধানে পরীক্ষা করুন, কোনও ক্ষতি রিপোর্ট করুন এবং সমস্ত প্যাকিং সামগ্রী সংরক্ষণ করুন
- যদি ল্যাম্পটি ক্ষতিগ্রস্ত হয় তবে এটি ব্যবহার করবেন না!
প্রস্তুতকারকের বিবৃতি
আন্তর্জাতিক স্ট্যান্ডার্ড অফ LED লুমিনিয়ার অনুযায়ী, DUALRAYS আনুষ্ঠানিকভাবে দাবি করে যে DUALRAYS LED লিনিয়ার লাইট (লিনিয়ার রেট্রোফিট মডিউল) সিরিজের পণ্যগুলি শুধুমাত্র অভ্যন্তরীণ বা আধা-বহিরাগত নিরপেক্ষ পরিবেশে প্রয়োগের জন্য অনুমোদিত। DUALRAYS পণ্যগুলির জন্য সম্পূর্ণ ওয়ারেন্টি প্রদান করে। উচ্চ/নিম্ন তাপমাত্রা, উচ্চ আর্দ্রতা, উচ্চ লবণাক্ততা, উচ্চ অ্যামোনিয়া ইত্যাদি সহ কোনও গুরুতর পরিবেশগত অ্যাপ্লিকেশন প্রস্তুতকারকের কাছ থেকে অফিসিয়াল নিশ্চিতকরণ ছাড়া অনুমোদিত নয়। যদি কোনও অপব্যবহার ঘটে, তবে ওয়ারেন্টি নীতি আর নিশ্চিত করা হবে না।
কোম্পানির সক্ষমতা
- পেশাদার দল:>15 বছরের অভিজ্ঞতা, নিজস্ব কারখানা, >10 জন প্রকৌশলী দল, শক্তিশালী উৎপাদন ক্ষমতা এবং QC ব্যবস্থাপনা ব্যবস্থা
- নির্ভরযোগ্য ব্র্যান্ড:ইউরোপের গ্রাহকদের সাথে স্থিতিশীল দীর্ঘমেয়াদী সহযোগিতা স্থাপন, উন্নত পরিষেবার জন্য নেদারল্যান্ডসে গুদাম
- DIALux সিমুলেশন:আমাদের প্রকৌশল দল আপনার অ্যাপ্লিকেশন প্যারামিটারের উপর ভিত্তি করে সিমুলেশন পরিষেবা সরবরাহ করে
- গুণমান মান:সমস্ত LED লুমিনিয়ার TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 সার্টিফিকেশন সহ CE, RoHS মান মেনে চলে
শিপিং তথ্য
ছোট অর্ডারের জন্য, এক্সপ্রেস শিপিং সুপারিশ করা হয়। বাল্ক অর্ডারের জন্য, সমুদ্র বা ট্রেন শিপিং (ইউরোপ গন্তব্য) সবচেয়ে সাশ্রয়ী তবে বেশি সময় নেয়। জরুরি অর্ডারের জন্য, আমরা বিমানবন্দরে এয়ার ফ্রেইট এবং আমাদের শিপিং পার্টনারের আপনার দরজায় ডেলিভারি করার পরামর্শ দিই।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: TB7 LED টিউবুলার লাইটের ওয়ারেন্টি কি?
উত্তর: ৫ বছরের ওয়ারেন্টি। এই সময়ের মধ্যে আমাদের পক্ষ থেকে কোনও মানের সমস্যা দেখা দিলে, আমরা শিপিং খরচ এবং প্রতিস্থাপন বহন করব।
প্রশ্ন ২: আপনি কোন পেমেন্ট পদ্ধতি গ্রহণ করেন?
উত্তর: আমরা ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, টি/টি, এল/সি সহ একাধিক পেমেন্ট পদ্ধতি গ্রহণ করি। বাল্ক অর্ডারের জন্য স্ট্যান্ডার্ড পেমেন্ট হল টি/টি: ৩০% অগ্রিম, চালানের আগে ৭০% ব্যালেন্স। পিআই-তে ব্যাংক তথ্য প্রদান করা হয়।
প্রশ্ন ৩: CRI কি?
উত্তর: CRI (Color Rendering Index) নির্দেশ করে যে আলোর অধীনে রঙগুলি কতটা নির্ভুলভাবে প্রদর্শিত হয়। উচ্চতর CRI উচ্চতর খরচে ভাল রঙের নির্ভুলতা প্রদান করে। স্ট্যান্ডার্ড CRI হল >80Ra, উচ্চতর খরচে 90Ra উপলব্ধ।
প্রশ্ন ৪: আমি কি শুধু হাউজিং আলাদাভাবে কিনতে পারি?
উত্তর: আমরা শুধুমাত্র সম্পূর্ণ লুমিনিয়ার ফিক্সচার সরবরাহ করি, তবে SKD/CKD (সেমি-নকড ডাউন/কমপ্লিটলি নকড ডাউন) বিকল্পগুলি উপলব্ধ।
প্রশ্ন ৫: আমাদের দেশে আমদানি করার জন্য কি সস্তা শিপিং খরচ আছে?
উত্তর: ছোট অর্ডারের জন্য, এক্সপ্রেস শিপিং সুপারিশ করা হয়। বাল্ক অর্ডারের জন্য, সমুদ্র বা ট্রেন শিপিং (ইউরোপ গন্তব্য) সবচেয়ে সাশ্রয়ী। জরুরি অর্ডারের জন্য, বিমানবন্দরে এয়ার ফ্রেইট এবং ডেলিভারি পরিষেবা প্রস্তাবিত।
প্রশ্ন ৬: যদি আমাদের নিজস্ব বাজার অবস্থান থাকে তবে কি আমরা সমর্থন পেতে পারি?
উত্তর: অনুগ্রহ করে আপনার বিস্তারিত বাজারের প্রয়োজনীয়তা আমাদের জানান। আমরা সর্বোত্তম সমাধান খুঁজে বের করার জন্য আলোচনা করব এবং সহায়ক পরামর্শ প্রস্তাব করব।
প্রশ্ন ৭: কোন ডিমিং ফাংশন উপলব্ধ?
উত্তর: DALI, PIR, 1-10V ডিমিং উপলব্ধ। বুদ্ধিমান নিয়ন্ত্রণ বিকল্পগুলির জন্য বিল্ট-ইন ডেলাইট সেন্সর উপলব্ধ।
প্রশ্ন ৮: আপনার TB7 LED টিউবুলার লাইটের অ্যাপ্লিকেশনগুলি কি কি?
উত্তর: অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে: ফ্লুরোসেন্ট NCF এর প্রতিস্থাপন; খাদ্য প্রক্রিয়াকরণ প্ল্যান্ট; রাসায়নিক সুবিধা; পশু স্থিতিশীল গুদাম; গাড়ি ধোয়ার স্থান; বহিরঙ্গন এবং অভ্যন্তরীণ স্থান।
