Click-fast 75W DIP Switchable Universal LED Linear Retrofit Light Module with 160LPW for T5/T8 Fluorescent Replacement works with almost all trunk rail systems installed in the past 25 years
RM5 লিনিয়ার রিট্রোফিট মডিউলটি রেল সিস্টেমে বিদ্যমান T5/T8 ফ্লুরোসেন্ট লাইটিং ফিক্সচার প্রতিস্থাপনের জন্য তৈরি করা হয়েছে।

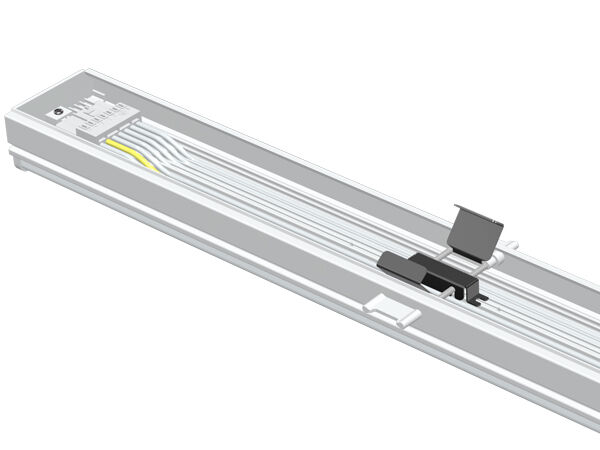

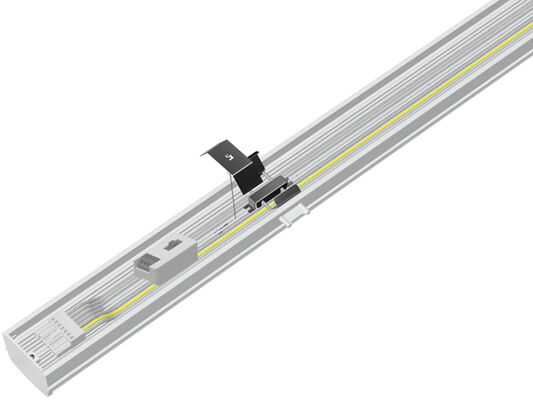

প্রচলিত ফ্লুরোসেন্ট লাইট ফিক্সচারের জন্য, ট্রাঙ্ক রেলে থাকা মূল তারগুলি স্ন্যাপ করা যেতে পারে এবং WAGO এর মাধ্যমে মডিউলের ভিতরে লিঙ্কযোগ্য থ্রু কেবল ডিজাইন করা হয়েছে
কানেক্টর।
এটি গত ২৫ বছরে ইনস্টল করা প্রায় সমস্ত ট্রাঙ্ক রেল সিস্টেমের সাথে কাজ করে, রিফ্লেক্টর সহ এবং ছাড়া পুরনো 2 x36w, 1 x58w এবং 2 x58w T5/T8 ফ্লুরোসেন্ট লাইট প্রতিস্থাপনের জন্য একটি নিখুঁত রিট্রোফিট সমাধান।

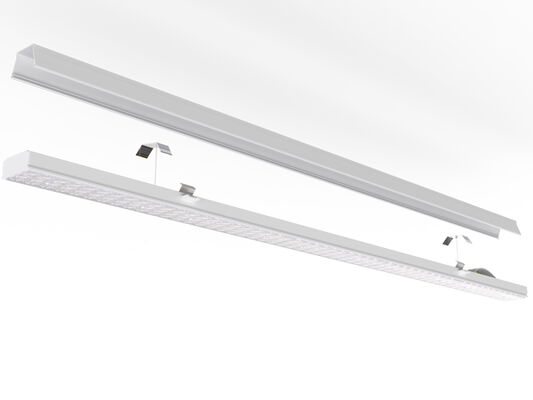

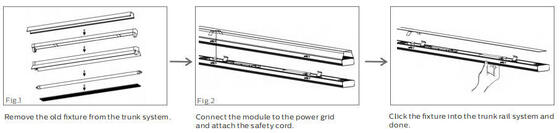

দ্রুত ইনস্টলেশন, 40 সেকেন্ডের মধ্যে সরঞ্জাম ছাড়াই বিদ্যমান ট্রাঙ্ক সিস্টেমের সাথে সহজ প্রতিস্থাপন।
বিদ্যমান ট্রাঙ্কিং সিস্টেমে কোনও শারীরিক পরিবর্তনের প্রয়োজন নেই, কেবল প্লাগ এবং প্লে
মূল বৈশিষ্ট্য ও স্পেসিফিকেশন
- উচ্চ উজ্জ্বলতা SMD2835 LED 0.5W 75LM TRIDONIC/PHILIPS/BOKE ড্রাইভার DIP সুইচ সহ;
- গত ২৫ বছরে ইনস্টল করা ৯৫% প্রধান ট্রাঙ্কিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ;
- বিদ্যমান 2x36W, 1x58W এবং 2x58W T5/T8 ফ্লুরোসেন্ট ল্যাম্প বা LED টিউব লাইট রিফ্লেক্টর সহ এবং ছাড়া প্রতিস্থাপনের জন্য আদর্শ রিট্রোফিট সমাধান;
- 30/60/90/110/ডাবল 25/25L/25R, 120 (PC কভার সহ) অপটিক্স ঐচ্ছিক;
- IP40/IK08 সুরক্ষা;
- বিদ্যমান ট্রাঙ্কিং সিস্টেমে কোনও শারীরিক পরিবর্তনের প্রয়োজন নেই;
- শ্রম খরচ সাশ্রয় এবং দ্বিগুণ নিরাপত্তা নিশ্চিতকরণের জন্য সেফটি চেইন সংরক্ষিত;
- বিভিন্ন বুদ্ধিমান নিয়ন্ত্রণ: 1-10V, DALI, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি;
- সিঙ্গেল ফেজ (L/N/E) বা থ্রি ফেজ (L1/L2/L3/N/FG) ঐচ্ছিক;
- L80/B10 @ 58,000 ঘন্টা জীবনকাল;
- বিশেষ প্রকল্পের জন্য কাস্টমাইজেশন উপলব্ধ;
উপলভ্য বিকল্প
- ড্রাইভার: TRIDONIC / PHILIPS / BOKE নন-SELV ড্রাইভার
- নিয়ন্ত্রণ এবং ডিমিং: 1-10V, DALI, মোশন সেন্সর, ডেলাইট সেন্সর, জিগবি এবং ইমার্জেন্সি

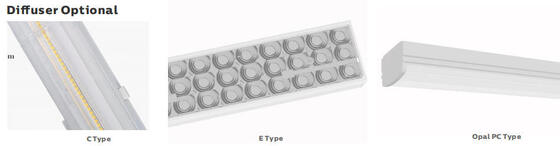

- বিম অ্যাঙ্গেল: 30/60/90/110/ডাবল 25/25L/25R, 120 (PC কভার সহ) অপটিক্স ঐচ্ছিক
- সিঙ্গেল ফেজ (L/N/E) বা থ্রি ফেজ (L1/L2/L3/N/FG) ঐচ্ছিক;

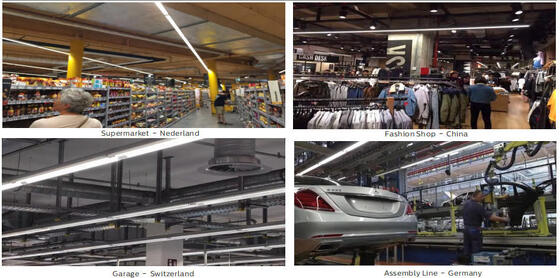

প্রস্তাবিত অ্যাপ্লিকেশন
- বৃহৎ খুচরা আউটলেট;
- শিল্প হল;
- গুদাম স্থান;
- কারখানা হল;
- অন্যান্য আধা-শিল্প অ্যাপ্লিকেশন;
প্রযুক্তিগত স্পেসিফিকেশন
সাধারণ সিস্টেম
| হাউজিং উপাদান |
এক্সট্রুডেড অ্যালুমিনিয়াম EN755 স্ট্যান্ডার্ড অনুযায়ী |
| ডিফিউজার উপাদান |
এক্সট্রুডেড PC/PMMA UNE-EN ISO 21305-1:2020 স্ট্যান্ডার্ড অনুযায়ী, UV ফিল্টার শর্তাধীন (IK10) |
| হাউজিং রঙ |
সাদা (RAL9016), অন্যান্য রঙ ঐচ্ছিক |
| গ্রুপ কন্ট্রোল |
3-ফেজ সুইচযোগ্য ঐচ্ছিক, L1 /L2 /L3 DIP সুইচ দ্বারা পরিবর্তন করা যেতে পারে |
| LEDs থার্মাল ডিসিপেশন |
ফিনলেস 6063 AL লুমিনিয়ার বডির মাধ্যমে, পরিবাহী তরল ছাড়াই। উচ্চ-পরিবাহিতা সীসা-মুক্ত সোল্ডার পেস্টের মাধ্যমে LED মডিউলগুলির সাথে তাপীয় যোগাযোগ নিশ্চিত করে প্যাসিভ কনভেকশন ডিসিপেশন |
| ল্যাম্পের প্রকার |
LED বিনিময়যোগ্য |
| আলোর আউটলেট |
সরাসরি |
| প্রস্তাবিত মাউন্টিং উচ্চতা |
2 - 12 মিটার |
| রক্ষণাবেক্ষণ |
ড্রাইভার / লেন্স খোলা / স্ক্রু দিয়ে বন্ধ |
| ড্রাইভার |
DIP সুইচ দ্বারা পাওয়ার অ্যাডজাস্টেবল সহ কনস্ট্যান্ট কারেন্ট, লুমিনিয়ারে এমবেডেড, প্রি-ওয়্যারড |
| ডিমিং কন্ট্রোল |
ON-OFF | 1-10V ডিমিং | DALI-2 | মেশ | জিগবি | ক্যাসাবি |
| IP রেটিং |
IP40 |
| IK রেটিং |
IK08 |
| সুরক্ষামূলক শ্রেণী |
ক্লাস I |
| গ্লো ওয়্যার |
850°C (30 সেকেন্ডের নিচে) |
| কেবল এন্ট্রি |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (সর্বোচ্চ সেকশন 4.0mm2) |
| ইনস্টলেশন |
সরাসরি প্রতিস্থাপন |
| স্মার্ট ফাংশন |

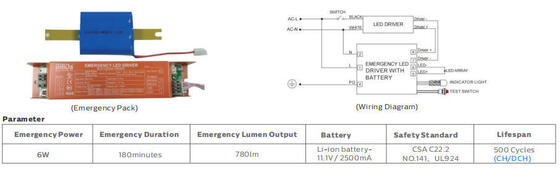

ইমার্জেন্সি |
বৈদ্যুতিক সিস্টেম

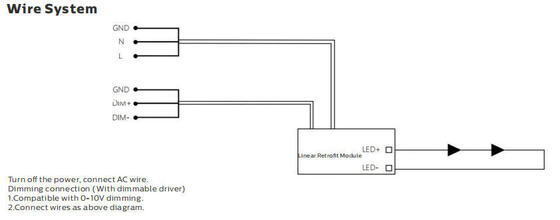

| থ্রু-ওয়্যারিং |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 ডিমিং ওয়্যার স্ট্যান্ড হিসাবে |
| প্রধান ভোল্টেজ |
220~240VAC/ 50/60Hz, 180-264VDC |
| পাওয়ার ফ্যাক্টর (PF) |
≥0.93 |
| টোটাল হারমোনিক ডিসটর্শন (THD) |
<10% |
| আউটপুট টাইপ |
নন-SELV (নন-আইসোলেটেড) |
| ফ্লিকার ফ্যাক্টর |
<1% |
| স্ট্রবোস্কোপিক ভিজিবিলিটি মেজার (SVM) |
<0.4 |
| স্ট্রবোস্কোপিক এফেক্টসের উপলব্ধি (Pst) |
<1 |
| টার্মিনাল সংযোগ |
লুপ-থ্রু ওয়্যারিং অন্তর্ভুক্ত, 5/7-পোল WAGO কানেক্টর |
| লুমিনিয়ার পাওয়ার |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
ফটমেট্রি সিস্টেম
| LEDs |
SMD2835 (0.5W) |
| CCT (কররেলেটেড কালার টেম্পারেচার) |
সিঙ্গেল CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT ঐচ্ছিক (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K পছন্দের জন্য)
|
| CRI (কালার রেন্ডারিং ইনডেক্স) |
>80Ra স্ট্যান্ডার্ডের জন্য (>90Ra উচ্চতর CRI এর জন্য উপলব্ধ) |
| ফটবায়োলজিক্যাল নিরাপত্তা |
RG0 (ঝুঁকি মুক্ত) |
| EEC (এনার্জি এফিসিয়েন্সি ক্লাস) |
A++ |
| SDCM (কালার ম্যাচিং এর স্ট্যান্ডার্ড ডেভিয়েশন) |
<5 (SDCM<3 ঐচ্ছিক) |
| UGR (4H, 8H) |
24.9 (ক্রস) 23.4 (লংগিটিউডিনাল) |

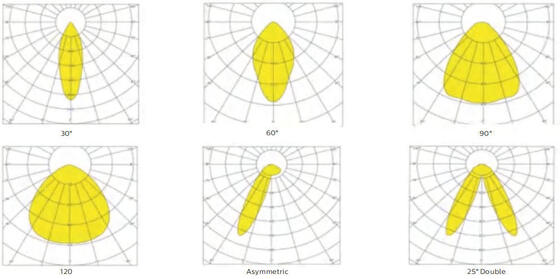

| বিম অ্যাঙ্গেল |
30° | 60° | 90° | 120° | অ্যাসিমেট্রিক 25° L | অ্যাসিমেট্রিক 25° R | 25° ডাবল |
| গড় লুমিনিয়ার দরকারী জীবনকাল |
100,000 ঘন্টা (L80B10) |
| e.o.l এ লুমেন রক্ষণাবেক্ষণ |
>70% |
| লুমিনাস এফিসিয়েন্সি |
160LPW (PROLine) ঐচ্ছিক |
| পণ্য |
RM লিনিয়ার LED রিট্রোফিট মডিউল |
| রেটেড পাওয়ার |
75W DIP (25~75W) |
| লুমেন ডেলিভারড @ 5000K, CRI>80 (PRO) |
সর্বোচ্চ 12,000lm |
অপারেশন শর্তাবলী
| অপারেশন তাপমাত্রা / আর্দ্রতা |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, ঘনীভূত নয় |
| স্টোরেজ তাপমাত্রা / আর্দ্রতা |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, ঘনীভূত নয় |
| গড় LED দরকারী সময় L90B10 |
≥0.96 |
| রেটেড নমিনাল লাইফটাইম (Tp <70°C) |
100,000 ঘন্টা পর্যন্ত |
| ড্রাইভার MTBF |
500,000H, MIL-HDBK-217F(25°C) |
| কম্পন প্রতিরোধী |
10~500Hz, 5G 12min / 1সাইকেল, 72 মিনিটের জন্য পিরিয়ড। প্রতিটি X,Y,Z অক্ষ বরাবর |
| অ্যাকোস্টিক নয়েজ |
<25dB (30cm দূরত্ব, স্বাভাবিক অপারেশন) |
| গ্যারান্টি |
5 বছর (7 বছর পর্যন্ত বাড়ানো যেতে পারে) |
সার্টিফিকেশন
| গ্লোবাল সার্টিফিকেট |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| নিরাপত্তা নির্দেশিকা |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC নির্দেশিকা |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| অন্যান্য নির্দেশিকা |
IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* লুমিনাস ফ্লাক্স টলারেন্স, পাওয়ার টলারেন্স এবং কালার টেম্পারেচার টলারেন্স ±5%, 5000K এবং CRI>80।
* লাইটিং বিম, লাইট ইনটেনসিটি ডিস্ট্রিবিউশন এবং লাইট এফিসিয়েন্সি EN ISO 17025:2005 নর্ম ফর EN13032 নর্ম সিরিজ এবং LM-79 নর্ম অনুযায়ী পরীক্ষা করা হয়েছে।
* আপ-টু-ডেট প্রোডাক্ট তথ্য এবং সাধারণ ওয়ারেন্টি শর্তাবলী আমাদের ওয়েবসাইট www.DUALRAYS.com এ উপলব্ধ
* পৃথক সূচকগুলির জন্য লুমিনাস ফ্লাক্স এবং পাওয়ারের বিস্তারিত তথ্য পণ্যের ডেটা শীটে নির্দেশিত।
* LED বিননিংয়ের কারণে মান পরিবর্তন সাপেক্ষে।
* ডেটা শীটে প্যারামিটারগুলি Ta=25°C এর জন্য দেওয়া হয়েছে, 4000K/80Ra এর উপর ভিত্তি করে, 70Ra এর সাথে 10% বেশি দক্ষতা

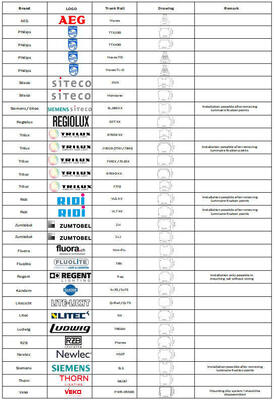

সামঞ্জস্যপূর্ণ সিস্টেম তালিকা
ইনস্টলেশন ও নিরাপত্তা নির্দেশাবলী
- বৈদ্যুতিক শক এড়াতে, ইনস্টলেশনের আগে পাওয়ার সাপ্লাই বন্ধ আছে কিনা তা নিশ্চিত করুন
- ল্যাম্পটি জাতীয় বৈদ্যুতিক কোড এবং সংশ্লিষ্ট স্থানীয় কোড অনুসারে যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান বা টেকনিশিয়ান দ্বারা ইনস্টল এবং পরিচালনা করা উচিত
- ল্যাম্পটি সাবধানে আনপ্যাক এবং পরীক্ষা করুন, কোনও ক্ষতি হলে রিপোর্ট করুন এবং পরিবহনের সময় কোনও অংশ ক্ষতিগ্রস্ত হলে সমস্ত প্যাকিং সামগ্রী সংরক্ষণ করুন
- যদি ল্যাম্পটি ক্ষতিগ্রস্ত হয়, তবে এটি ব্যবহার করবেন না!
